交叉螺旋结构低温换热装置设计

在低温工况的流体换热场景中，常规管壳式或者板式换热器往往面临流道易堵塞、换热效率随流体粘度波动大幅下降、窄温差工况下换热余量不足的问题，这款交叉螺旋流道的低温热交换装置，正是针对这类工程痛点完成的结构设计。从实际应用场景来看，这类结构可适配低温制冷系统的冷媒与载冷剂换热、小流量高精度温控回路的热量交换、高粘度流体的余热回收等场景，尤其是在流体粘度随温度变化幅度较大的工况下，结构本身的自适应调节特性能有效抵消工况波动带来的换热效率衰减。

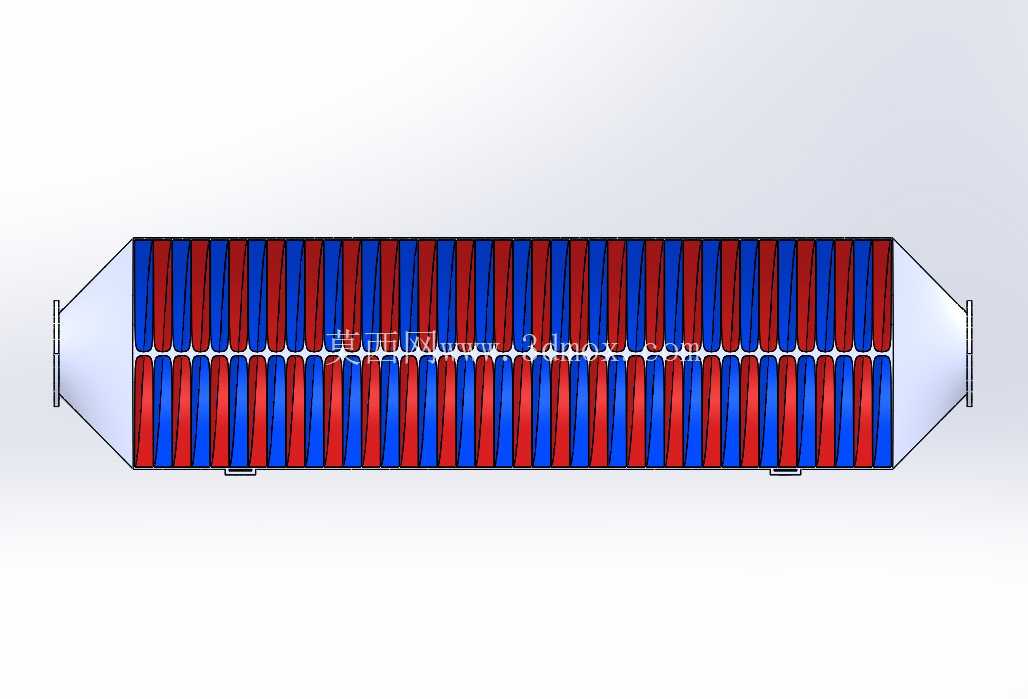

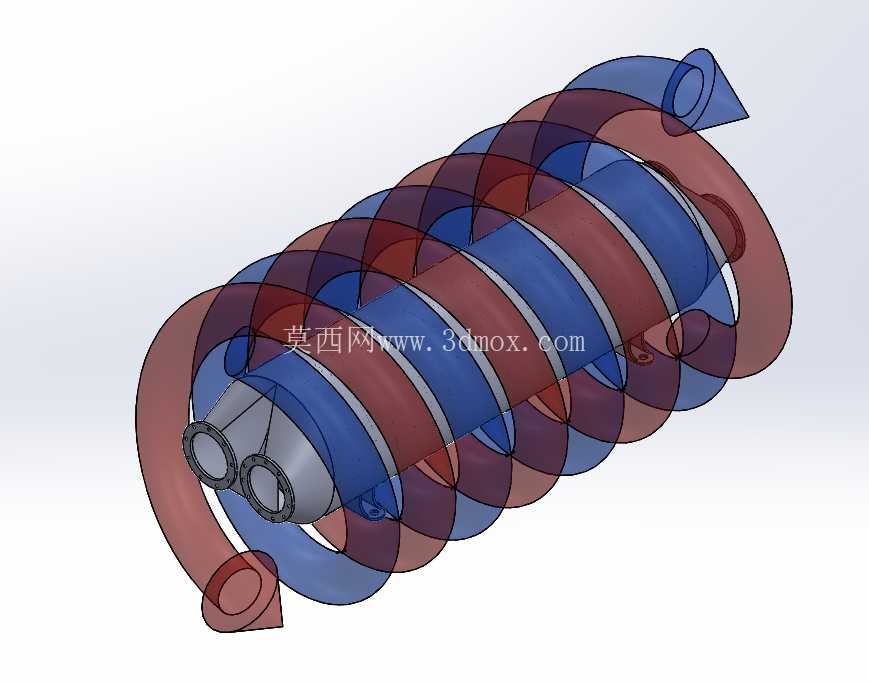

从功能特性层面看，该装置采用上下两层错位排布的红蓝双色螺旋流道作为核心换热芯体，两种换热介质分别在独立的螺旋流道内流动，流动过程中会持续形成旋转扰动，打破管壁处的流动边界层，避免层流底层导致的热阻升高。和常规直通道换热结构不同，螺旋流道的螺距没有采用固定值设计，可根据实际输送流体的粘度、设计流速、安装姿态带来的重力影响调整螺距分布：在流体入口段，流体粘度较高、流动状态尚未稳定，可采用更大的螺距降低流阻，避免入口段压力损失过大；在换热中段，流体温度逐步变化、粘度降低，可缩小螺距增强扰动，提升单位长度的换热效率；在出口段则根据背压要求调整螺距，匹配后续管路的压力适配要求。

设计思路上，整个装置没有采用复杂的外部壳体加强结构，而是将两端的变径连接段直接和换热芯体集成，两端的锥形过渡段可以让进入芯体的流体均匀分配到每一条螺旋流道中，避免常规换热器常见的流量偏流问题——偏流会导致部分流道流量过低、局部换热失效，甚至在低温工况下出现流体凝固堵塞流道的故障。换热芯体的螺旋流道采用等截面设计，单条流道的截面尺寸保持一致，既方便加工过程中的成型控制，也能避免截面突变带来的局部涡流损耗，降低整个换热回路的泵功消耗。

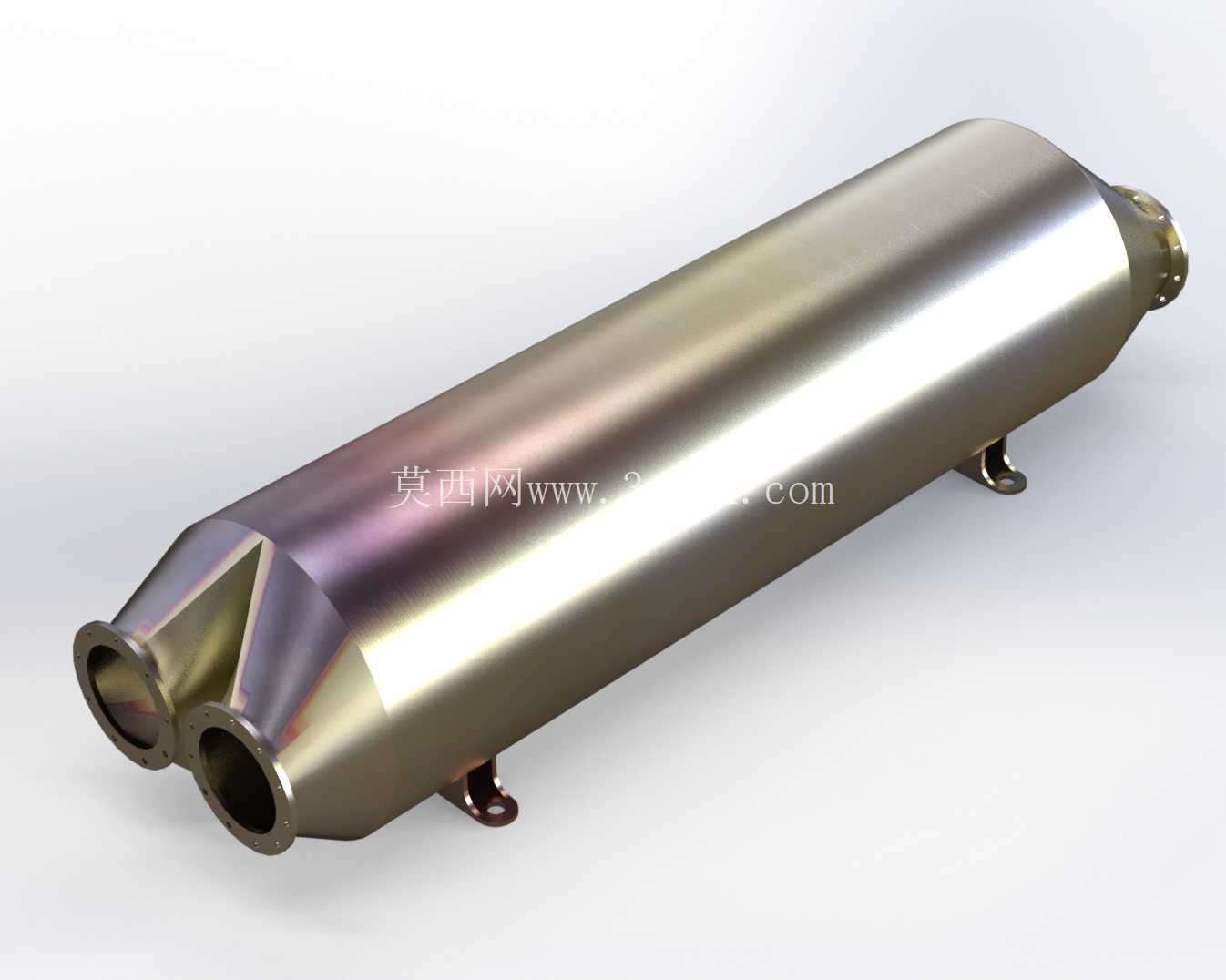

从安装边界与尺寸适配来看，整个装置整体呈长条形对称结构，两端的连接接口为同轴设计，可直接对接同管径的圆形管路，不需要额外加装变径转接头，安装时可根据管路走向选择水平或者垂直安装，垂直安装时可通过调整螺距的分布方向，抵消重力对流体分布的影响，保证上下层流道的流量分配均匀。换热芯体的外部轮廓为规则矩形，可直接嵌入到集成式温控模组的安装槽内，不需要额外设计固定抱箍或者安装支架，芯体上下表面为平面，可贴合安装温度传感器或者伴热组件，方便在超低温工况下做温度监测或者冷启动预热。

在实际工程选型适配中，这种螺旋流道结构的抗堵塞性能优于常规微通道换热器，流道内没有突然的转角或者截面收缩，即使流体中带有少量细小杂质，也会在螺旋流动的离心力作用下沿着流道壁面随流体排出，不会在流道内部沉积堵塞。针对不同的换热功率要求，可直接调整换热芯体的长度或者螺旋流道的数量，不需要重新设计两端的连接过渡段，核心结构的模块化程度较高，可快速衍生出不同换热功率的系列化产品，覆盖从几百瓦到几十千瓦的低温换热需求。结构的密封面全部集中在两端连接段的端面，采用常规的平面密封即可满足耐压要求，不需要在芯体侧面设计额外的密封结构，降低了泄漏风险，也方便后期的维护拆解，清理流道内部的积垢。
