1200毫米翼展双发遥控固定翼航模结构设计

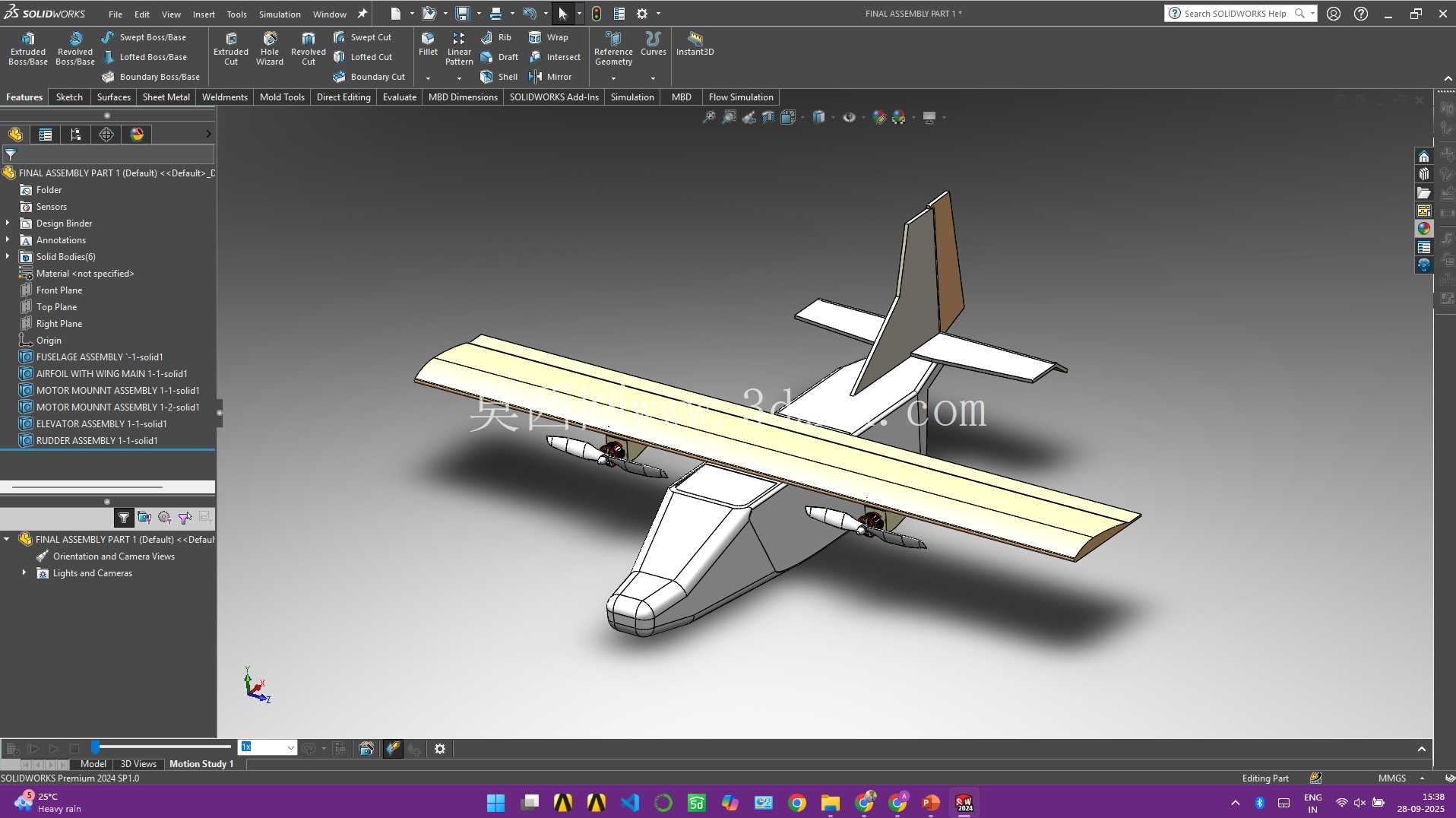

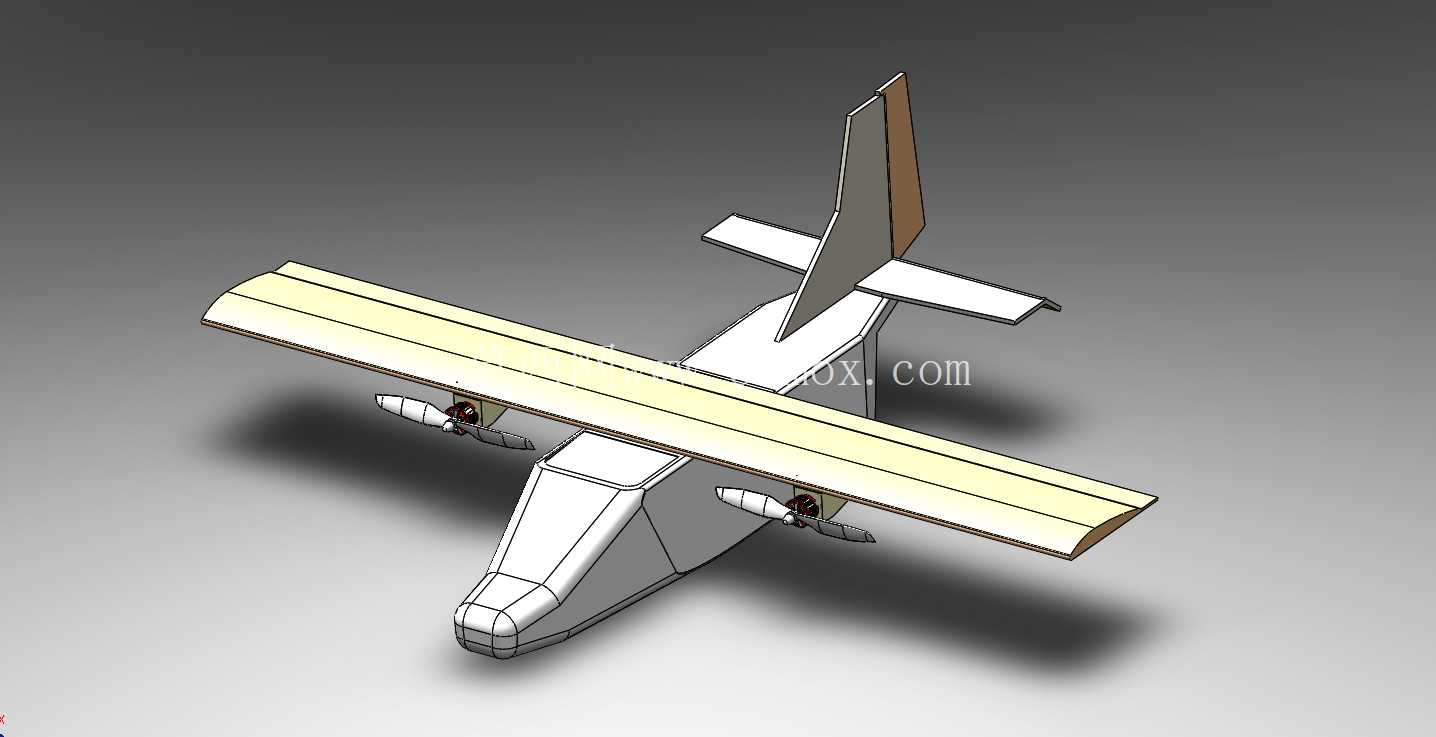

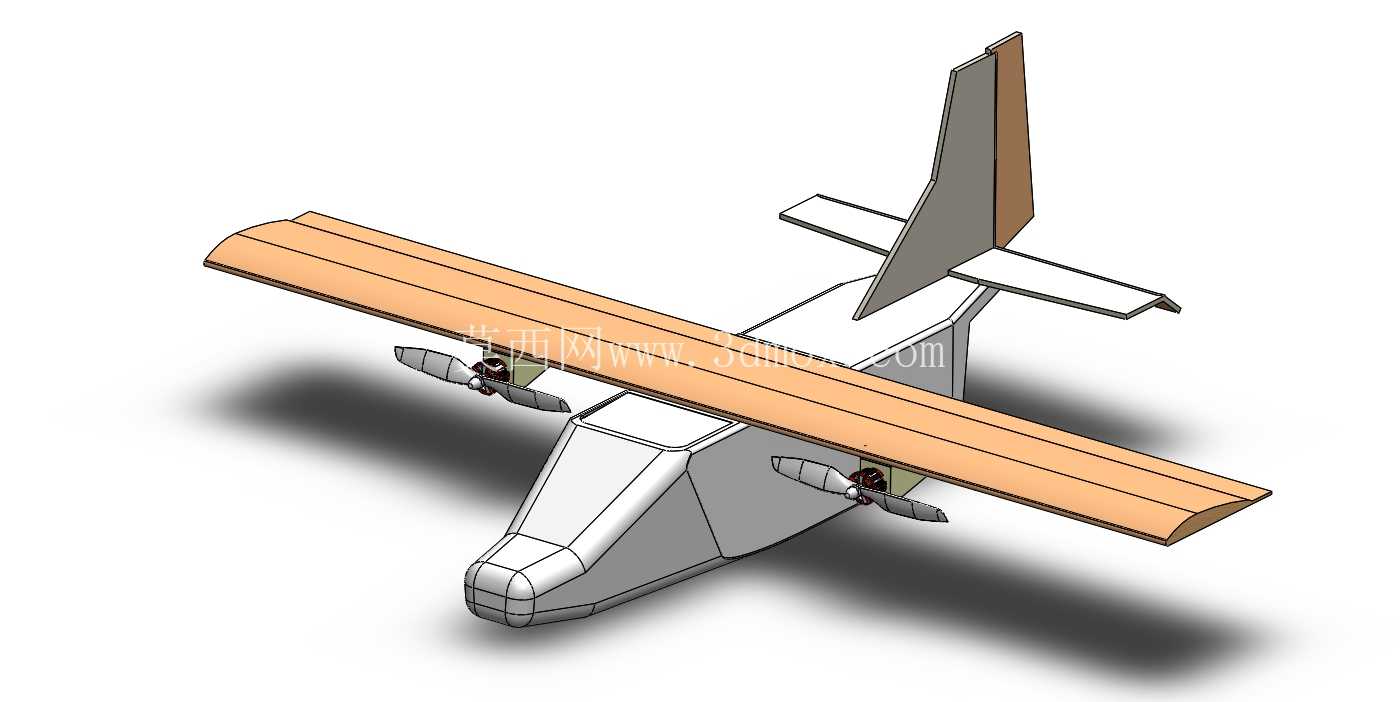

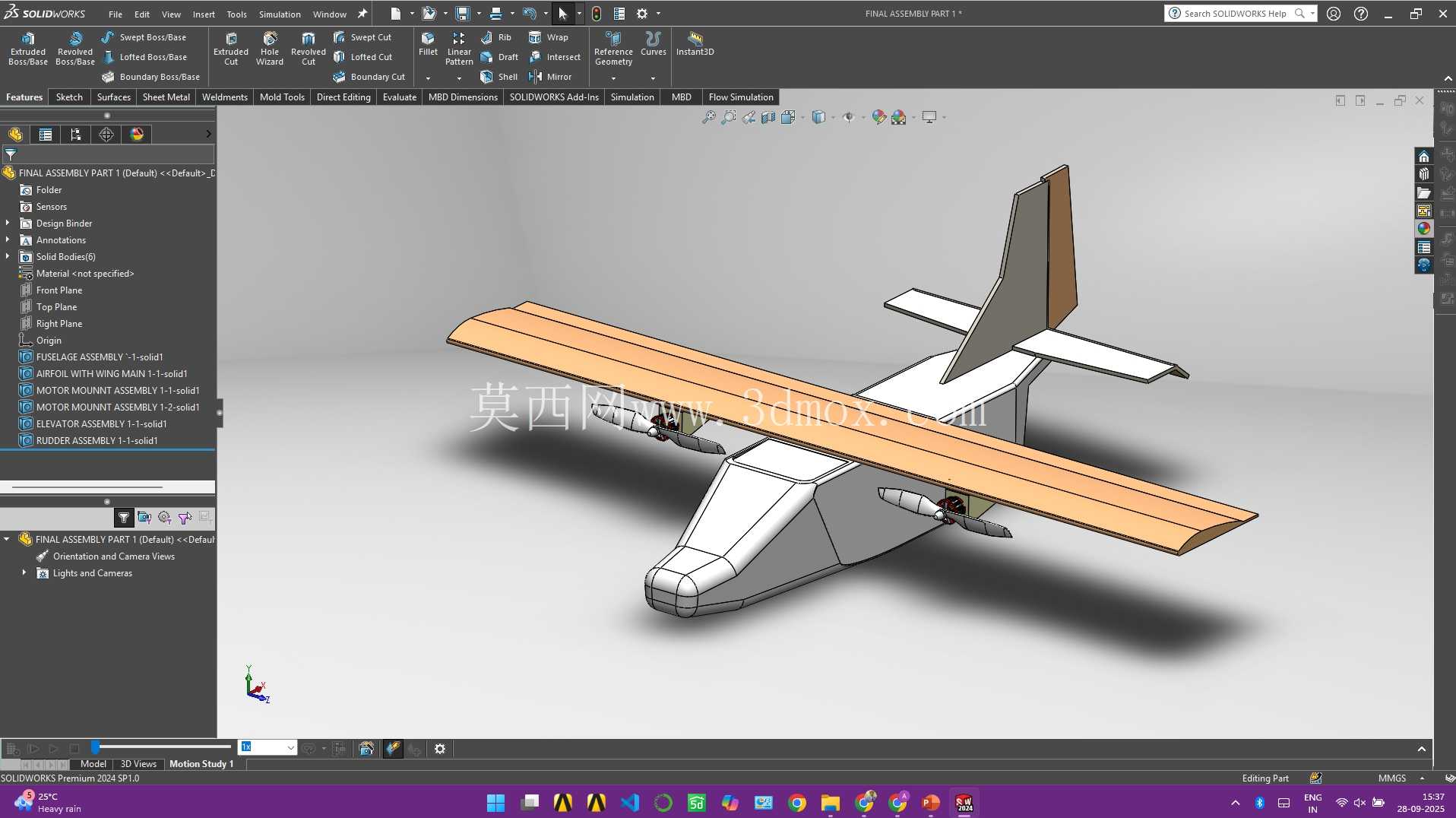

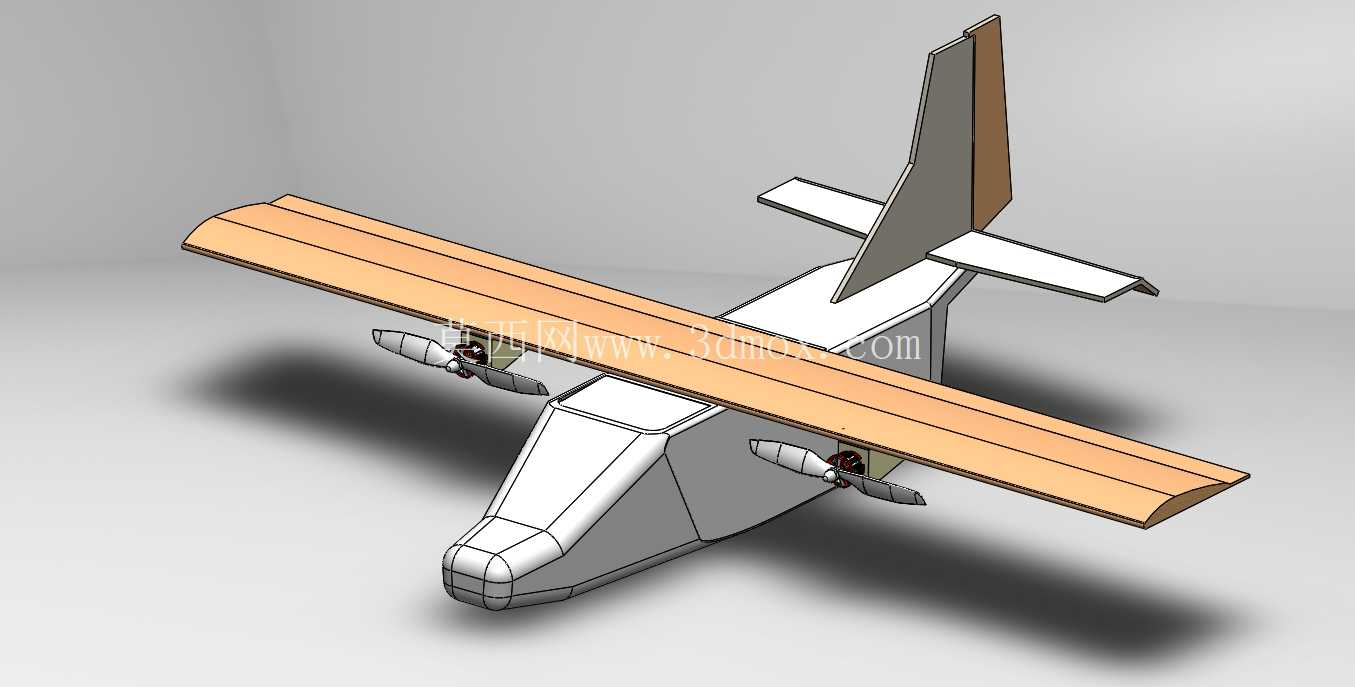

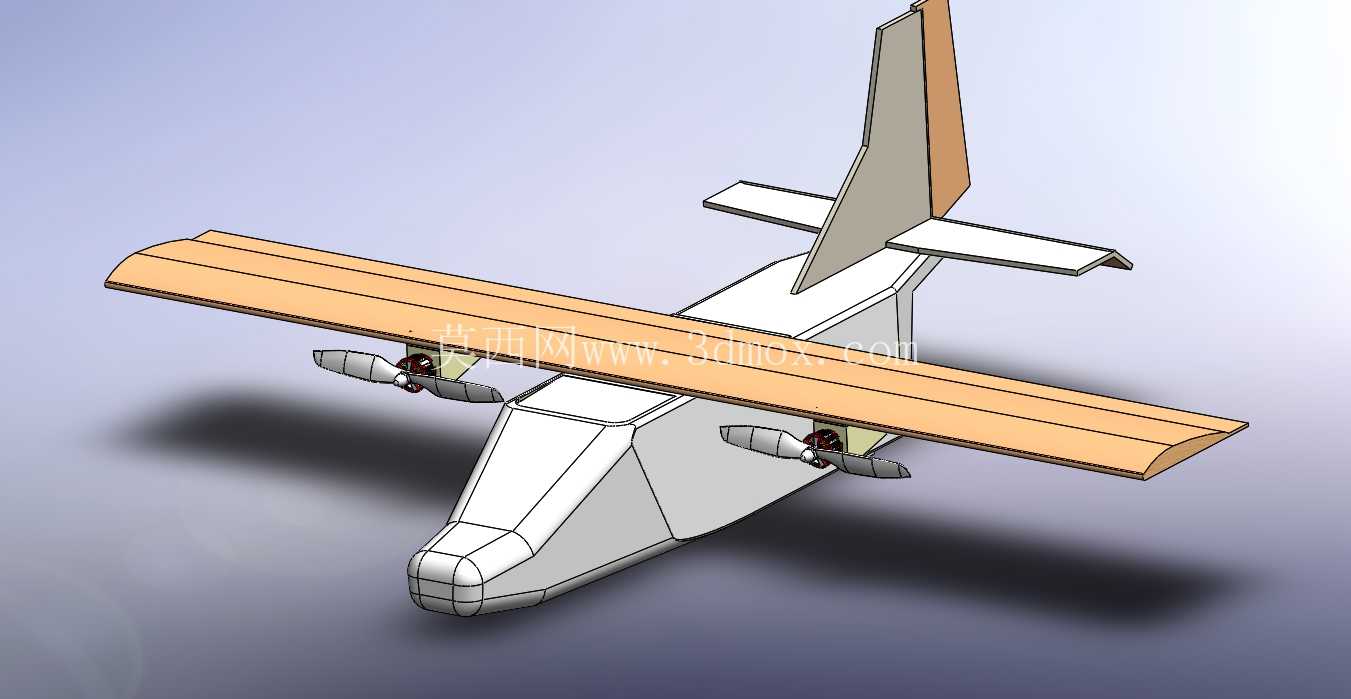

这套固定翼航模结构针对高校航空类赛事活动的参赛需求开发，核心服务于小型固定翼无人机的原理验证、航模竞技飞行以及低速空气动力学教学实验场景，可直接用于3D打印制作实体样机，也可作为仿真载体完成低速飞行状态下的气动参数测算、结构强度校核工作。整套模型采用上单翼双发常规布局，翼展设定为1200毫米，这个尺寸边界是经过多轮迭代确定的：既能够保证低速飞行时足够的升力系数，降低起飞滑跑距离与操控门槛，也能控制整机打印制作的材料成本，同时适配常规FDM桌面级3D打印机的成型尺寸，大部分结构件无需拆分即可直接打印，减少后期粘接装配的工作量。

结构设计阶段优先考量了轻量化与结构强度的平衡，机身主体采用半硬壳式分段结构，从机头设备舱到中段机翼安装位，再到尾翼连接段，所有承力位置都做了局部加厚与筋位补强，非承力区域则做了镂空减重处理，在保证降落冲击、机动飞行时结构不发生形变的前提下，尽可能降低整机自重，提升有效载荷能力。机翼部分选用了成熟的平凸翼型，这种翼型在低速下升阻比表现优异，失速迎角更大，适合新手操控以及赛事中的低速载重飞行科目；机翼与机身采用快拆式插接结构设计，插接位做了定位止口，既可以保证装配精度，避免机翼安装角出现偏差影响飞行稳定性，也能方便日常运输收纳，减少存放占用的空间。

动力系统安装位布置在机翼前缘下方的两侧发动机短舱内，短舱结构与机翼主梁做了一体化设计，能够直接传递电机运转产生的扭矩与拉力，避免飞行过程中出现电机座松动导致的拉力线偏移；短舱内部预留了标准22系列无刷电机的安装孔位，同时预留了电调的布线通道与散热空间，安装时无需额外打孔修改结构。尾翼部分采用常规平尾加垂尾的布局，方向舵与升降舵的铰接位都预留了标准合页安装槽，舵机安装位布置在机身尾段内部，传动摇臂的走线通道全程做了圆角处理，避免飞行过程中舵线卡滞导致操控失效。

起落架部分采用后三点式布局，主起落架安装在机身中段重心靠前的位置，选用弹性钢丝作为减震结构，能够吸收降落时的冲击能量，避免硬着陆时冲击传递到机身结构导致开裂；尾轮与方向舵做了联动设计，地面滑行时可以通过方向舵控制转向，降低地面滑行的操控难度。机头位置预留了标准航模电池、飞控、接收机的安装舱位，舱盖采用磁吸式快开设计，方便日常调整电池位置来配平整机重心，舱体内部做了防滑筋位，避免飞行过程中电池移位导致重心偏移影响飞行安全。

整套装配结构的公差配合按照FDM3D打印的工艺特性做了适配，所有插接配合位置预留了0.2毫米的装配间隙，打印完成后无需大量打磨即可顺利装配；所有棱角位置都做了R1以上的圆角处理，既可以减少打印过程中的翘曲变形，也能避免装配时划伤操作人员。从实际应用角度看，这套结构既可以直接制作成竞技航模参与赛事，也可以作为小型固定翼无人机的验证平台，通过更换不同的飞控与任务载荷，完成航拍、环境监测等低速飞行任务，同时也适合作为航空专业教学的具象化教具，帮助学习者理解固定翼飞机的结构组成、气动布局原理以及装配调试流程。在气动优化层面，设计阶段针对机翼与机身的连接位置做了整流处理，减少翼身干扰阻力，发动机短舱的外形也做了流线型修型，在保证内部安装空间的前提下尽可能降低飞行阻力，提升整机的飞行效率与续航时间。
