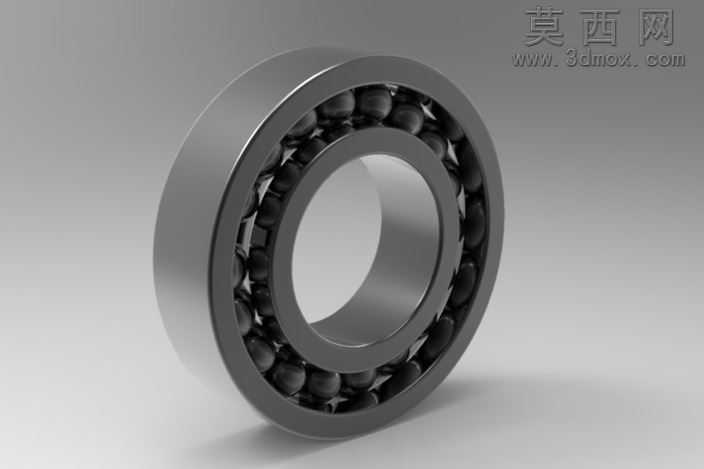

7x14x3.5规格微型深沟球轴承三维建模

本作品为7x14x3.5规格微型深沟球轴承的三维数字模型，建模过程严格遵循微型滚动轴承的标准尺寸规范，以参数化建模思路完成全结构还原。建模阶段首先以轴承内孔7mm、外径14mm、厚度3.5mm的核心尺寸为基准，绘制内外圈的截面旋转轮廓，通过旋转凸台命令生成内外圈基体，同时精准加工出内外圈上的弧形滚道结构，滚道曲率半径与钢球尺寸完全匹配，保证滚动体的装配贴合度符合机械设计要求。滚动体部分按照微型轴承的钢球排布规律，计算对应节圆直径下的钢球数量与直径，先绘制单个钢球的球体模型，再通过圆周阵列命令完成全部钢球的均匀排布，确保每颗钢球与内外滚道的接触位置精准无偏差。保持架部分采用浪形冲压保持架的结构设计，通过拉伸、切除、阵列等命令还原保持架的兜孔结构，兜孔弧度与钢球外轮廓适配，既能够对钢球起到均匀分隔的作用，也预留了合理的活动间隙，还原真实轴承的装配约束关系。材质与渲染阶段，为内外圈、钢球赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经淬火处理后的细腻金属光泽与轻微磨砂质感；保持架部分赋予冷轧钢板冲压后的材质表现，区分不同部件的材质视觉差异。渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现轴承的环形结构层次、滚道的曲面弧度以及钢球的排列细节，阴影过渡自然，突出精密机械零件的加工质感。模型整体结构完整，各部件之间的装配关系符合真实轴承的运动逻辑，可用于微型传动机构的装配仿真、机械原理教学演示、小型机电产品的结构设计验证等场景，精准还原了微型深沟球轴承的结构特征与外观细节。
