小型设备防护钣金盖结构设计方案

这款钣金防护盖主要面向小型机电设备的端部防护场景，常见于小型电机、传动模组、传感检测单元的外侧封装，作用是隔绝设备运行区域与外界操作空间，避免生产过程中切屑、粉尘、飞溅的切削液接触内部精密传动或电气元件，同时也能防止操作人员误触运行中的部件造成安全隐患。从结构上看，整体采用一体折弯成型的工艺路线，没有额外的拼接焊缝，减少了后续焊接打磨的工序，也避免了焊接变形带来的平面度误差，适配批量冲压生产的需求，板材厚度选用2mm，兼顾了结构刚性与整体重量，不会因为板材过薄导致安装后出现共振异响，也不会因为板材过厚增加不必要的材料成本与整体重量。

设计过程中优先考虑了安装的便捷性，盖体上预留的多个安装位分别对应不同的固定需求：侧边带孔的折弯耳位用于穿装螺栓与设备主体的安装面锁紧，孔位的位置公差控制在±0.1mm范围内，保证安装时不需要额外修配就能顺利对位；盖体表面的凸起成型区域，一方面是为了避让内部的凸起部件，比如内部的风扇、接线端子或者小型传动轮，避免盖体安装后与内部部件发生运动干涉，另一方面凸起的加强结构也能提升平板区域的刚性，减少大面积平板带来的凹陷变形问题，不需要额外焊接加强筋就能满足日常使用的抗形变要求。

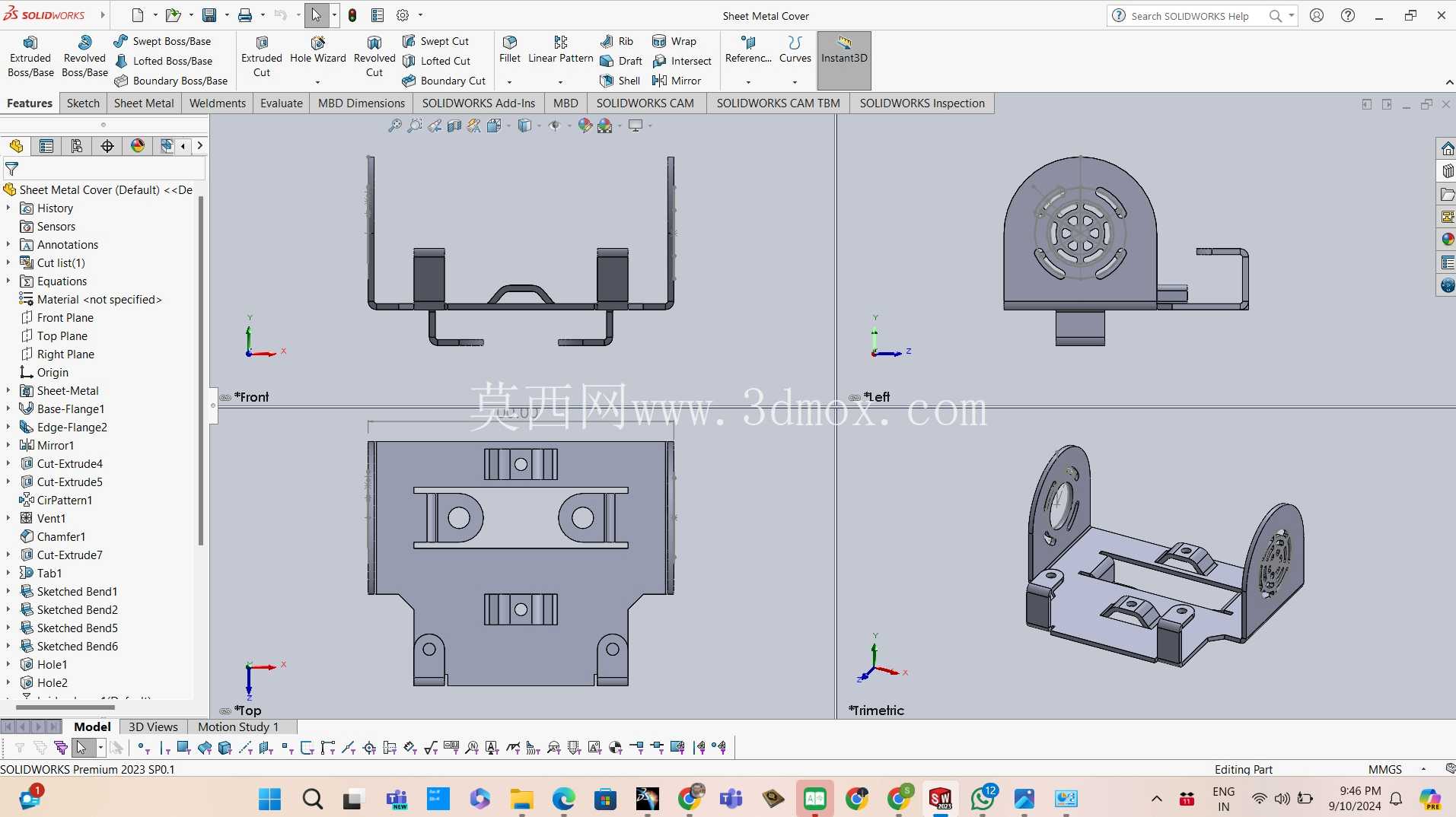

折弯半径统一设置为2mm，匹配常规钣金折弯模具的加工参数，不需要定制特殊刀具就能完成所有折弯工序，生产时换模次数少，加工效率更高。四个视图分别对应不同的观察方向：正视图方向可以看到两侧的支撑折弯边，这两个边在安装后会贴紧设备的安装基准面，承担主要的定位作用，保证盖体安装后与设备主体的间隙均匀；侧视方向的伸出卡扣结构，是为了在螺栓锁紧前实现预定位，安装时可以先将卡扣卡入设备对应的卡槽内，临时固定盖体的位置，不需要操作人员全程手扶就能对准螺栓孔，降低装配难度；俯视方向的两个对称安装孔，是为了适配内部部件的维护需求，不需要完全拆下整个盖体，只需要松开这两个位置的紧固件，就能掀开局部区域完成接线、调试等操作，减少日常维护的工作量；轴测方向可以清晰看到整体的空间结构，所有折弯边的收尾处都做了小尺寸的倒角处理，避免锐边划伤操作人员，也减少了电泳、喷塑过程中出现锐边露底的问题。

安装边界方面，盖体整体的外轮廓尺寸完全适配对应设备的端部安装面，所有折弯边的高度都经过核算，保证内部预留的空间足够容纳对应部件的运动行程，比如内部如果安装散热风扇，预留的空间可以保证风扇转动时不会碰擦盖体内壁，同时盖体上的通风成型结构也能辅助内部热量散出，避免封闭空间导致的内部积热问题。设计时还考虑了不同使用场景的适配性，如果应用在油污较多的加工设备上，盖体的折弯边都设置了微小的导流角度，落在盖体表面的切削液或者油污可以顺着折弯边的导流角度流向指定的排液位置，不会在盖体表面积液残留；如果应用在户外小型设备上，一体成型的结构没有拼接缝隙，配合安装面的密封胶条就能实现基础的防水防尘要求，不需要额外做密封处理就能满足IP54左右的防护等级。

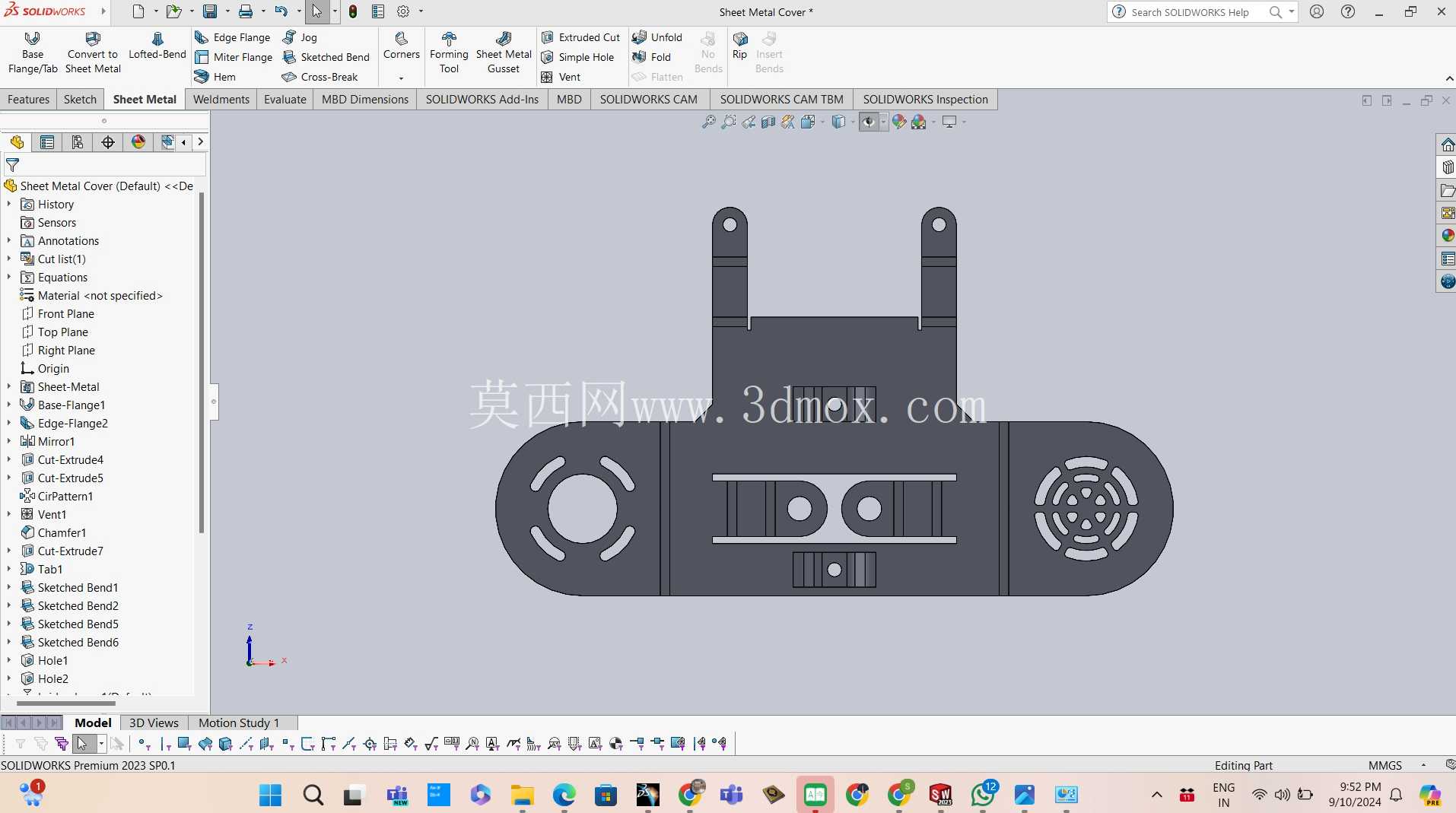

从建模逻辑上看，整个零件采用钣金模块参数化建模，所有折弯参数、孔位位置、成型特征都设置了参数关联，如果后续需要适配不同尺寸的同类型设备，只需要修改对应的外形尺寸、孔位间距参数，就能快速生成新的模型，不需要重新绘制草图，大幅提升同系列产品的设计效率。建模过程中已经提前释放了折弯回弹的补偿量，根据2mm冷轧钢板的折弯特性设置了对应的K因子，保证展开后的下料尺寸准确，生产时直接用展开图下料就能得到符合尺寸要求的成品，不需要反复试折调整参数。所有特征的设计都兼顾了加工可行性，没有出现无法脱模的成型特征，也没有小于板材厚度的窄缝结构，避免冲压加工时出现模具崩损或者零件变形的问题。
