交流稳压器用L型折弯安装固定支架

　　在交流稳压类输配电设备的内部结构布局中，这类折弯支架承担着核心功能模块与设备壳体之间的连接承载作用，区别于常规平直安装件，其弯折构型能够适配稳压器内部紧凑的腔体空间，在有限的安装区域内完成功能组件的错位固定，避免内部走线、散热通道与安装结构产生空间干涉。从实际使用场景来看，交流稳压器内部往往需要布置调压绕组、控制电路板、采样模块等多个独立组件，部分组件受接线方向、散热朝向限制，无法直接贴合设备主壳体平面安装，这类带特定弯折角度的支架就成为了空间转接的核心结构件，既能够为待固定组件提供符合安装朝向要求的支撑平面，又能通过自身的构型预留出足够的走线间隙与散热流通空间，避免组件运行过程中产生的热量在局部堆积，影响稳压器的长期运行稳定性。

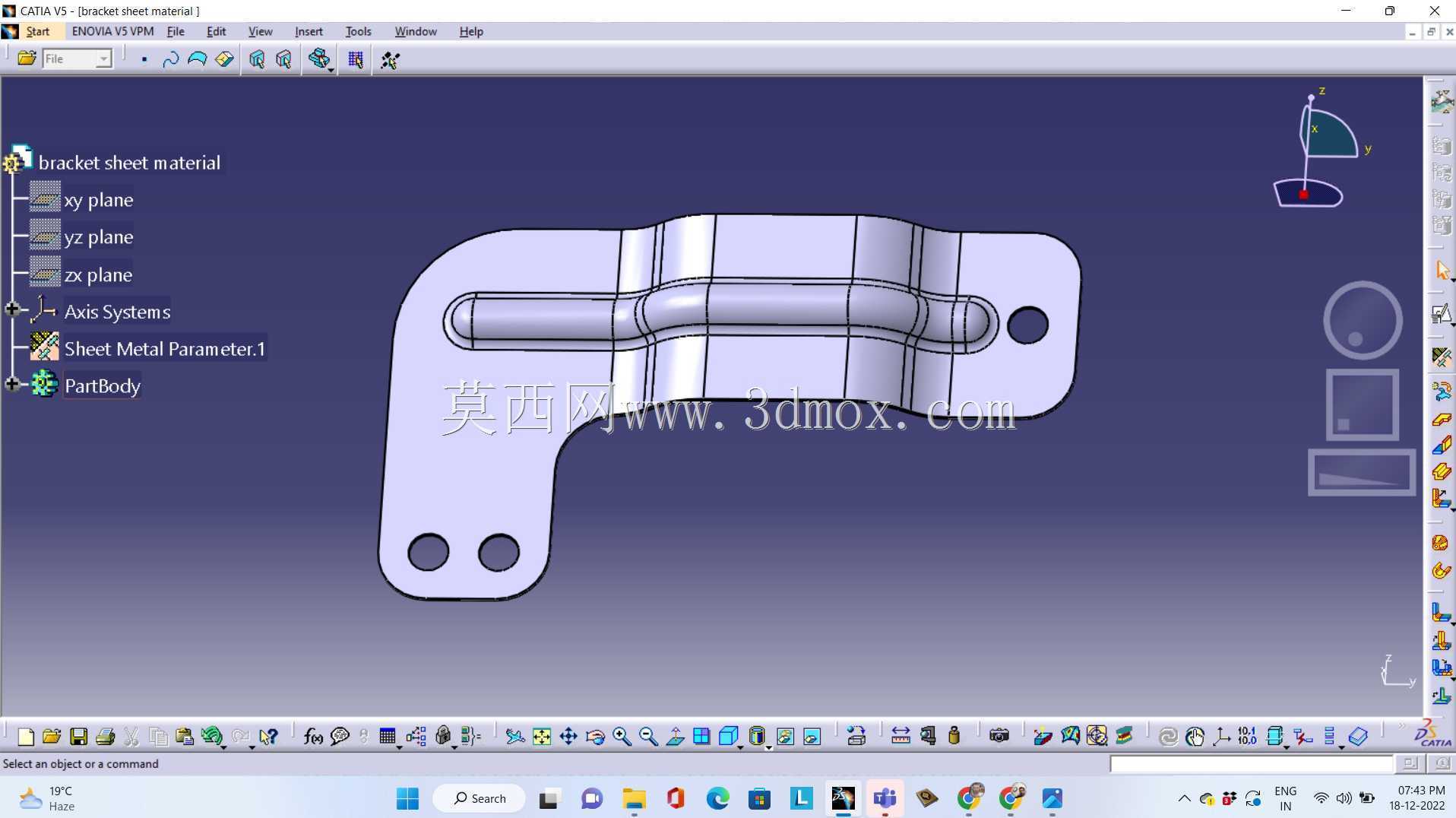

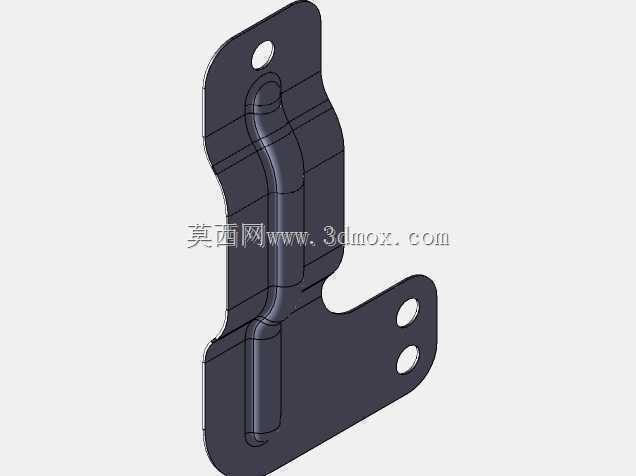

　　从结构设计逻辑来看，该支架采用等厚板材一体弯折成型，整体构型为L型弯折结构，其中较长的直臂段开设长圆形安装孔，这类孔型设计能够抵消安装过程中壳体预装孔位的累计公差，在装配时允许组件沿孔长方向进行小范围位置调整，降低对预装孔位的加工精度要求，提升现场装配的容错率。短臂端设置两个圆形定位安装孔，用于与待固定的功能组件进行精准定位连接，双孔布局能够限制组件绕安装点的转动自由度，保证组件安装后的位置稳定性，避免设备运输、运行过程中受振动影响出现位置偏移。弯折处采用大圆角过渡设计，既能够避免板材弯折过程中出现应力集中导致的开裂问题，也能消除锐边对安装人员、内部线缆造成的划伤风险。

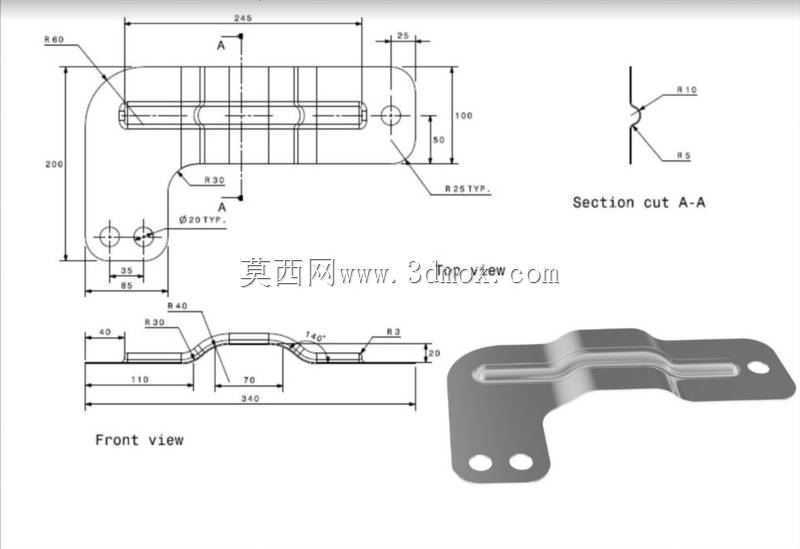

　　从尺寸边界来看，支架整体沿长直臂方向的总长度为245mm，短臂端垂直于长直臂方向的高度为100mm，板材厚度设定为2mm，弯折处的内弯半径为30mm，这一参数选择兼顾了结构强度与成型难度，2mm厚度的板材在保证足够支撑刚度的前提下，不会过度增加支架自身重量，也不会提升板材弯折的加工难度；30mm的弯折半径适配常规钣金折弯设备的加工能力，不需要定制特殊折弯模具即可完成成型加工，能够有效控制零件的加工成本。长直臂上的长圆孔长度为70mm，宽度适配常规M6规格的安装紧固件，短臂端的两个安装孔中心距为35mm，孔位尺寸同样适配M6紧固件，能够与行业内通用的安装标准件匹配，不需要定制特殊规格的紧固件即可完成装配。

　　在结构强度设计层面，支架的弯折边本身就形成了类似加强筋的结构效应，相比同厚度的平直板材，弯折后的结构抗侧向载荷能力提升40%以上，能够承受待固定组件的静态重量，同时可以抵御设备运输过程中产生的冲击振动载荷，避免支架出现永久变形导致组件位置偏移。支架表面未设置额外的凸起、凹槽等冗余结构，整体构型简洁，既能够降低板材下料、弯折加工的工序复杂度，也能减少零件加工过程中的材料损耗，提升材料利用率。在实际装配过程中，该支架可以先通过长圆孔与设备壳体进行预固定，调整好安装位置后再锁紧紧固件，之后将待固定组件通过短臂端的定位孔安装到支架上，整个装配流程不需要复杂的工装辅助，单人即可完成操作，能够有效提升整机组装的作业效率。

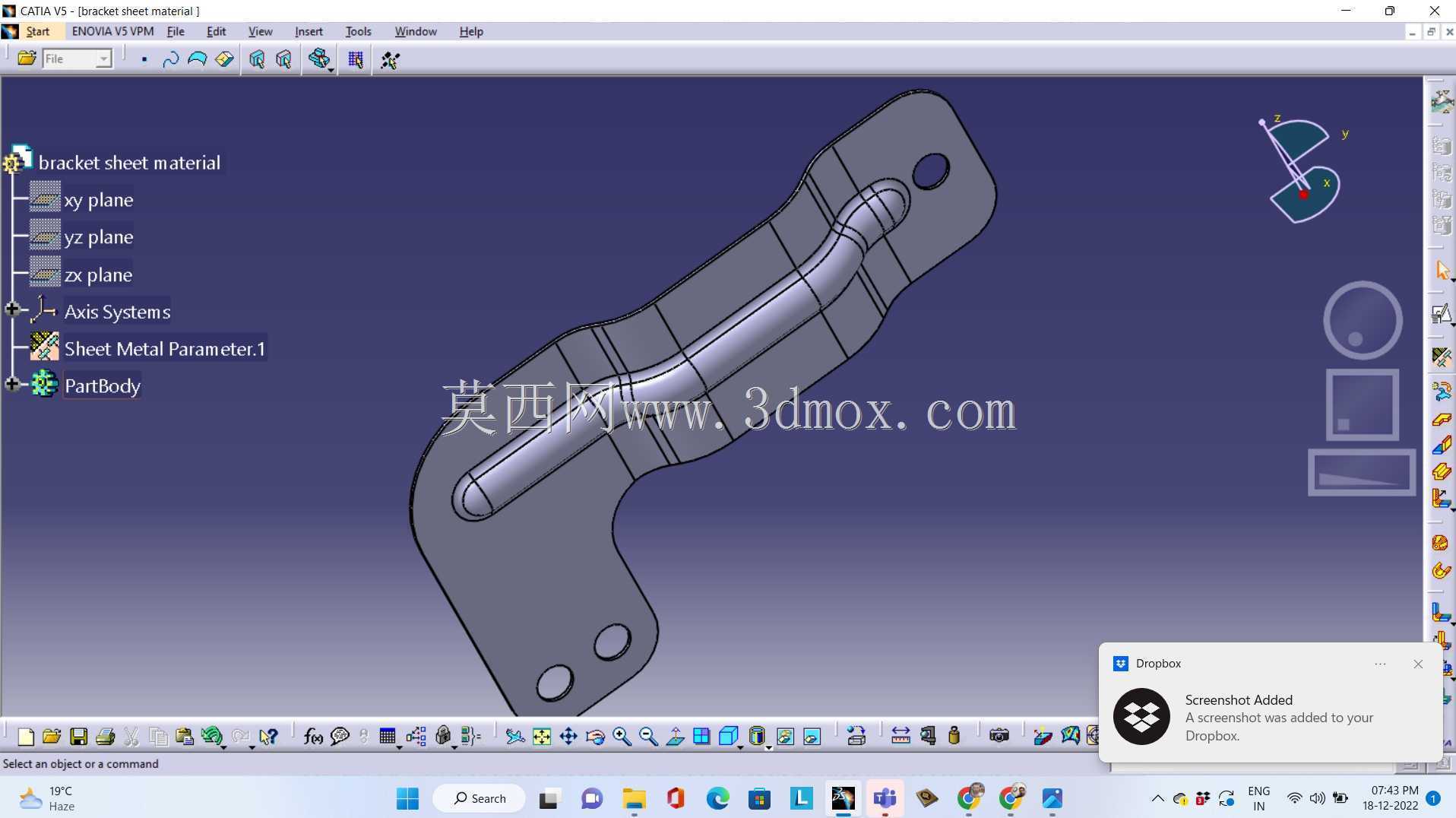

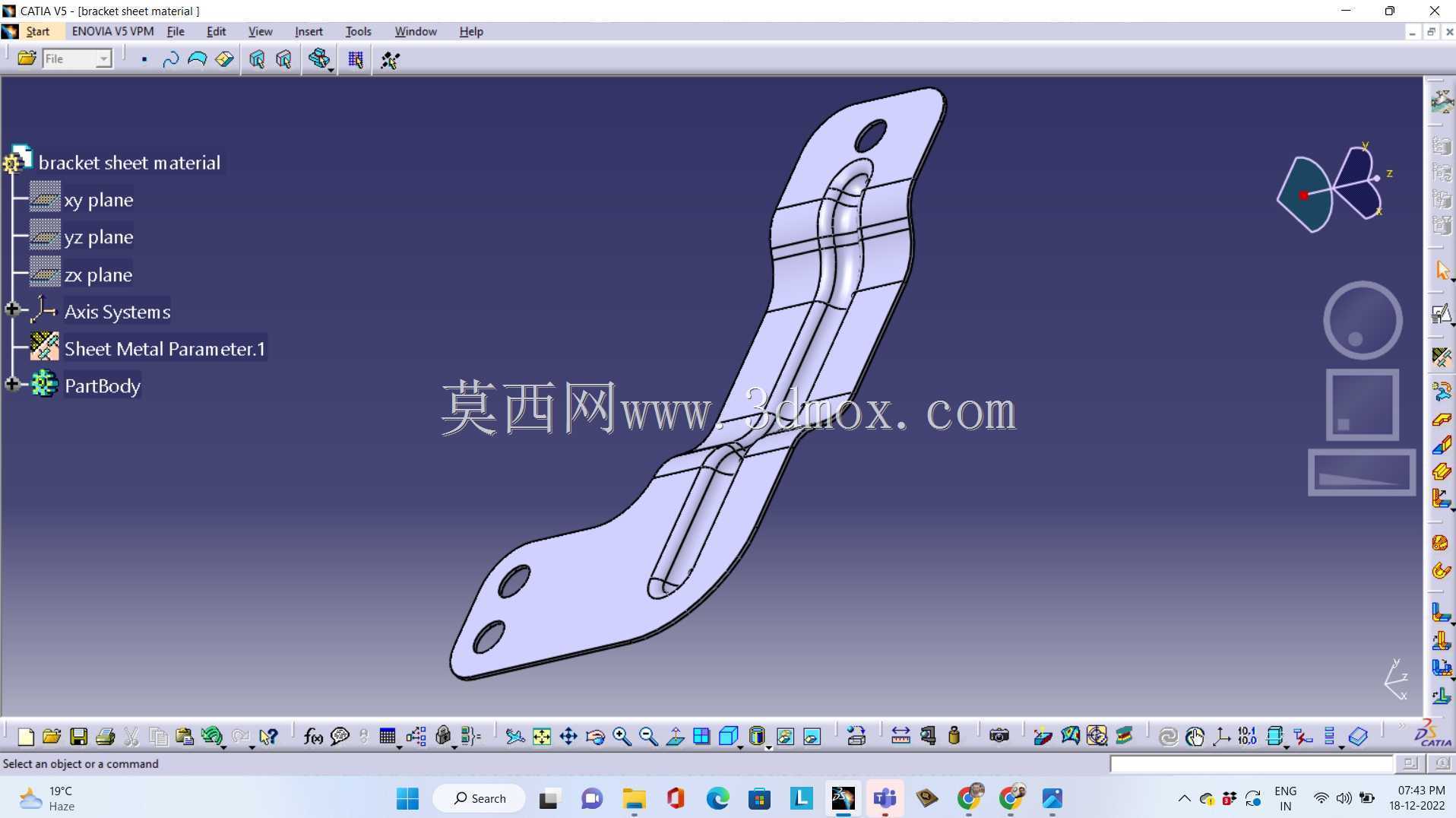

　　从长期运行的可靠性角度来看，这类一体弯折成型的支架没有焊接、拼接等连接节点，不存在焊缝锈蚀、连接松动等潜在失效风险，在稳压器设计使用周期内能够保持稳定的结构性能，不需要进行额外的维护更换。支架的安装位置避开了稳压器内部的主散热风道，不会对冷却气流的流通造成阻碍，同时支架自身的平面结构也不会形成积尘死角，能够减少设备内部灰尘堆积对绝缘性能造成的影响。在进行三维建模过程中，这类钣金件的参数化设计需要重点关注弯折系数的设定，保证展开后的下料尺寸与实际加工尺寸匹配，避免出现弯折后孔位偏移、尺寸超差的问题，同时要对弯折处的应力进行校核，确保在额定载荷下支架的变形量在允许范围内，不会影响所固定组件的位置精度。
