交流稳压器内部固定支撑支架结构

　　交流稳压设备在工业配电、车间供电、实验室精密仪器前端供电场景中，承担着输入电压波动时稳定输出电压的作用，设备内部除了调压绕组、碳刷传动机构、控制电路板、采样元件之外，各类功能部件都需要通过刚性支撑件完成定位，避免设备运输振动、运行过程中元件移位、接线松脱，本次梳理的这款固定支架，就是稳压设备内部用于承托、限位核心功能组件的专用支撑结构。

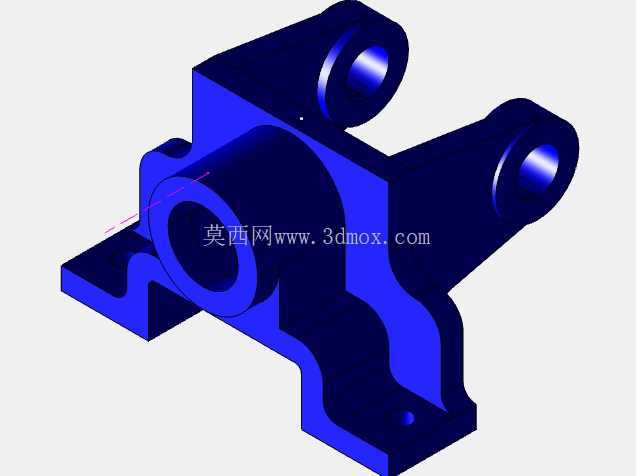

　　从实际装配边界来看，这款支架采用一体化弯折加实体凸台的组合构型，主体一侧设置带同轴通孔的圆柱凸台，该孔位用于穿装固定销轴或者锁紧螺钉，可直接将支架锁附在设备内部的安装基座上，凸台的轴向长度经过匹配设计，锁紧后支架端面和安装基面之间预留出足够的避让间隙，不会和基座表面凸起的接线端子、焊点发生干涉。支架上部延伸出带卡槽的弯折翼板，翼板的卡槽开口尺寸匹配被固定元件的安装耳厚度，装配时元件侧边的安装耳可直接滑入卡槽内完成预定位，不需要操作人员全程手扶元件即可拧入侧边的紧固螺钉，大幅降低整机组装的对位难度。支架下部的异形卡位结构对应被承托元件的底部轮廓，卡位的内侧面和元件外壳的贴合面完全匹配，元件落位后前后、左右方向的自由度均被限制，即使设备经历长途运输的颠簸，元件也不会在腔体内出现窜动。

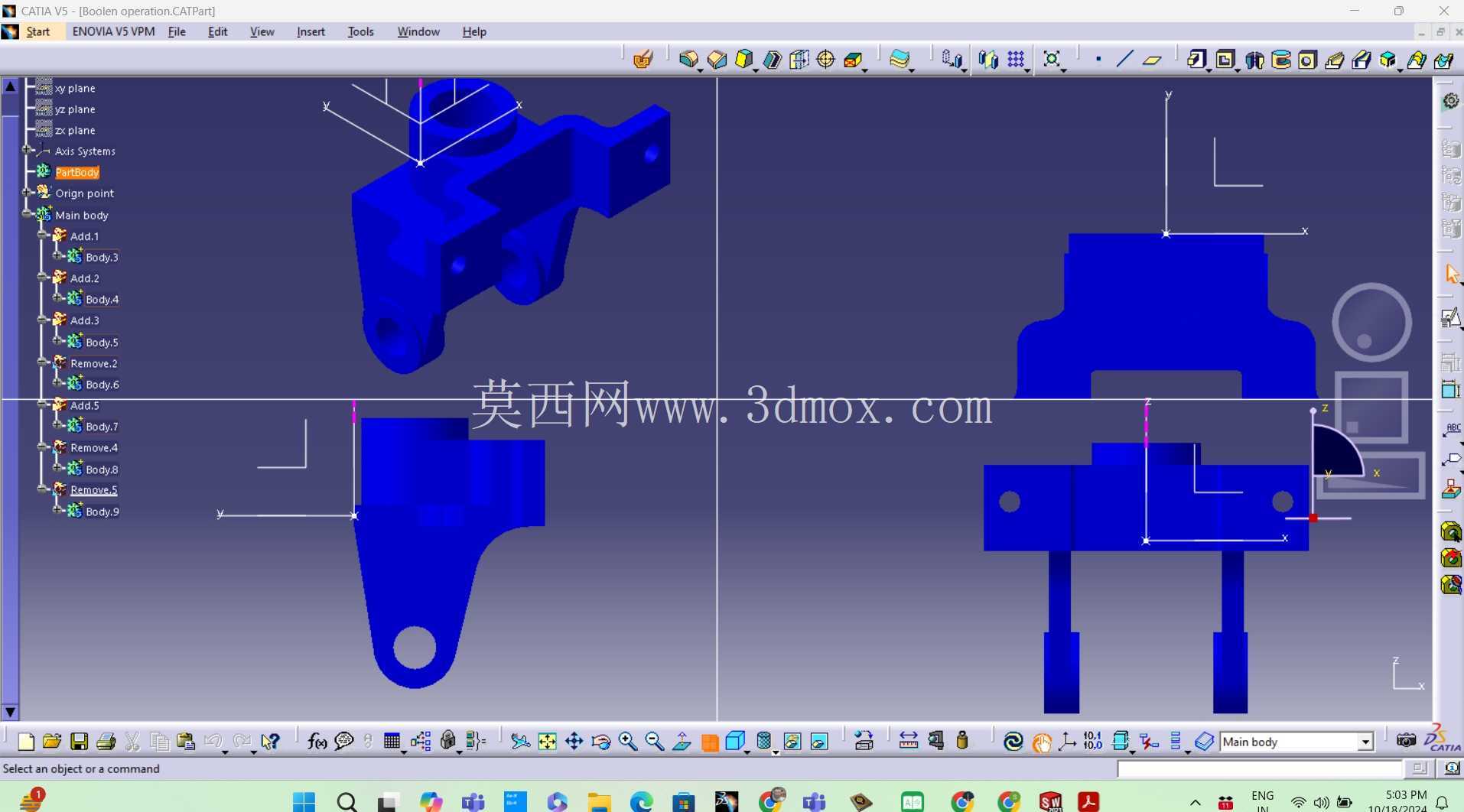

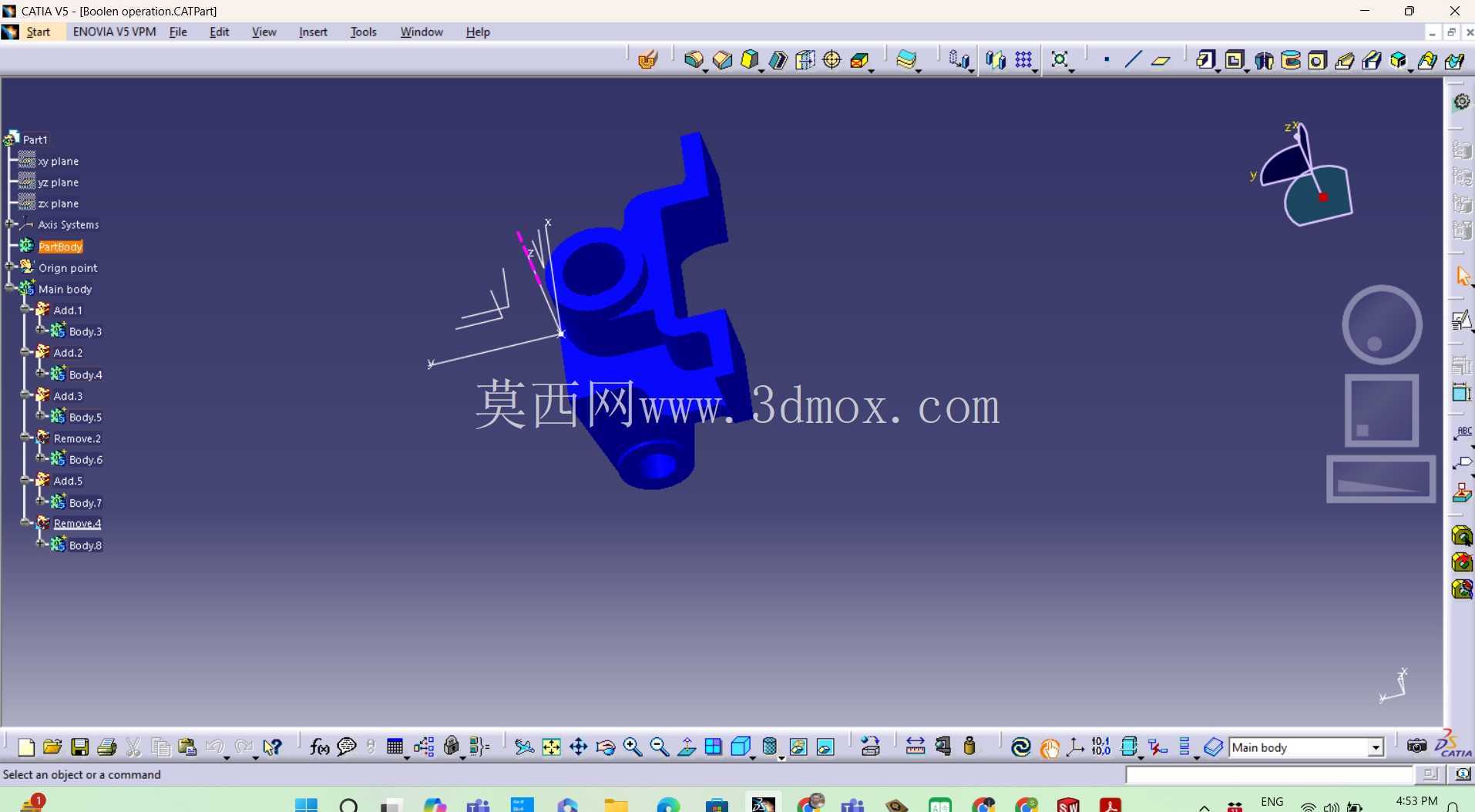

　　建模过程中采用布尔运算完成各特征的合并与切除，首先搭建支架的主体拉伸基体，随后依次叠加圆柱安装凸台、上部弯折翼板、下部卡位凸缘，再通过切除命令生成安装通孔、卡槽避让位、侧边减重缺口，所有特征合并为单一实体，不存在零碎的独立曲面或者分离实体，后续导入CAM环节做加工路径编程时，可以直接识别完整的加工轮廓，不需要额外修补几何破面。支架的壁厚按照常规电子设备内部支撑件的受力要求设置，承托主要载荷的立壁区域保留足够的材料厚度，非受力的侧翼区域切除多余材料，既控制整体零件重量，也减少注塑或者冲压加工时的材料消耗。

　　在整机布局里，这款支架的安装位置处于稳压设备腔体的侧部安装区，周边需要避让碳刷传动的滑动行程、调压绕组的散热风道，支架的外轮廓所有突出棱边都做了圆角过渡，不会划伤装配人员的手部，也不会磨损相邻的导线绝缘层。安装孔的孔位公差按照IT12级的装配要求设定，既保证螺钉可以顺利穿入，也不会因为孔位间隙过大导致支架安装后出现晃量。支架和被固定元件的接触面上没有设置多余的凸起，保证元件安装后背面可以完全贴平支撑面，接触受力均匀，不会出现局部应力集中导致元件外壳变形的问题。

　　针对设备运行时的轻微振动，支架的构型特意做了刚度优化，立壁和翼板的交接位置设置加强过渡结构，受力后不会出现翼板向外张开变形的情况，长期使用后卡槽的夹持力度不会出现明显衰减。对于结构设计人员来说，这类支架的设计不需要追求复杂的外观造型，核心是把安装定位、避让空间、装配工艺三个维度的需求平衡到位：既要保证元件固定牢靠，也要兼顾组装时的操作便利性，同时不能和周边的运动部件、散热通道、走线空间产生冲突，这款支架的结构完全贴合交流稳压设备内部的装配逻辑，可直接用于同类小功率稳压设备的内部支撑结构参考，也可以根据不同元件的外形尺寸调整卡槽位置、凸台高度，快速衍生出适配不同机型的变体支架。
