MY1016Z型350W24V直流刷齿减速电机

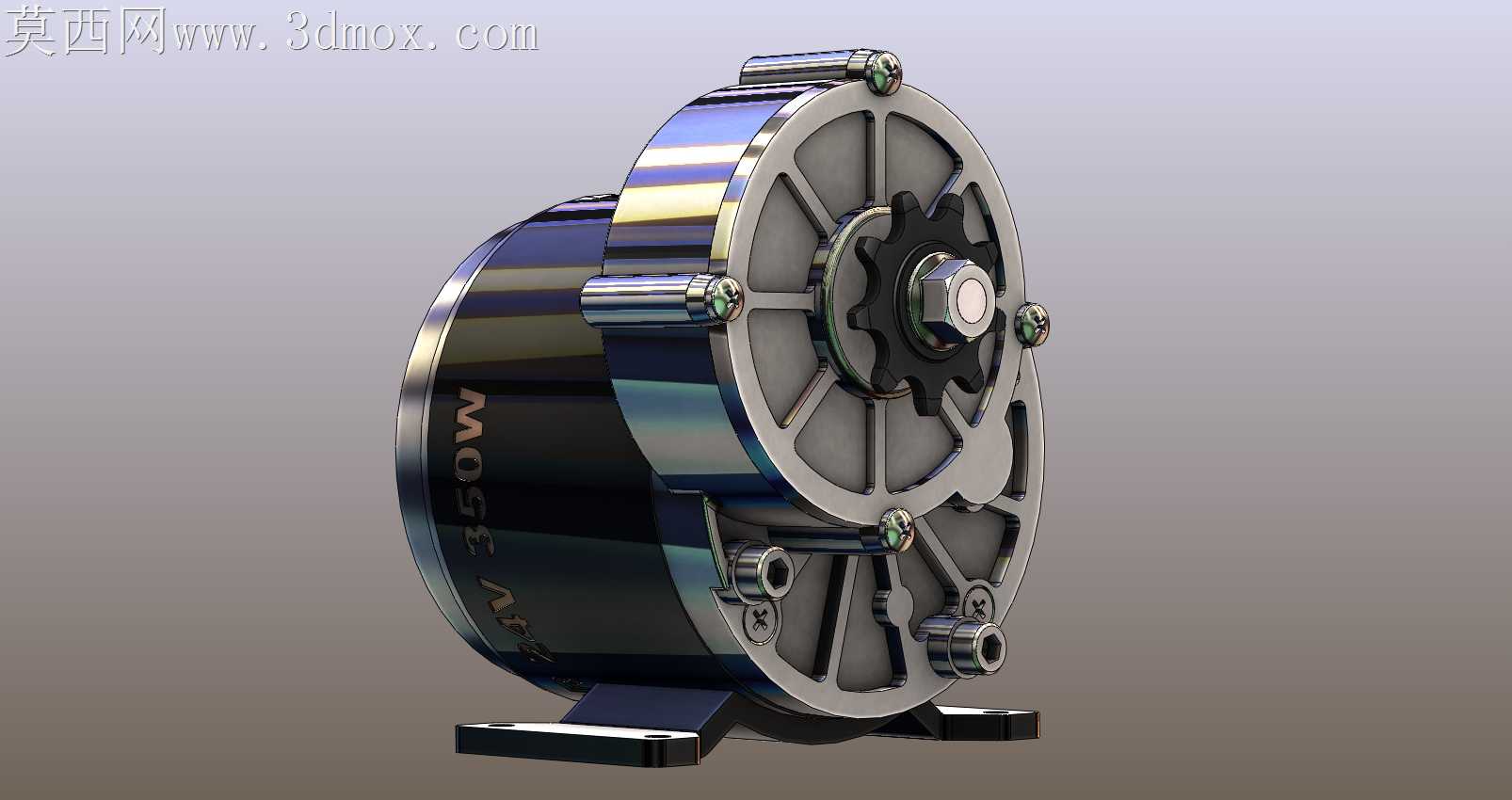

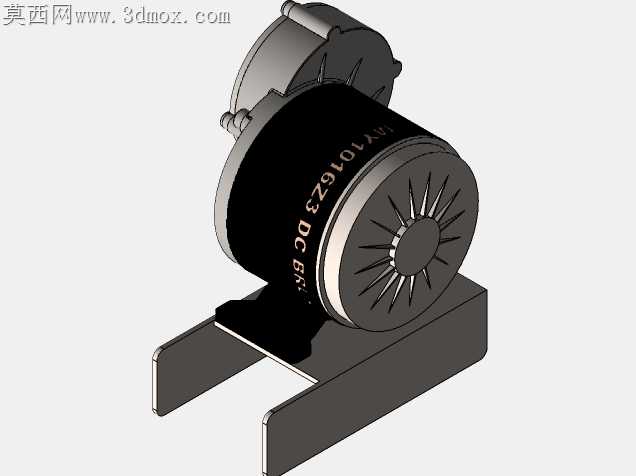

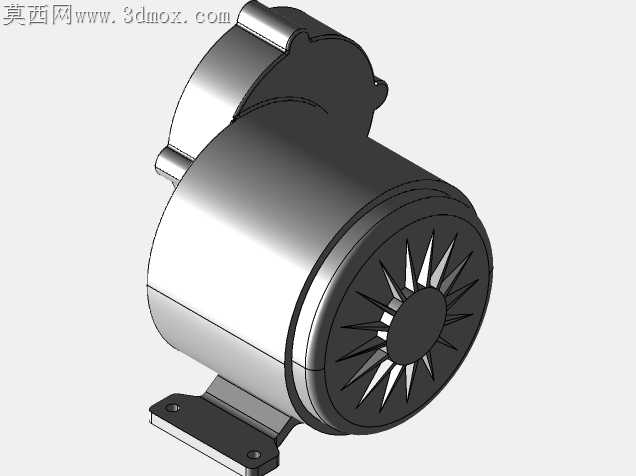

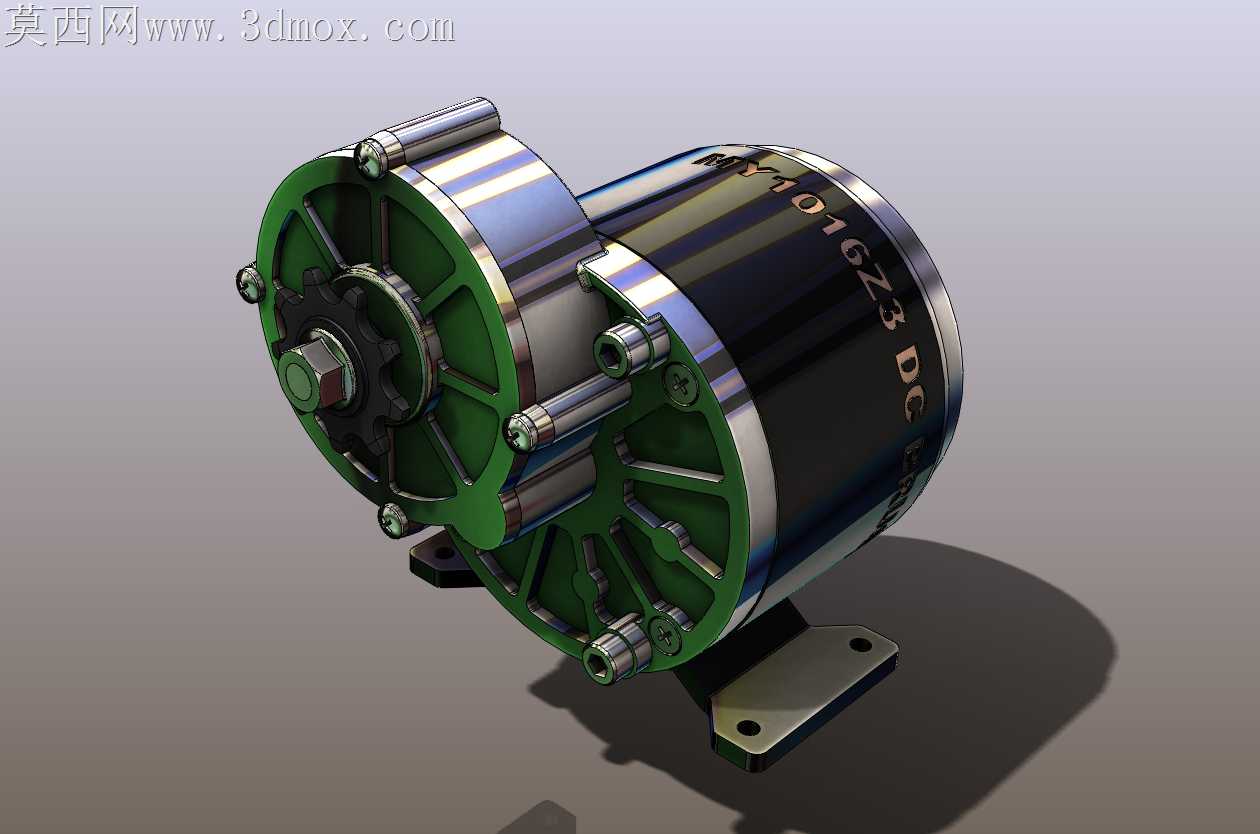

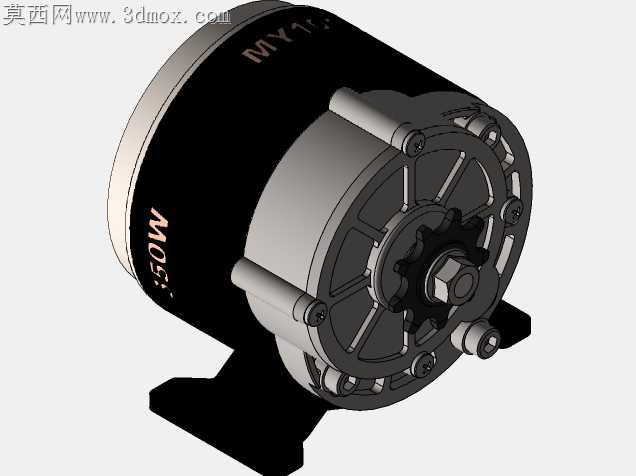

本作品为MY1016Z联合款350W 24V直流刷齿电机的三维建模作品，采用SolidWorks 2012版本完成全参数化建模，完整还原了该款400转/分减速直流电机的全部结构细节。建模过程中首先依据实物测绘参数搭建整体装配骨架，以输出轴为基准定位各级传动结构，先完成中心有刷直流电机本体的建模，包含定子永磁体、转子绕组、换向器、碳刷组件等内部结构，再匹配外侧的齿轮减速箱结构，对减速箱内的各级传动齿轮、轴承、固定销轴做了精确的齿形参数匹配与装配约束，保证齿轮啮合间隙符合实际装配公差要求。外观部分对电机外壳的散热筋结构、端盖的加强筋造型、安装底座的固定孔位做了1:1还原，金属外壳部分采用抛光镀铬金属材质，渲染时添加了真实的环境反射效果，还原金属件的亮面质感；端盖部分采用哑光墨绿色工程塑料材质，调整材质粗糙度参数模拟工程塑料的磨砂质感；输出链轮、固定螺栓等标准件采用镀锌金属材质，区分不同金属件的色泽差异；安装底座采用发黑处理的冷轧钢材质，添加细微的磨砂纹理还原表面处理效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出电机主体的轮廓立体感，辅助光源补全暗部细节避免结构死黑，添加柔和的地面阴影增强模型的真实感。设计过程中充分考虑该款电机的实际应用场景，针对电动自行车、小型电动车、小型水泵等配套使用需求，对安装孔位、输出轴尺寸、链轮安装位做了参数化可编辑设置，可根据不同配套设备的需求快速调整对应安装尺寸，模型所有零件均保留完整建模特征树，可直接用于工程出图、装配干涉检查、运动仿真等后续设计环节，各级齿轮传动副添加了正确的机械配合约束，可直接在软件内模拟电机通电后的减速传动过程，验证传动比是否符合400转/分的额定输出转速要求，建模时对所有倒角、圆角、退刀槽等工艺细节做了完整还原，保证模型与实际量产零件的工艺一致性，可直接用于产品展示、结构改进、配套设计等场景。
