起重机配套行程触碰限位传感装置

　　在桥式起重机、门式起重机以及各类车间重型行走机构的现场运维里，行走终端的硬限位保护从来不是可有可无的附属件，而是避免大车、小车冲出行程轨道、撞击端部止挡的最后一道机械触发防线。这套触碰式传感装置的结构设计，完全围绕起重设备重载、多粉尘、振动冲击频繁的工况展开，没有采用消费级电子传感器的轻薄壳体思路，整体外壳为压铸成型的方正密封腔体，边角做了加厚包边处理，腔体四周预留螺栓锁紧点位，配合端盖处的密封压边，可以在车间焊渣飞溅、润滑脂滴落、金属粉尘弥漫的环境下长期保持内部触点腔的洁净。

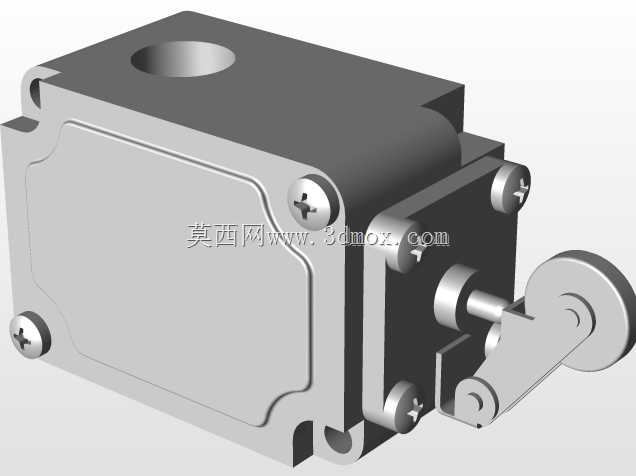

　　从安装边界来看，该传感单元的本体轮廓紧凑，壳体侧面伸出的摆杆触发臂是整套机构的动作执行端，建模时特意还原了摆杆与壳体转轴处的铰接配合间隙，摆杆末端的触碰滚轮在被行车端部的撞块压下时，会绕转轴偏转设定角度，带动壳体内部的微动触点完成通断切换。现场安装时，传感本体通过背部的L型安装支架固定在起重机端梁的预设工位，支架上开设的长条形调节孔允许运维人员在轨道方向上微调触发位置，不需要重新扩孔就能适配不同行程余量的限位要求，安装面与端梁贴合处预留了减震垫的放置空间，可抵消大车行走启停时产生的高频振动，避免螺栓长期受振松脱。

　　设计思路上没有追求无接触式传感的复杂电子方案，恰恰是考虑到起重现场的电磁环境复杂，大车电机启停、接触器分断都会产生强电磁干扰，纯机械触点触发的触摸传感器不需要外接信号调理电路，触点直接串入起重机构的行走控制回路，当摆杆被触碰偏转至设定角度，常闭触点直接断开行走电机的控制回路，同时触发声光预警，信号链路简单可靠，即便现场出现临时供电波动，机械触发的动作逻辑也不会失效。壳体的出线端做了防水格兰头结构，建模时还原了格兰头的压紧螺纹与橡胶密封环，外接的控制电缆从格兰头穿入后，压紧螺母挤压橡胶环抱紧电缆外皮，既可以防止拖拽电缆时拉扯内部接线端子，也能阻挡冲洗地面的水渍、车间空气中的油雾进入腔体内部。

　　在实际应用场景中，这类触碰传感器除了起重机大小车的终端限位，还常被布置在电动葫芦的上下起升限位、升降工作台的行程端点、重型输送线的移动工位止挡位置。装置的触发力经过匹配设计，摆杆被撞块触碰时不需要过大的推力就能动作，既不会因为行车正常行走的风振、小幅晃动出现误触发，也能在机构抵达极限位置时可靠动作，避免刚性撞击直接作用在传感器壳体上。本体腔体的内部结构预留了触点组的安装空间，可根据控制需求配置一开一闭或者两组常开常闭触点，一组触点接入设备的急停回路实现硬切断，另一组触点接入位置反馈回路，向控制系统传递限位触发的状态信号。

　　建模过程中对安装配合的细节做了完整还原：壳体与端盖的连接螺栓位置、摆杆转轴的卡簧限位结构、安装支架的折弯圆角、触碰滚轮的转动配合都按照实际装配关系搭建，在三维环境中可以直接模拟撞块压下摆杆的全行程动作，检查摆杆在最大偏转角度下是否会与壳体、周边的管线支架发生运动干涉，也能提前核对传感器本体与端梁、轨道端部止挡之间的安全距离，避免现场安装时出现触发位置偏差、机构运动卡滞的问题。针对起重设备常年带载运行的特点，整个装置的外部结构没有易碎裂的薄壁部件，所有受力部位——摆杆铰接点、安装支架固定面、壳体锁紧位都做了加厚处理，即便长期反复被撞块触碰，也不会出现壳体开裂、摆杆变形弯折的情况，适配重型工业场景下长周期免维护的使用需求。
