径流式涡轮叶轮精密铸造结构设计

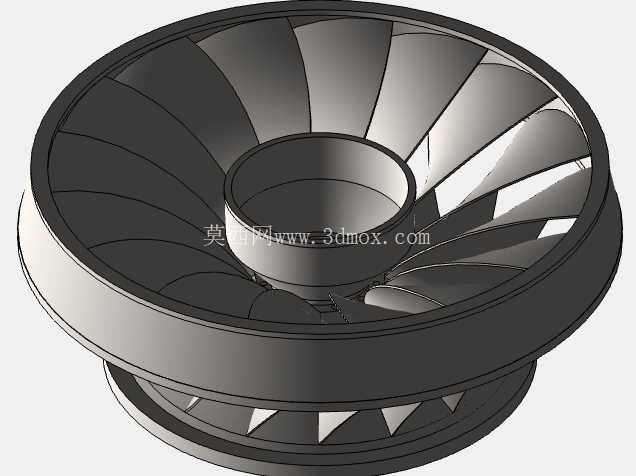

　　在中小功率燃气轮机、车用涡轮增压器、小型工业膨胀机的核心做功单元里，径流式涡轮叶轮是直接决定能量转换效率的核心部件，这类部件长期工作在高温、高转速、强交变载荷的工况下，结构设计的合理性不仅影响整机效率，更直接决定部件的服役寿命与运行可靠性。本次呈现的涡轮结构采用典型的径流-轴流混合流道设计，气流从叶轮外缘径向流入，在叶片流道内完成90度转向后沿轴向流出，这种流道形式适配小流量、高膨胀比的工况需求，在小功率动力场景中比纯轴流涡轮具备更高的单级做功能力。

　　从结构细节来看，叶轮整体为一体化铸造结构，叶片采用后弯式空间扭曲造型，叶型从轮缘到轮毂的截面弦长、安装角连续变化，轮缘处叶型厚度较薄以降低气流入口冲击损失，靠近轮毂位置叶根做了大圆角过渡处理，避免铸造过程中出现冷隔、缩松缺陷，同时降低高转速下的应力集中系数，减少轮盘与叶片连接位置的疲劳失效风险。轮毂部分采用中空锥台结构，中心的通孔为轴系安装定位孔，孔壁加工有定位止口，可与转轴的轴肩配合实现轴向定位，端面预留有紧固件安装空间，能够传递额定工况下的扭矩载荷，同时中空结构有效降低了叶轮整体转动惯量，缩短机组启动、变工况响应的时间。叶轮背部设置有阶梯式密封环安装位，可与迷宫密封件配合，减少叶轮背部的气体泄漏，提升轮周效率，外缘的轮缘环带可在高速旋转时约束叶片的径向振动，降低叶片共振断裂的风险。在设计过程中，首先需要根据额定工况下的流量、膨胀比、转速参数完成一维气动计算，确定叶轮的进出口直径、叶片数、流道锥角等基础参数，再通过三维造型完成叶片的空间曲面构建，每一片叶片的型线都需要经过流场仿真迭代，确保流道内无明显的气流分离、涡流区，降低流动损失。

　　结构强度校核环节需要同时考虑离心载荷、温度梯度带来的热应力、气流激振力的耦合作用，调整叶根圆角、轮盘厚度的分布，确保最高转速下的最大应力低于材料在对应工作温度下的许用应力，同时避开转子系统的临界转速区间，避免运行过程中出现共振。针对铸造工艺的适配性设计上，所有曲面的拔模斜度都结合熔模铸造的工艺要求做了调整，叶片之间的流道最小宽度满足型壳制作、浇注后清砂的操作空间要求，壁厚分布尽量均匀，避免局部厚大位置出现铸造缩孔，轮盘背面的工艺凸台可作为铸造过程中的浇口、冒口残留位置，后续加工时可直接去除，不影响最终装配精度。

　　安装边界方面，该叶轮的轴向定位依靠中心孔的止口端面与转轴轴肩贴合，径向定位依靠中心孔与转轴的过盈配合或键连接实现，安装时需要保证叶轮端面与转轴轴线的垂直度公差在0.02mm以内，避免高速旋转时出现不平衡量过大的问题，叶轮出口侧与扩压器、蜗壳的间隙需要控制在合理范围，间隙过大会增加泄漏损失，间隙过小则可能在热态运行时出现动静碰磨，损坏部件。这类涡轮结构除了应用在传统的燃油动力增压器上，在小型有机朗肯循环余热发电系统、压缩空气储能膨胀机、微型燃气轮机分布式能源站中也有广泛应用，不同应用场景下只需要调整叶型的角度、流道的宽度，即可适配不同的工质、流量参数，而一体化铸造的结构形式相比分体焊接、铣削加工的叶轮，具备更好的结构强度与更低的制造成本，适合批量生产应用。在建模过程中，叶片曲面采用参数化驱动的方式构建，调整气动参数时可直接驱动叶型更新，轮盘、密封位、安装孔等结构采用参数化特征建模，后续调整安装尺寸、轮盘厚度时不需要重新构建整体模型，能够大幅提升设计迭代的效率，所有的圆角、倒角特征都在建模后期统一添加，避免前期特征过多导致曲面生成失败，同时也方便针对铸造工艺要求调整圆角大小，确保模型可直接导入铸造工艺仿真软件进行充型、凝固过程的模拟，提前预判铸造缺陷出现的位置，优化浇冒口设计。
