星型径向活塞发动机结构装配设计

本次呈现的径向发动机结构，采用经典星型五缸布局，这类动力构型早年广泛应用于轻型通航飞机、早期螺旋桨战斗机及部分小型特种动力设备中，相比直列、V型缸体布局，径向排布的缸体能在更小的轴向尺寸内实现更大的排量输出，同时曲轴长度更短，整体刚性更强，高转速下的轴系扭振风险更低，非常适合对径向安装空间有严格限制、需要大扭矩输出的航空类动力场景。

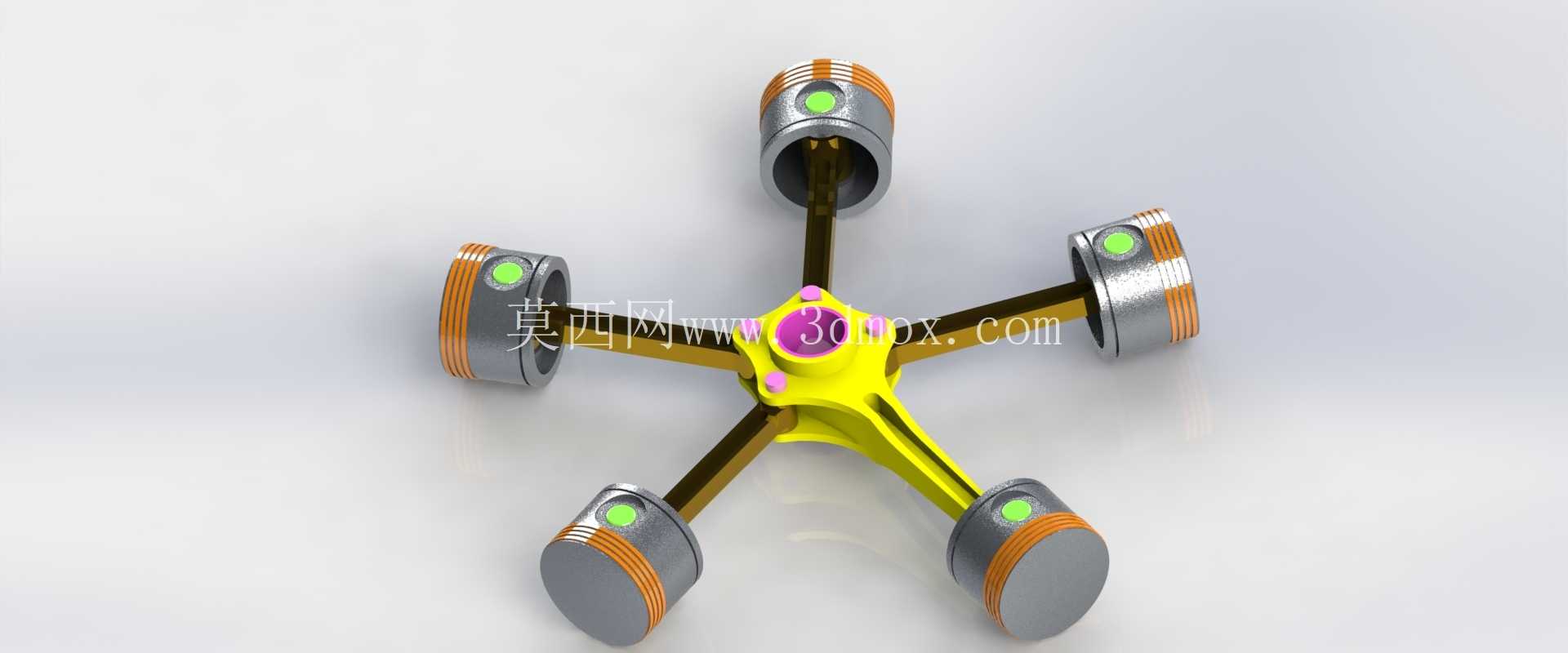

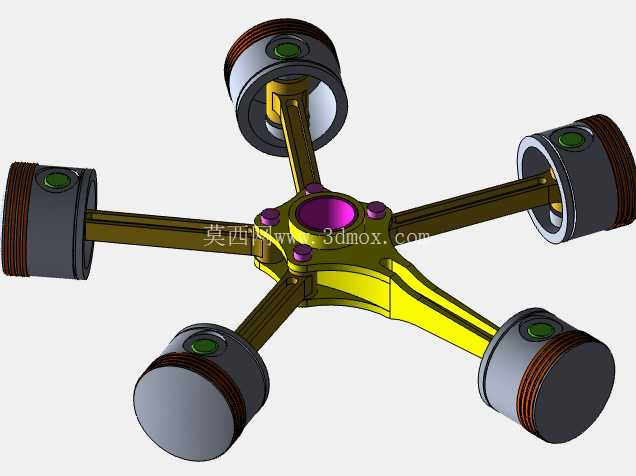

从结构设计逻辑来看，整套动力单元围绕中心曲柄轴做周向均布，五个活塞组件沿中心72度夹角均匀排布，每一组活塞都通过独立的连杆与中心曲柄销连接，工作时各缸按预设点火顺序交替做功，推动活塞沿缸套做往复直线运动，再通过连杆将直线运动转化为曲轴的旋转扭矩输出。设计过程中需要重点匹配各连杆的运动干涉边界，由于多根连杆共用同一曲柄销，连杆大端的结构采用了关节式衔接设计，避免不同缸体的连杆在曲轴回转过程中出现运动碰撞，同时要严格控制活塞行程与曲柄半径的比值，平衡活塞侧推力与曲轴输出扭矩的关系，比值过小会导致活塞对缸壁的侧压力过大，加剧缸套磨损，比值过大则会造成整体径向尺寸超标，无法适配紧凑的安装舱位。

活塞组件的设计上，活塞头部预留了活塞环安装槽，包含气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免做功过程中燃气下窜至曲轴箱影响动力效率，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计，工作状态下活塞销可在连杆小端衬套与活塞销座孔内自由转动，保证磨损均匀分布，延长组件使用寿命。缸体的排布角度经过严格的运动学仿真验证，确保每一个活塞在上下止点位置时，连杆与缸体中心线的夹角处于合理区间，降低活塞换向时对缸壁的敲击载荷。

从安装边界来看，整套动力单元的核心安装基准为中心曲轴的输出端法兰，所有缸体的安装面都围绕曲轴轴线做周向定位，安装时需要保证各缸体的中心线与曲轴轴线的垂直度公差控制在0.02mm以内，避免活塞运动过程中出现偏磨。整体径向尺寸由活塞行程与连杆长度共同决定，轴向尺寸则主要受曲轴支撑跨度、前端附件安装位的影响，相比同排量的直列发动机，径向布局的轴向长度可缩短40%以上，非常适合前置螺旋桨直接驱动的航空动力场景，不需要额外设置过长的传动转接轴，降低了动力传输过程中的损耗。

在功能特性层面，这种星型径向发动机由于各缸做功间隔均匀，曲轴运转的平顺性优于同缸数的直列发动机，五缸布局的做功间隔角为144度，曲轴每旋转两周即可完成五次做功，扭矩输出的波动更小，配合短曲轴的高刚性特性，可适应更高的工作转速区间。同时由于缸体直接暴露在外部气流中，风冷散热的效率远高于封闭布置的直列发动机，不需要设计复杂的水冷管路与散热系统，整体结构更简单，维护难度更低，在早期航空动力领域，这种结构的发动机凭借可靠性高、维护简便、单位功率重量比大的优势，成为了螺旋桨飞行器的主流动力选择。

建模过程中需要重点验证各运动部件的动态间隙，包括活塞在上止点时与气缸盖的安全间隙、连杆摆动过程中与曲轴箱内壁的间隙、相邻缸体连杆在运动过程中的最小安全距离，所有间隙值都需要预留热膨胀余量，避免发动机工作达到额定温度后，部件受热膨胀出现运动卡滞。曲轴的平衡设计也是重点，由于多组连杆与活塞的往复质量、旋转质量都集中在单一曲柄销位置，需要在曲轴前后端设置平衡重，抵消旋转运动产生的离心惯性力与往复运动产生的一阶、二阶惯性力，降低发动机工作时的整体振动水平。
