工业用焊接式型钢支撑框架结构

这类焊接型钢支撑框架，在车间生产线、设备配套安装场景里的应用占比极高，多数时候作为重型设备的底部承载基座、生产线旁的物料中转承托结构、或是大型工装的架体主体来使用，区别于铸件一体成型的基座，焊接框架的自重更可控，加工周期更短，也方便根据现场安装空间做局部尺寸调整，适配不同的现场布设需求。

从实际使用场景来看，这类支撑框架往往需要承受上方搭载设备的静载荷，同时还要抵消设备运行时产生的小幅振动载荷，部分用在物流输送线旁的支撑架，还要承受物料转运时的瞬时冲击载荷，所以结构设计上并没有采用单一的矩形方管拼接，而是在四条主立柱之间加设了交叉斜撑，在顶部框架的横梁衔接位置也加了三角加强筋，避免长期受载后立柱出现外倾变形，或是横梁衔接焊缝出现疲劳开裂的问题。

设计这类框架的时候，首先要确定的是顶部安装面的边界尺寸，要完全匹配上方搭载设备的底部安装孔位分布，保证设备固定后重心完全落在框架的支撑投影范围内，不会出现偏载的情况；其次是立柱的高度，要结合现场操作人员的作业高度、或是上下游设备的衔接高度来确定，比如搭配蒸发类设备使用的支撑架，高度要预留出下方管路布设、检修操作的空间，不能让底部管路贴地，也不能过高导致设备操作时需要额外垫高。主框架的梁体选用了标准槽钢作为顶部围框的主材，槽钢的截面抗弯性能优于同重量的矩形方管，用来承受顶部设备的垂直载荷刚好适配，斜撑部分选用等边角钢，在保证支撑刚度的同时尽可能控制整体自重，底部的柱脚做了方形垫板设计，垫板上预留了地脚螺栓安装孔，方便框架和地面基础做固定连接，避免设备运行时框架出现滑移。

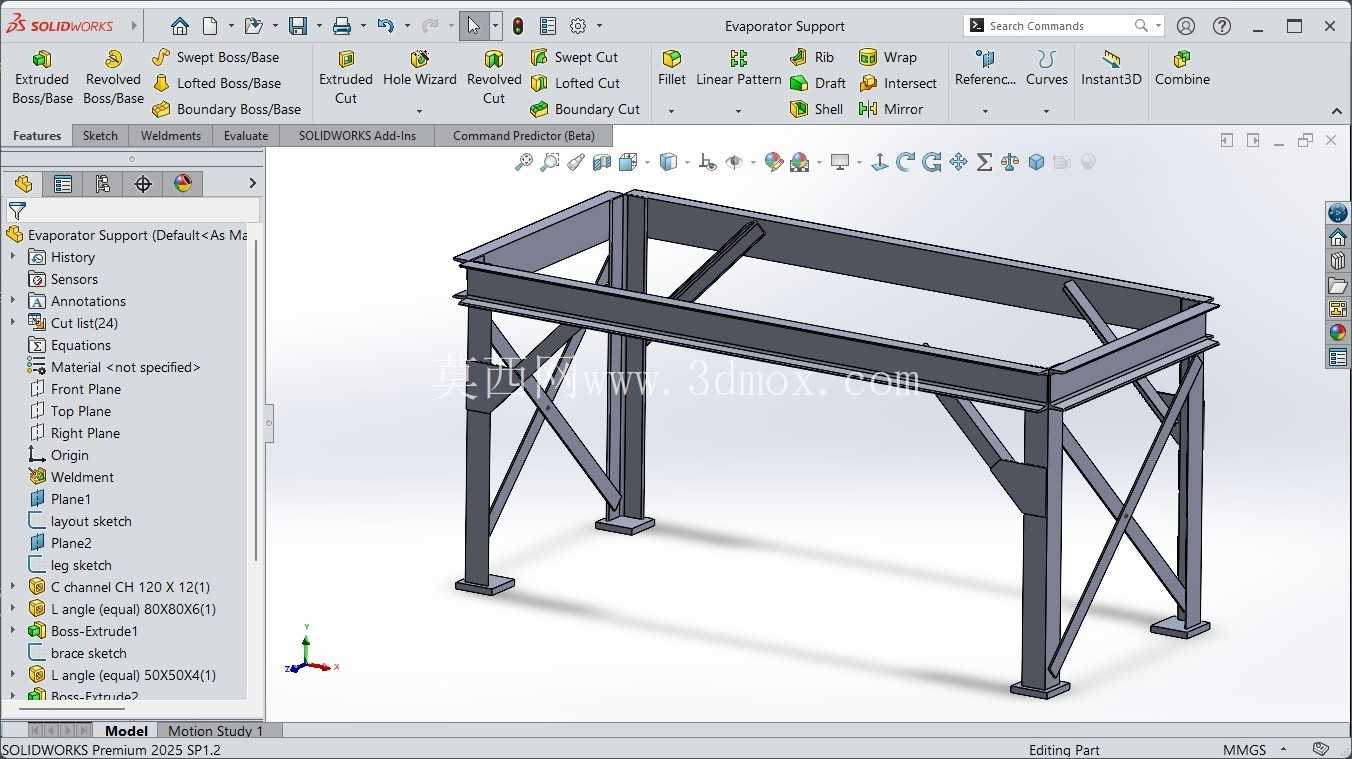

建模过程中，先通过布局草图确定整体的长宽高边界，再分别调用不同规格的标准型钢轮廓，沿着布局好的路径做扫掠成型，之后处理各个衔接位置的切口，保证型钢衔接处能够完全贴合，避免出现虚焊的间隙，所有的焊缝位置都在建模时预留了焊脚尺寸的余量，方便后续出工程图的时候标注焊接要求。这类框架的安装边界需要注意，柱脚垫板的尺寸要大于立柱截面尺寸，保证和地面的接触面积足够，降低地面的单位面积压力，如果是安装在水磨石或是环氧地坪的车间里，柱脚下方还可以加设橡胶减震垫，进一步抵消设备运行传递到地面的振动；顶部框架的上平面要做平面度校验，保证设备安装后不会出现倾斜，各个斜撑的焊接位置要避开顶部设备的安装孔位，也不能和下方布设的管路、线缆桥架产生干涉。

实际投产的时候，这类焊接框架下料完成后要先做点焊预拼装，校验整体尺寸公差符合要求后再做满焊作业，焊完之后要做去应力处理，避免焊接变形导致顶部安装面的平面度超差，表面处理可以根据使用场景做喷塑或是镀锌处理，提升框架的防锈能力，延长在潮湿车间环境下的使用寿命。和铝型材拼装的框架相比，这种焊接型钢框架的整体刚性更强，承载能力更高，适合搭载重量较大的工业设备，而且不需要额外采购铝型材专用的连接角件，加工成本更低，适合小批量定制化的设备配套场景使用。在做结构校验的时候，重点要校核立柱的压杆稳定性，以及横梁的最大挠度，保证在额定载荷下横梁的下挠量不会影响上方设备的运行精度，交叉斜撑的角度一般控制在45度到60度之间，这个角度范围内的斜撑抗侧移能力最优，能够有效提升框架整体的抗扭性能，避免框架受水平力时出现平行四边形变形。
