国际象棋车棋子立体结构设计

　　这款国际象棋车棋子的结构设计，是整套棋盘项目里的典型铸造类文体配件设计案例，在实际落地场景中，既可以适配常规木质、石材棋盘的配套棋子生产，也能通过失蜡铸造、砂型铸造等工艺批量制作金属质感的收藏级棋具，满足日常对弈、棋类赛事配套、文创周边开发等多场景的使用需求。从功能特性来看，作为国际象棋里的车棋子，首先要满足棋子的基础识别属性，造型上要和其他兵、马、象、后、王等棋子形成明确的视觉区分，同时要保证放置在棋盘上的稳定性，避免对弈过程中出现倾倒、滑移的问题，还要兼顾手持挪动时的握持手感，不能出现过于尖锐的棱角划伤使用者，也不能因为结构过于复杂导致铸造过程中出现缩孔、充型不足等缺陷。

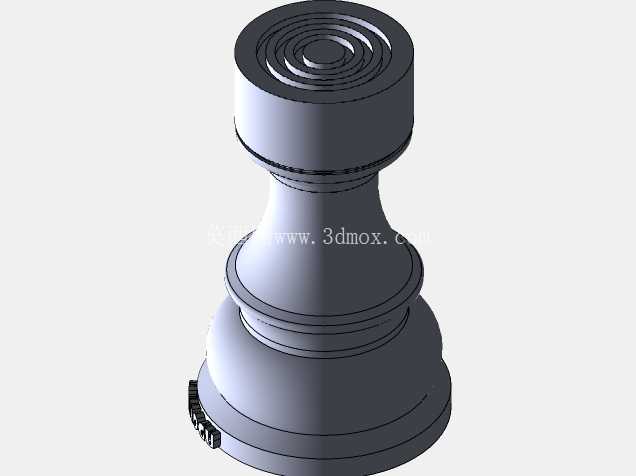

　　设计思路上没有采用过度花哨的异形结构，整体遵循回转体的设计逻辑，以中心轴线为基准做旋转特征搭建，底部做了向外延展的圆弧过渡底座，底座直径控制在适配标准国际象棋棋盘格边长的尺寸范围内，保证棋子放置在单个棋格内不会超出格线边界，和相邻棋子摆放时不会出现干涉；底座向上先做一段收窄的锥面过渡，再衔接中部的内凹弧面握持区，这个区域的直径刚好适配成年人手指捏持的尺寸，挪动棋子时手指可以自然贴合弧面，不会出现打滑的问题；握持区向上再通过阶梯凸台过渡到顶部的城堡造型结构，顶部做了多层同心圆环的凹凸结构，既还原了车棋子传统的城堡塔楼视觉特征，也没有设置过深的凹槽，避免铸造后清砂困难、日常使用积灰难以清理的问题。从安装和使用边界来看，整个棋子的总高度和同套其他棋子保持严格的比例差，车的高度介于象和后之间，符合国际象棋棋子的常规尺寸比例规范，底部平面做了0.2mm的平面度公差要求，保证和棋盘表面接触时贴合平稳，不会出现晃动感；所有外表面的转角都做了R0.5以上的圆角处理，一方面是满足铸造工艺的拔模要求，减少拔模斜度带来的外观缺陷，另一方面也避免使用过程中磕碰掉漆、划伤棋盘表面。

　　结构上整体为实心回转体，没有设置内部空腔，既保证了棋子的配重手感，挪动时有足够的坠感不会显得轻飘，也简化了铸造模具的结构，不需要设置额外的砂芯，降低模具制作和批量生产的成本；顶部的同心圆环结构深度控制在1mm以内，拔模斜度设置为1.5度，保证模具开模时不会出现粘模、拉伤的问题，外表面的所有分型线都设置在结构的阶梯转折处，后续打磨抛光时可以快速去除分型线痕迹，不会在光滑弧面上留下打磨印记影响外观质感。

　　在实际生产适配性上，这个结构既可以适配锌合金压铸、铝合金重力铸造等金属铸造工艺，也可以稍作调整后用于注塑工艺生产塑料材质的普及型棋子，不同工艺下只需要调整对应的拔模斜度和壁厚参数，核心的造型结构不需要做大幅改动；底座的下平面可以预留后续粘贴毛毡垫的凹槽，粘贴毛毡后可以进一步降低挪动棋子时和棋盘的摩擦噪音，也能避免刮伤木质、皮质棋盘的表面，凹槽深度设置为0.3mm，刚好适配常规毛毡垫的厚度，粘贴后毛毡不会突出底座平面，也不会出现边缘起翘的问题。
