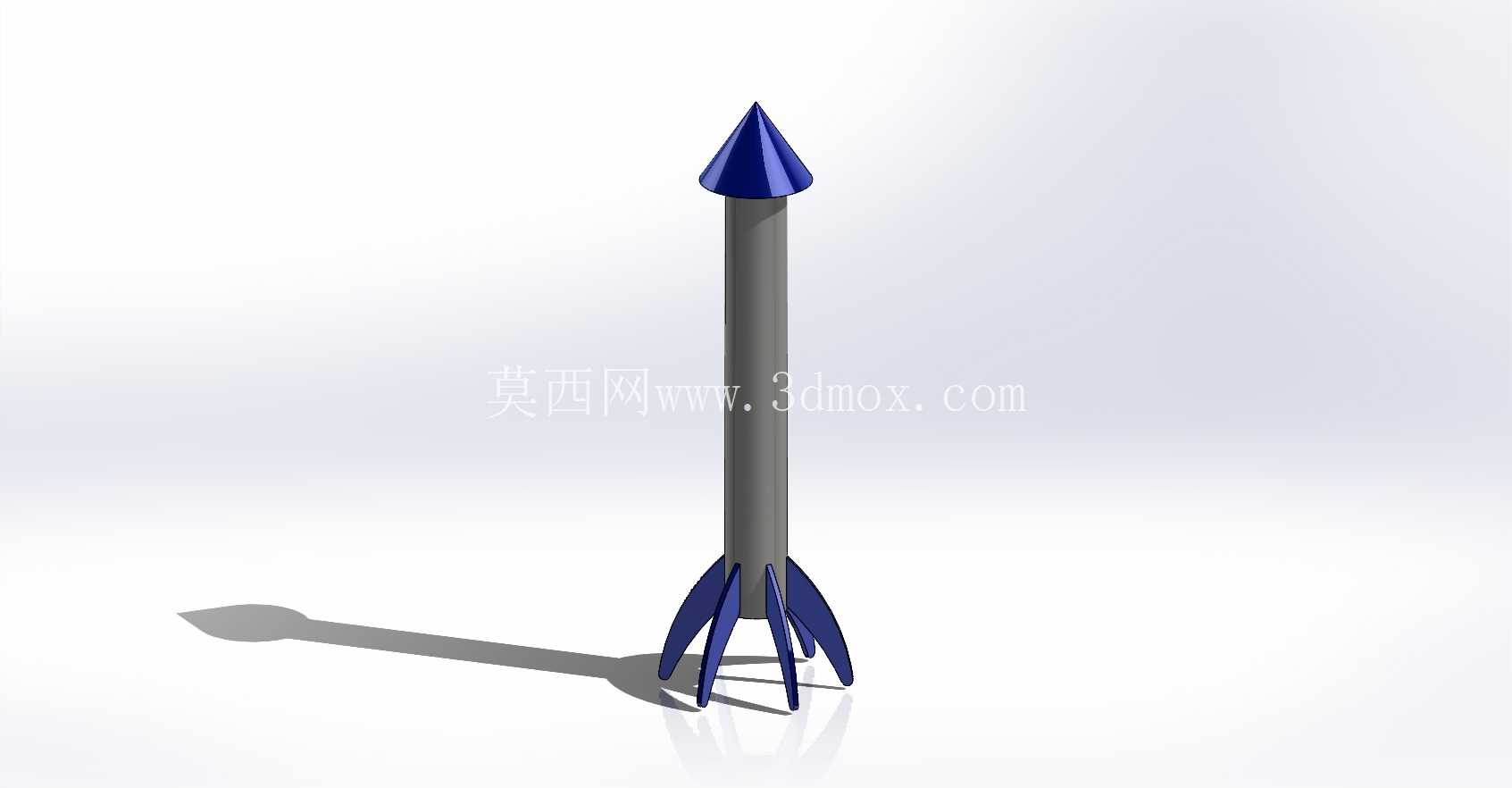

带尾翼稳定结构的锥头箭体造型设计

　　这款箭形构件的三维结构设计，最初是面向小型气动试验平台的验证件开发，同时也可作为铸造工艺教学的典型演示样件使用。在高校航空航天类专业的基础气动实验场景中，这类简化箭体结构常被用来验证低速气流下的头部锥角适配性、尾翼稳定效率，不需要复杂的控制结构就能完成基础的飞行稳定性测试，相比等直径圆柱无尾翼的结构，其姿态保持能力提升明显，在低速抛射试验中不会出现无规律滚转或头体翻转的问题。从结构功能来看，头部采用实心圆锥构型，锥角经过反复调整，既保证了前端的结构强度，避免撞击时出现头部溃缩，也能在飞行过程中有效降低迎风面的空气阻力，锥面与柱身的衔接处做了极小的圆角过渡，避免气流在衔接位置产生分离涡流，减少飞行过程中的气动阻力波动。

　　中部柱身采用等直径薄壁圆筒结构，内部预留了足够的空腔，可以根据不同试验需求加装配重块、微型传感模块，柱身的壁厚均匀性是设计时重点控制的参数，整个柱身的壁厚偏差控制在0.1mm以内，避免因质量分布不均导致的飞行姿态偏移，柱身外表面做了光滑处理，没有多余的凸起结构，减少飞行过程中的摩擦阻力。尾部的四片对称尾翼采用后掠翼构型，翼片与柱身的连接位置做了加厚的过渡圆角，保证尾翼与柱身的连接强度，即使在落地撞击时也不会出现尾翼断裂的问题，四片尾翼沿柱身周向均匀分布，夹角误差控制在0.5度以内，保证各个方向的气动阻尼一致，飞行过程中不会出现偏航。

　　设计过程中首先确定的是整体的质心位置，通过调整头部锥段的长度、尾翼的安装位置，将整体质心控制在柱身总长度的前三分之一位置，压心位于质心后方，保证结构的静稳定度符合低速飞行的要求，避免出现飞行失稳的问题。外形尺寸方面，整体总长控制在220mm，柱身直径为20mm，头部锥段长度为35mm，尾翼的展长为15mm，尾翼后掠角为30度，所有尺寸的设计都适配常规的小型低速风洞试验段尺寸，不需要额外的夹具改造就能直接安装在风洞的固定支架上完成气动参数测试。

　　安装边界上，柱身尾端预留了标准的M5内螺纹接口，可以直接连接试验台的固定杆，也可以适配小型固体助推器的连接端，不需要额外加工连接结构就能完成不同场景的装配，尾翼的最外侧边缘距离柱身轴线的距离为25mm，安装时只要保证周边30mm范围内无遮挡结构，就不会影响尾翼的气动作用，头部锥尖位置做了0.2mm的圆角处理，避免加工和装配过程中出现尖锐边角划伤操作人员的问题。在铸造工艺适配性上，整个结构的拔模斜度设置合理，柱身部分的拔模斜度为1度，尾翼部分的拔模斜度顺着翼片的倾斜方向设置，不会出现倒扣结构，能够直接采用砂型铸造完成毛坯生产，后续只需要少量的机加工就能达到设计尺寸要求，适合小批量的教学试验件生产，不需要复杂的加工工序就能完成成品制作。结构的受力分析阶段，重点校核了尾翼与柱身连接位置的应力集中情况，通过加大连接圆角的方式，将最大应力控制在材料许用应力的三分之一以下，即使在落地冲击载荷下，连接位置也不会出现开裂问题，头部锥段的实心结构也能承受多次撞击载荷，满足重复试验的使用需求。
