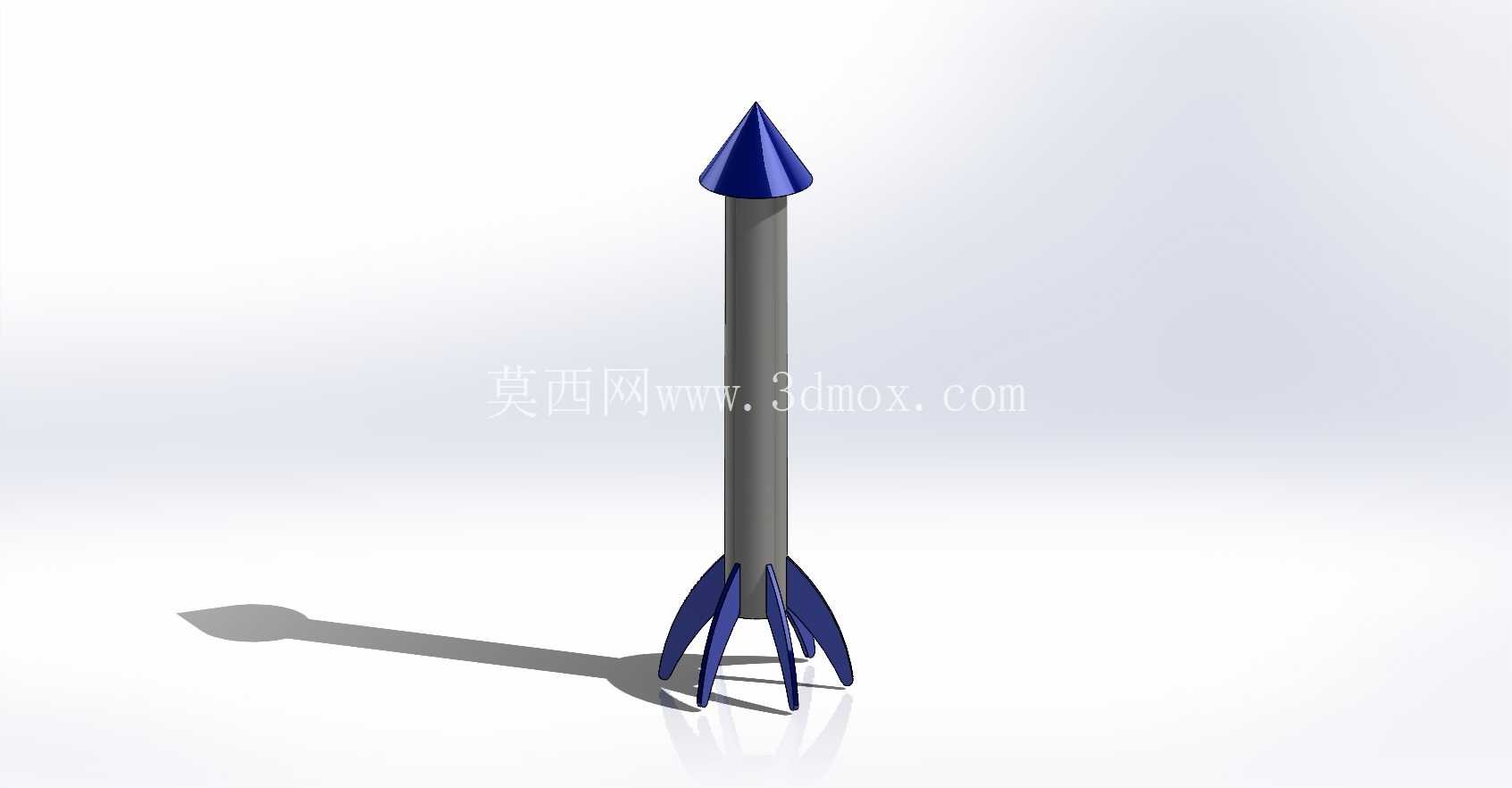

本次完成的火箭结构三维设计,核心面向航天科普教具开发、小型探空火箭原型验证以及铸造工艺仿真验证场景,在建模阶段就充分考虑了后续铸造生产的脱模斜度、壁厚均匀性要求,避免后续开模过程出现局部壁厚差过大导致的缩孔、浇不足等铸造缺陷。从实际用途来看,该结构既可以作为中小学航天科普展厅的等比例缩放展示样件,也可用于小型固体燃料探空火箭的气动外形验证,还能作为铸造工艺教学中典型的薄壁回转体类铸件实操案例,覆盖从科普展示、教学实训到原型验证的多场景需求。
设计过程中优先遵循气动外形优先的原则,箭体整体采用等直径回转体构型,头部采用冯卡门曲线整流罩设计,相比传统锥形整流罩能有效降低跨音速飞行阶段的压差阻力,整流罩与箭体连接位置设计了1.5度的脱模斜度,完全适配砂型铸造、熔模铸造的起模要求,不需要额外设计复杂的侧向抽芯结构就能完成整体铸造成型。箭体尾部的稳定翼面采用对称梯形布局,四个翼面沿箭体周向90度均匀分布,翼根位置设计了加厚的安装凸台,凸台上预留了两个定位销孔与一个紧固螺纹孔,既可以满足飞行状态下翼面的结构强度要求,也方便铸造完成后翼面与箭体的快速拆装,不需要额外设计复杂的连接结构。
从安装边界来看,箭体主体外径控制在120mm,整体长度不含尾喷管段为1200mm,整流罩长度占总长度的18%,内部预留了直径100mm、长度200mm的载荷舱空间,可容纳小型航电设备、降落伞回收装置等功能组件,载荷舱与箭体主体的连接位置设计了阶梯式定位止口,止口配合公差选用H7/h6,既保证装配后的同轴度要求,也能降低铸造后的机加工余量。尾段的喷管部分采用收敛-扩张构型,收敛段半角为30度,扩张段半角为15度,喷管与箭体尾段采用法兰边连接,法兰边厚度为8mm,均匀分布6个M6的连接螺纹孔,安装时法兰边与箭体尾段的贴合面平面度要求控制在0.1mm以内,避免高温燃气从连接缝隙泄漏。
建模阶段特意对所有转角位置做了R2-R5的圆角过渡,完全消除锐边尖角,一方面是避免铸造过程中出现应力集中导致的冷隔缺陷,另一方面也能降低飞行过程中的气动热集中效应。箭体壁厚整体控制在4mm,翼面位置从翼根的6mm均匀过渡到翼梢的2mm,既保证结构强度满足10个G的轴向过载要求,也尽可能控制整体结构重量,符合航天产品轻量化的设计原则。针对铸造工艺的特殊要求,在箭体内壁对应翼根的位置设计了局部加厚的工艺补贴,补贴厚度从翼根位置的3mm向两侧均匀过渡,长度为50mm,能有效补偿铸件冷却过程中的体积收缩,避免翼根位置出现缩松缺陷。
考虑到后续如果做飞行验证的场景,箭体质心位置设计在距离头部顶点45%总长度的位置,压心位置在质心后方10%总长度处,保证飞行过程中的静稳定度满足要求,不需要额外增加配重就能实现稳定飞行。整流罩内部设计了十字形的加强筋,筋条厚度为2mm,高度为10mm,既可以提升整流罩的结构刚度,避免发射过程中受气动载荷发生变形,也不会过多增加整流罩的整体重量。尾段内部预留了发动机安装座的定位接口,安装座中心与箭体轴线的同轴度要求控制在0.2mm以内,保证发动机推力线与箭体轴线重合,避免飞行过程中出现推力偏斜导致的弹道偏离。
整个模型的所有配合面都预留了0.3mm的机加工余量,非配合面完全按照铸造毛坯面设计,不需要后续额外加工就能满足外观展示要求,对于铸造过程中需要设置浇口、冒口的位置,特意在箭体头部顶端、尾段法兰边位置预留了工艺凸台,后续加工时可以直接将工艺凸台切除,不会破坏箭体的主体外形。翼面与箭体的连接位置设计了0.5mm的装配间隙,涂装后可以实现紧密配合,不会出现松动或者装配困难的问题。
