小型模型火箭三角支撑发射台结构

这套三角支撑式模型火箭发射台，主要面向中小尺寸固体动力模型火箭的户外发射场景使用，在青少年航天科普活动、高校航模社团实训、业余航天爱好者发射测试等场景中承担发射导向、姿态稳定的核心作用。区别于大型航天发射场的重型发射工位，这类小型发射台不需要复杂的加注、脐带管线配套，仅需完成箭体初始垂直定位、发射导向杆固定、发射反冲力承载三个核心功能，整体结构做了极致的轻量化处理，单人即可完成携带与场地架设。

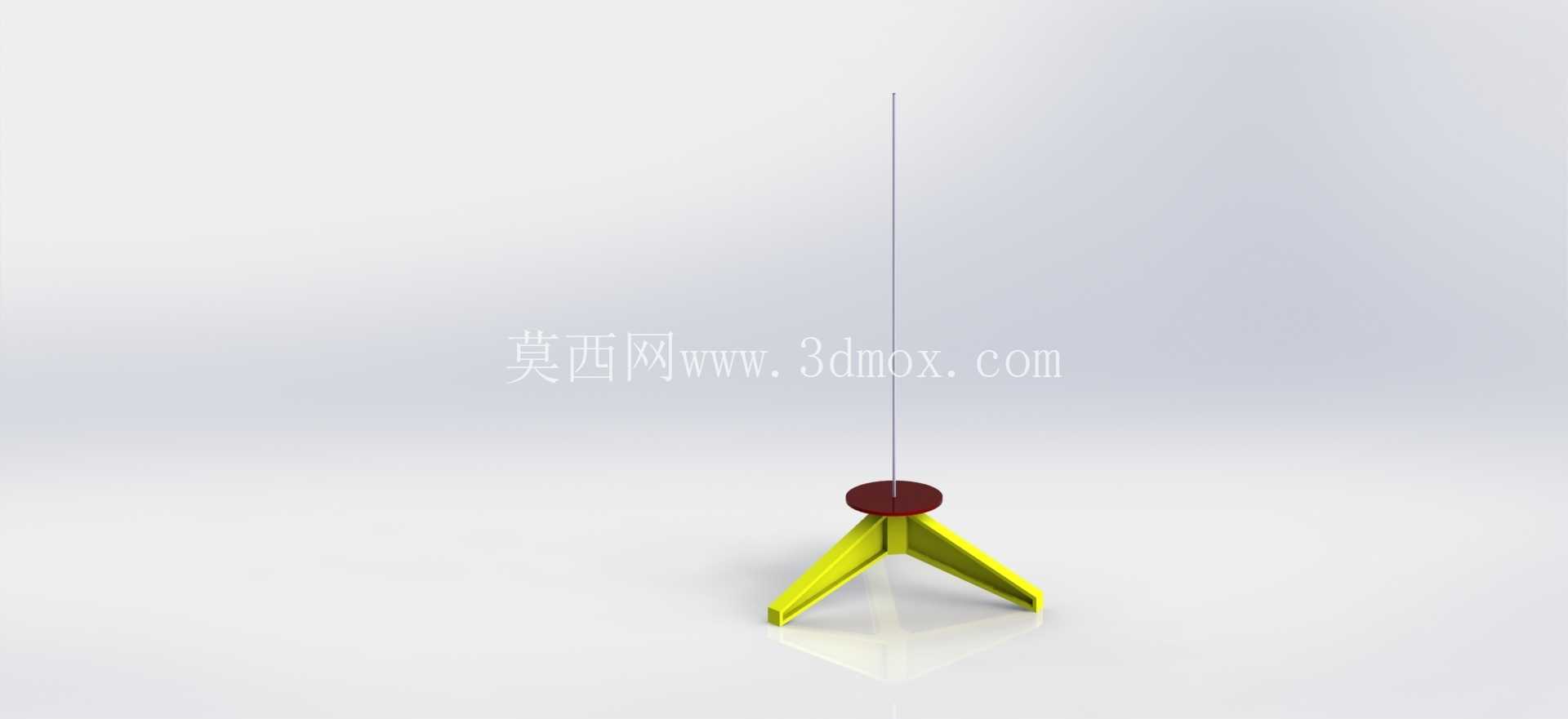

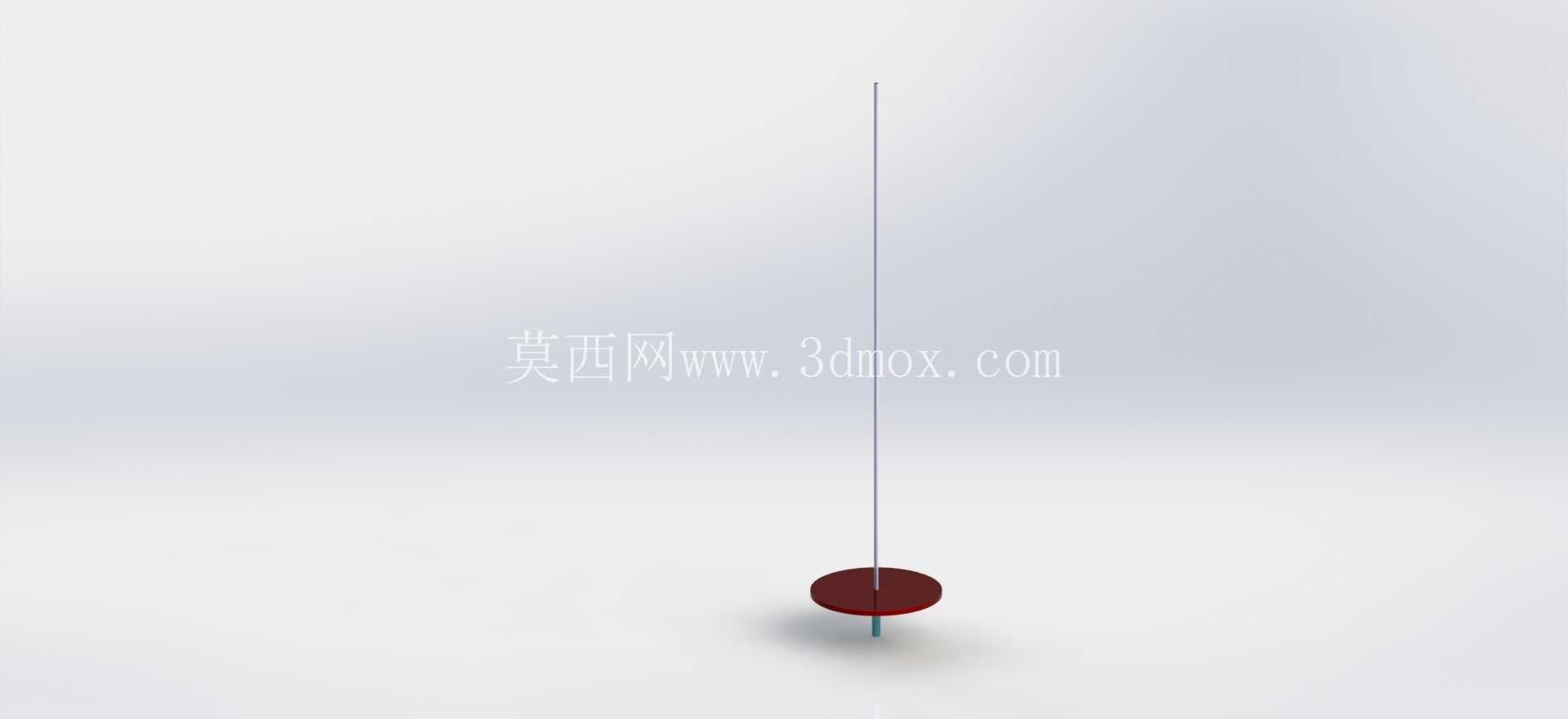

从功能特性来看，该发射台采用三等分辐射式三角支腿结构，三个支腿沿中心轴线呈120°均匀分布，这种布局的核心优势是在不增加额外配重的前提下，能获得最大的支撑稳定边界，支腿末端做了平底加宽处理，在草地、硬化路面、砂石地等不同平整度的场地架设时，都能通过微调支腿着地角度保证中心导向杆的垂直精度，避免因发射台倾斜导致火箭初始发射轨迹偏移。中心位置设置了圆形箭体承托台，承托台直径略大于常规小尺寸模型火箭的箭体外径，发射时火箭发动机喷出的高温高速燃气直接作用在承托台表面，不会直接冲刷地面造成扬尘或者引燃地表枯草，承托台中心预留了导向杆安装孔，细长的金属导向杆垂直向上贯穿孔位固定，箭体尾部的导向管套在导向杆上，在发动机点火后的初始滑行阶段，导向杆会约束箭体的运动轨迹，保证火箭在出杆瞬间获得稳定的垂直向上初速度，避免发动机推力偏心导致的发射侧翻。

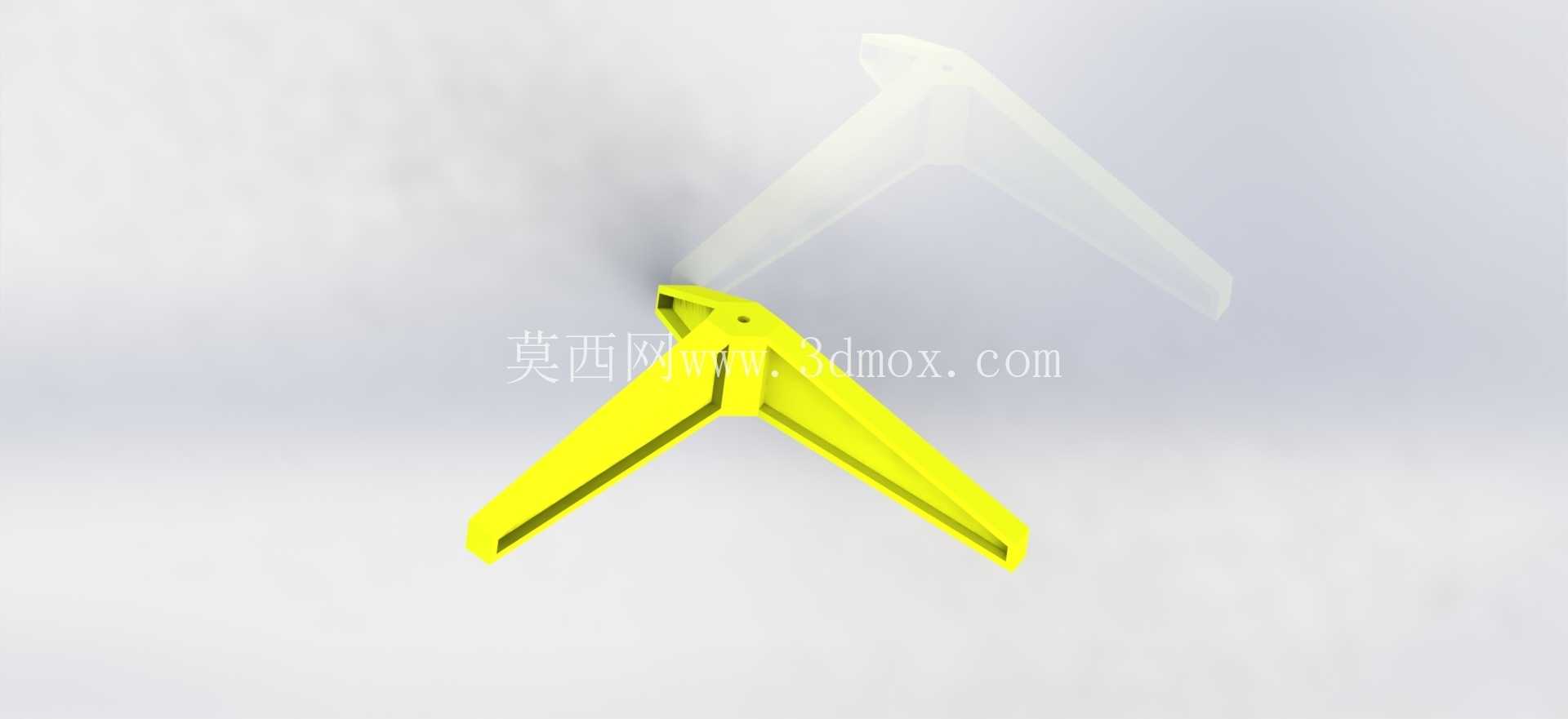

设计思路上，整套结构完全围绕便携性与可靠性两个核心指标做平衡，没有多余的装饰性结构，所有承力部件的截面尺寸都经过受力校核：支腿采用等截面斜向支撑结构，从中心承托台底部向外下方延伸，受力时三个支腿同时承受压应力，不存在单侧受拉的薄弱点，材料选用上兼顾轻量化与结构强度，支腿与中心承托台的连接位置做了加强筋过渡，避免发射瞬间的冲击力导致连接部位断裂。导向杆的长度经过匹配计算，既保证足够的导向行程让火箭在离杆时达到足够的飞行速度，让尾翼能够产生足够的气动稳定力矩，又不会因为杆体过长导致携带不便、或者在有风环境下出现杆体晃动影响发射精度。

从安装边界与尺寸适配来看，该发射台的支腿展开后形成的支撑圆直径控制在合理范围，架设时不需要过大的平整场地，普通户外开阔地的小块平整区域即可完成部署；中心承托台的高度距离地面有足够间隙，能够避免地面凸起物干涉箭体安装，导向杆的安装孔径适配通用规格的模型火箭导向杆，不需要额外定制配件即可和市面上主流的小尺寸模型火箭配套使用。支腿收拢后整体体积小巧，可以放入普通航模收纳包中，转场运输时不会占用过多空间。在实际使用中，这类发射台不需要做永久地基固定，仅靠自身结构重量与三角支撑的稳定力矩即可承受小推力模型火箭的发射反冲力，架设时只需要通过简易水平校验调整三个支腿的伸出长度，保证导向杆垂直于水平面即可完成发射准备，整个架设过程不需要额外工具，单人两分钟内即可完成部署。针对发射时的燃气冲刷问题，中心承托台的结构做了导流斜面设计，发动机喷出的燃气接触承托台后会沿斜面向四周均匀扩散，不会形成反向气流冲击箭体尾部，影响火箭初始飞行姿态，同时也避免了燃气集中冲刷单一位置导致的结构过热变形。
