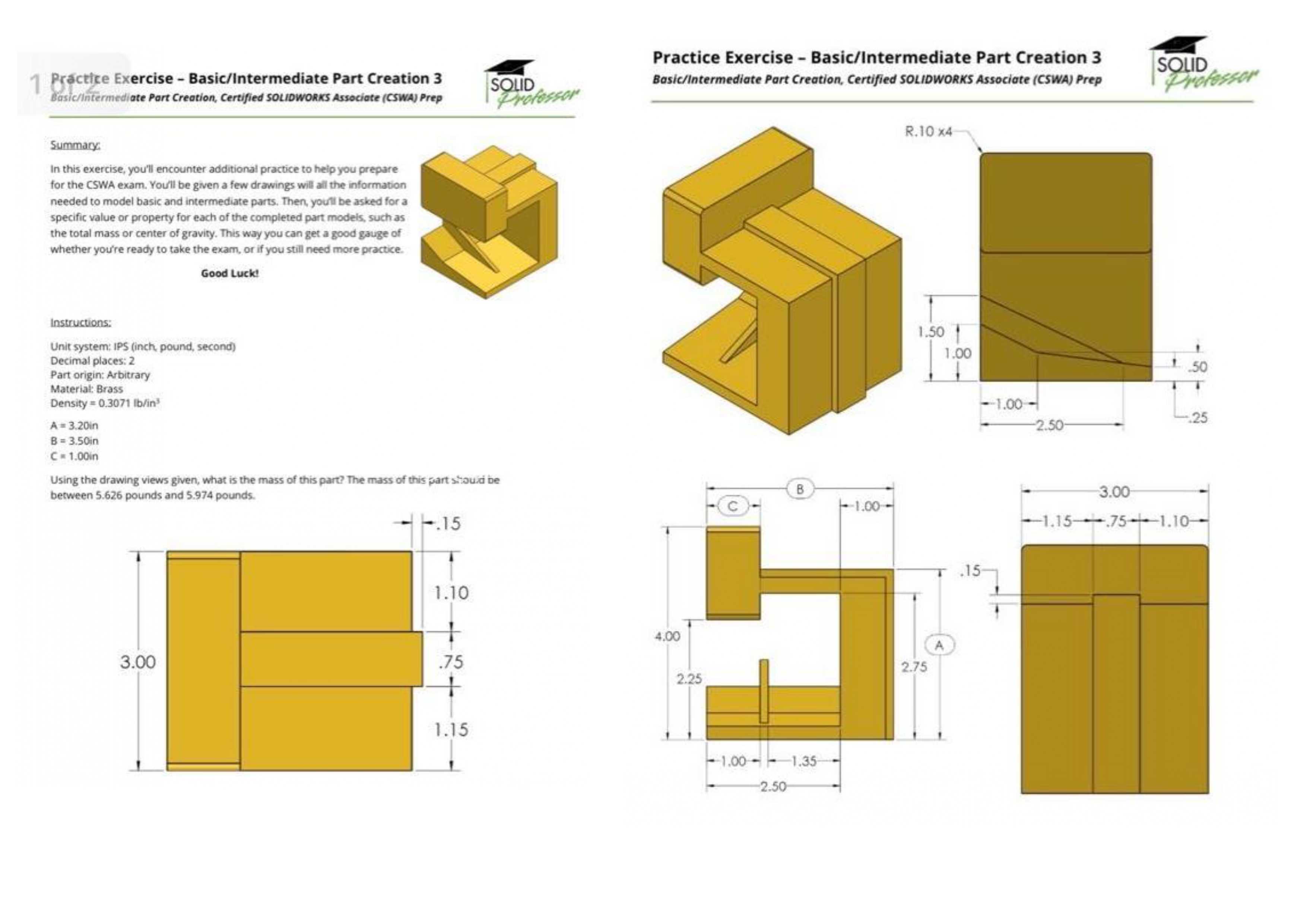

这套拼接式块体构件,核心服务于三维建模技能等级考核的实操训练场景,是应试者梳理建模逻辑、校验空间装配思维的典型练习载体。从实际应用场景来看,这类构件并非直接用于量产设备装配,而是复刻了工业领域中榫卯式定位块、工装卡接组件的核心结构特征,应试者在完成建模练习的过程中,能够同步掌握工业块类定位零件的设计逻辑,为后续从事工装夹具设计、模具镶件拆分工作打下基础。
从产品功能特性上看,构件采用对称式块体拼接结构,主体由三个互相垂直的基准面作为定位基准,其中竖直方向的L型立块作为主要支撑结构,内侧预留的矩形卡槽与水平方向的凸台块形成间隙配合,斜向设置的加强筋块卡接在立块与底座的夹角位置,既能够模拟实际工业零件中加强结构的受力传递路径,也能考察建模者对斜向特征定位、几何约束添加的掌握程度。所有拼接面均采用无圆角的直面设计,刻意规避了复杂曲面特征,将考核重点集中在草图绘制的尺寸精度、特征拉伸的方向控制、装配配合的约束逻辑上,完全匹配CSWA考试对基础建模能力的考察方向。

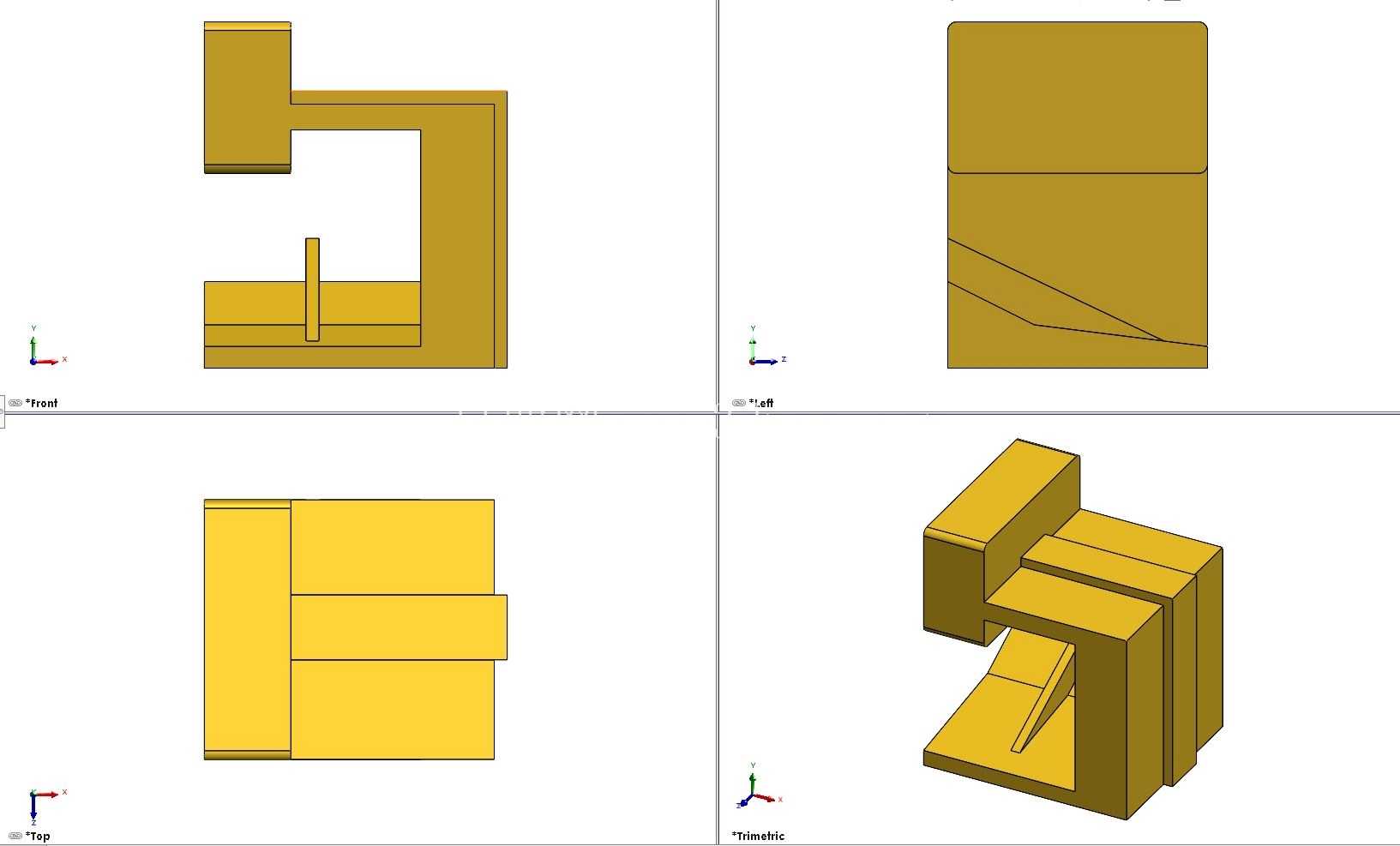

设计思路上,这套构件刻意设置了几处容易出错的定位细节:立块内侧的凸台高度与卡槽深度存在0.1mm的设计差值,用来考察建模者对尺寸公差的敏感度;斜向筋块的两个端面分别与立块内壁、底座上表面完全贴合,需要建模者通过几何约束而非直接输入尺寸来完成定位,还原了实际设计中参考面定位的工作场景;四个视图分别对应工程图中的主视、俯视、左视与等轴测视角,建模者可以通过多视图对照校验自身建模的尺寸偏差,养成多视角核对模型的职业习惯。
从外形尺寸与安装边界来看,整套构件的最大外轮廓控制在150mm×120mm×100mm的立方空间内,所有拼接块的配合面均设置了0.05mm的模拟装配间隙,符合实际工装零件的装配公差要求。立块的外侧端面为完全平面,可作为整个构件的安装基准面,模拟实际生产中定位块固定在工装基板上的安装状态;底座的下表面设置了模拟定位槽,对应工装基板上的定位销安装位置,还原了真实零件的安装边界条件,让练习过程不局限于软件操作,更能对接实际工业设计的安装要求。
在建模练习过程中,从业者可以通过这套构件梳理自顶向下的设计思路:先确定整体外轮廓基准,再拆分各个拼接块的独立特征,最后通过装配约束验证各个块体的配合间隙是否符合设计要求,这一流程完全对应实际模具设计中镶件拆分、工装设计中定位块组合的工作流程。不少应试者在练习这类构件时,容易忽略斜向筋块的角度定位,导致装配时出现干涉,这也恰恰反映了实际工作中容易出现的设计疏漏——即只关注正向尺寸,忽略斜向特征的角度约束,通过反复练习这类构件,能够有效纠正建模时的不良习惯,提升设计的严谨性。
不同于复杂的整机模型,这类基础拼接构件更考验建模者的基本功,从草图的完全约束到特征的顺序排布,再到装配时的配合选择,每一步都对应着实际工作中的基础操作。很多刚入行的结构设计师容易追求复杂曲面建模,却忽略了基础块类零件的尺寸精度控制,而实际生产中八成以上的工装、模具零件都是这类规则块体结构,尺寸精度直接影响最终的装配效果与设备运行稳定性,这类练习构件的存在,就是为了帮助从业者夯实基础建模能力,建立严谨的尺寸标注与约束习惯,避免在实际工作中出现因尺寸偏差导致的零件报废、装配干涉等问题。
