在小型自动化执行机构选型与结构适配过程中,这类金属齿轮舵机是小扭矩角度控制场景里的核心执行部件,常被用于航模舵面控制、小型教育机器人关节驱动、智能小车转向机构、自动化设备小行程工位切换等场景,其核心作用是接收PWM控制信号,输出指定角度的旋转动作,配合控制板实现精准的角度位置保持,相比普通直流电机自带位置反馈与减速组,不需要额外搭建减速与位置检测回路,能大幅简化小型执行机构的设计复杂度。

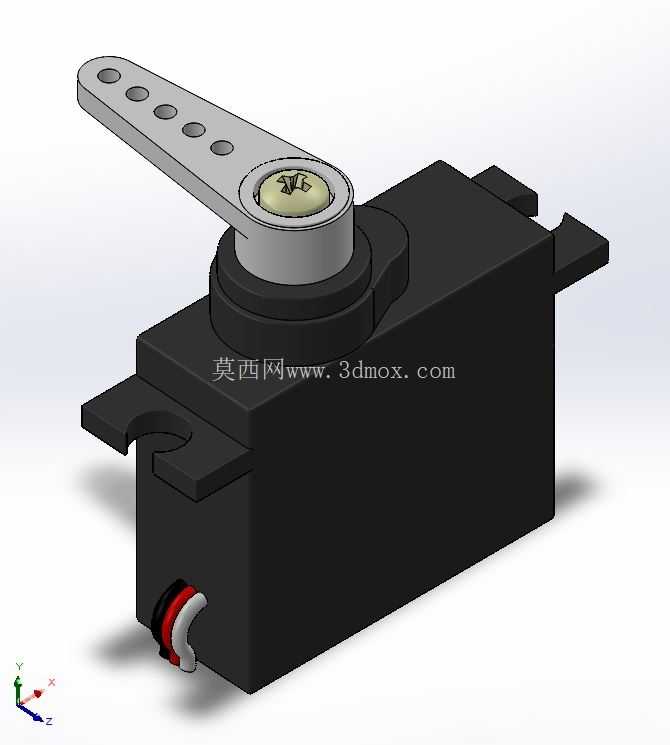

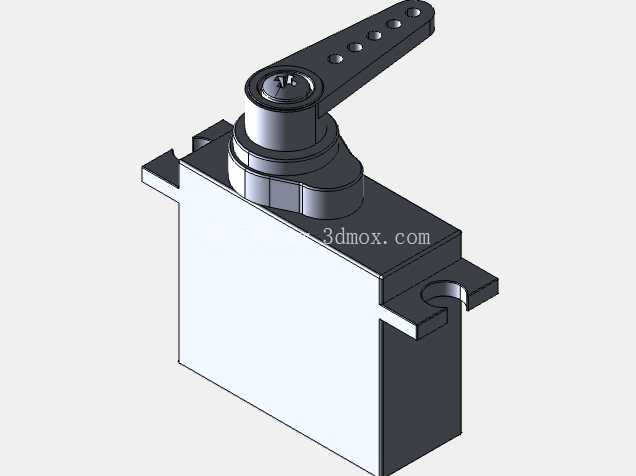

从结构设计逻辑来看,这款舵机采用标准矩形主体外壳设计,外壳两侧伸出带安装孔的固定耳,安装耳的孔位间距、孔径尺寸完全适配行业通用的标准舵机安装规格,不需要额外定制安装支架就能直接替换同规格的其他型号舵机,降低设备迭代时的结构改造成本。主体外壳采用上下扣合结构,上半部分为减速组容纳腔,下半部分为驱动电机与控制电路板容纳腔,输出轴从减速腔顶部垂直伸出,搭配一字型金属摇臂,摇臂上开设多个等间距的安装孔,方便不同连杆机构的铰接安装,适配不同行程的传动需求。
设计过程中首先考虑的是输出扭矩与结构强度的平衡,内部减速组采用金属齿轮组设计,相比塑料齿轮舵机,能承受更大的堵转扭矩,在频繁正反转、瞬时冲击负载的工况下不容易出现打齿失效的问题,适合在需要频繁动作、负载存在波动的场景下使用。输出轴采用金属轴套配合轴承支撑,减少径向晃动量,保证角度控制的重复定位精度,避免长期使用后轴系磨损导致的角度偏差。外壳的固定耳与主体为一体化结构,安装时的锁紧力不会直接作用在内部减速组壳体上,避免安装过紧导致的内部齿轮卡滞问题。
从安装边界来看,主体的长宽高尺寸符合标准微型舵机的尺寸规范,主体宽度方向的尺寸控制在适配标准舵机安装槽的范围内,安装耳的突出长度刚好满足M2/M2.5螺丝的锁紧空间需求,不会因为安装耳过长占用额外的设备内部空间。输出轴的中心高度与同规格标准舵机保持一致,在替换安装时不需要调整连杆的铰接高度,直接更换就能完成设备维护。摇臂的安装孔位沿摇臂长度方向等距分布,最外侧孔位对应的旋转线速度最大,适合需要大行程小推力的场景,靠近输出轴的孔位输出力更大,适合小行程大推力的驱动场景,设计时可以根据实际负载的力臂需求选择对应的安装孔位,不需要额外定制摇臂。
在实际应用适配中,这类舵机的控制信号为标准的50Hz PWM信号,脉冲宽度与输出角度一一对应,控制逻辑通用,能适配市面上绝大多数的舵机控制板、单片机IO口输出,不需要额外编写复杂的驱动协议。内部集成的位置反馈电位器与输出轴直接联动,能实时检测输出轴的实际角度,配合控制电路形成闭环,在负载不超过额定扭矩的情况下,能稳定保持在指定角度位置,即使受到外力扰动也能快速回到设定位置。外壳的接缝处做了简单的限位卡扣设计,组装时不需要额外打胶就能实现上下壳的初步固定,配合四角的锁紧螺丝就能实现壳体的紧密贴合,一定程度上阻挡日常使用中的灰尘进入减速组,延长齿轮组的使用寿命。
在结构建模过程中,需要重点关注输出轴与减速腔的同轴度公差,轴系的同轴度偏差会直接导致齿轮啮合间隙不均匀,转动时出现卡顿、噪音增大的问题,同时也会加速齿轮的磨损。安装耳的安装孔位置度需要严格控制,避免安装时出现孔位错位,导致螺丝强行锁紧后壳体变形,压迫内部齿轮组。摇臂与输出轴的配合采用D型轴孔配合,能有效传递扭矩,避免长期正反转后摇臂与轴之间出现打滑,导致角度控制失效。建模时所有的配合面都预留了合理的装配间隙,既不会因为间隙过大导致晃动,也不会因为间隙过小导致组装困难,适合批量生产时的装配公差要求。
