十字轴式双端接杆万向传动连接结构

这套万向传动结构主要用于解决两轴轴线不共线、存在角向偏移工况下的旋转动力传递问题，在各类需要变角度动力传输的设备场景中应用广泛，比如农用机械的动力输出端连接、轻工输送设备的错位轴传动、改装车辆的转向操纵传动链路、小型机床的进给机构动力传递等场景，都能见到这类结构的实际应用。和刚性联轴器不同，这类万向结构允许被连接的两根轴在一定角度范围内持续相对偏转，不需要严格保证两轴安装时的同轴度，能大幅降低现场安装的对中精度要求，抵消设备运行过程中机架振动、部件形变带来的轴线偏移量，避免轴系因附加弯矩出现断裂、轴承过早磨损的问题。

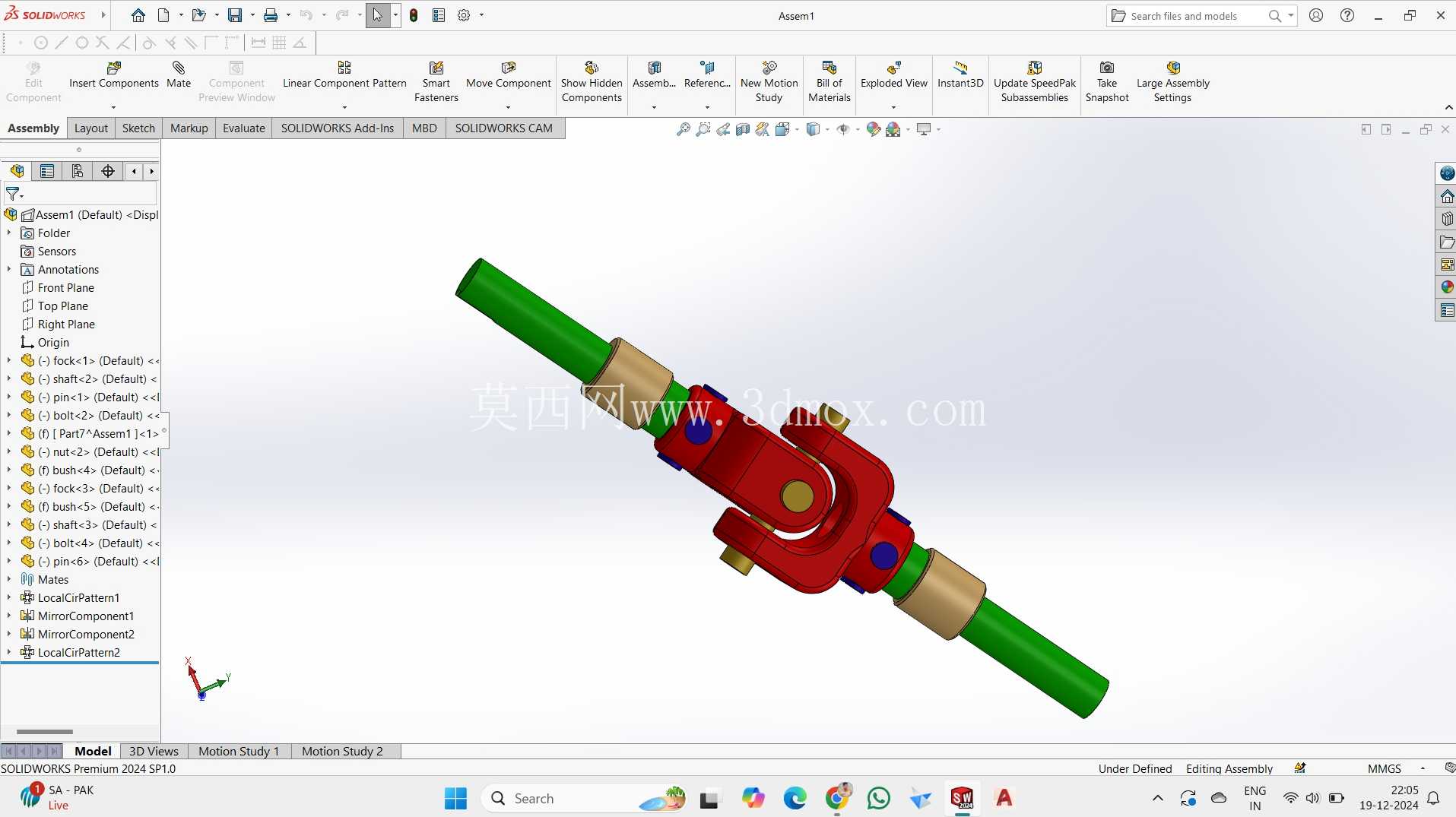

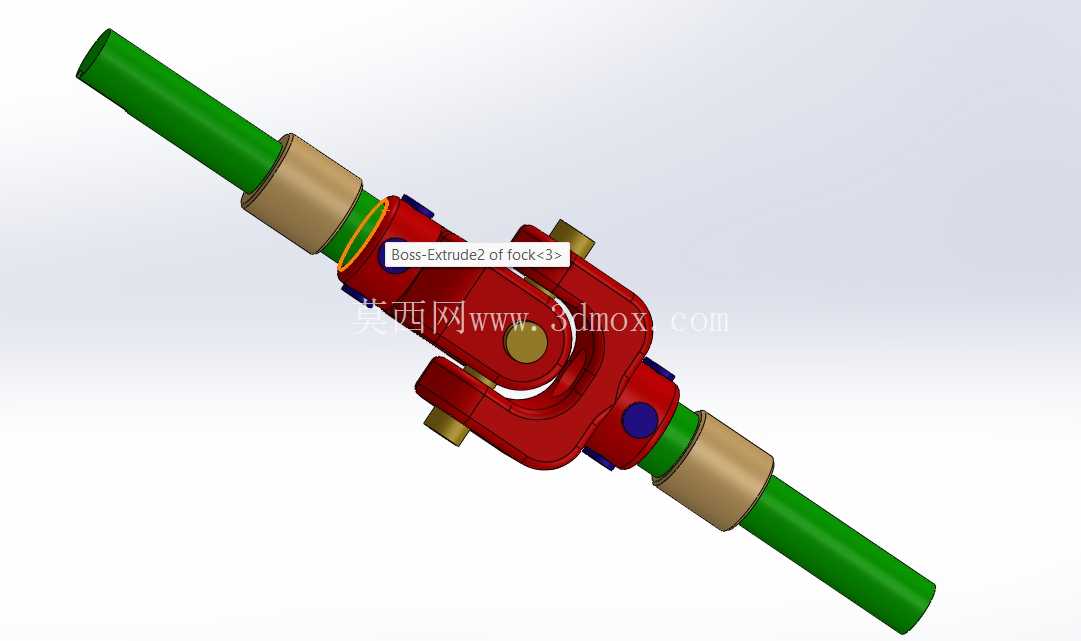

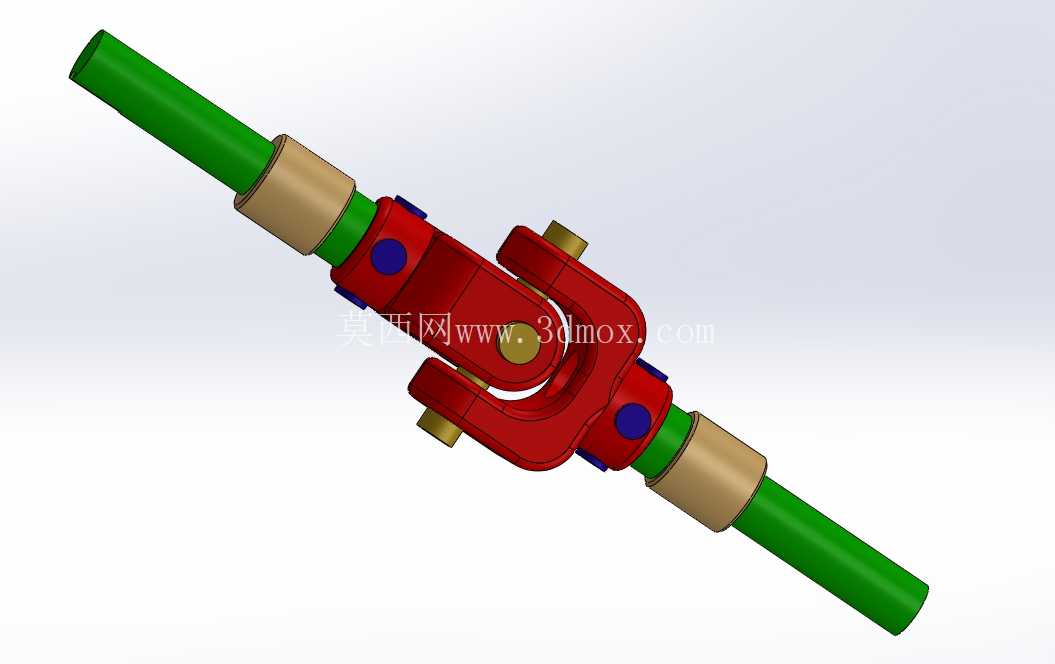

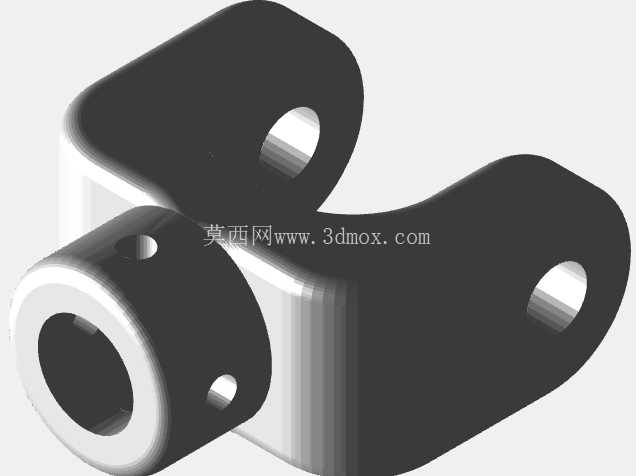

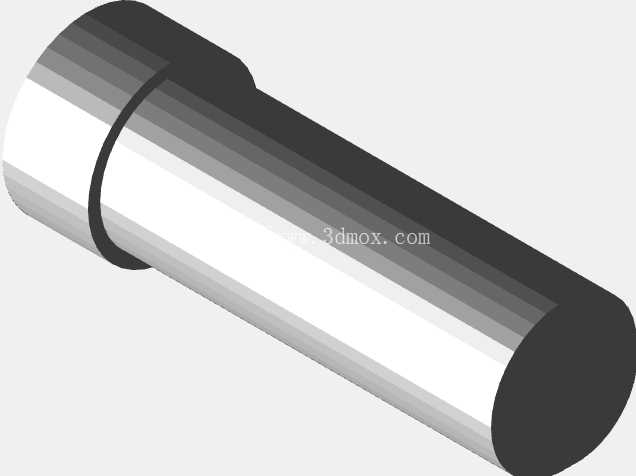

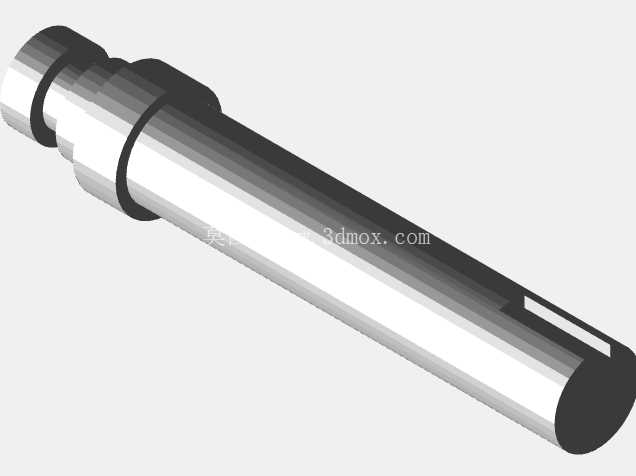

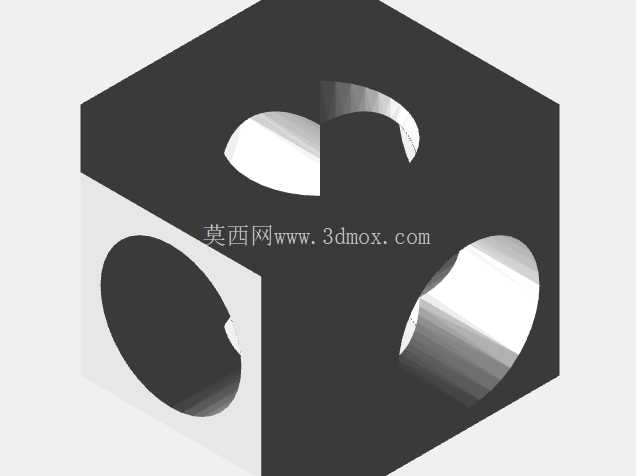

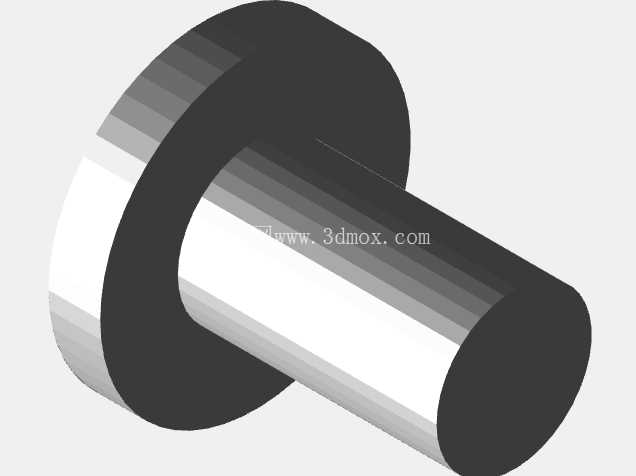

从结构细节来看，中间的十字轴是整个结构的核心传力部件，十字轴的四个轴颈分别嵌入两侧叉形接头的轴承孔内，每个轴颈与叉形接头之间都配置了滑动衬套，既可以降低相对转动时的摩擦阻力，也能承受传动过程中的径向载荷与冲击载荷，两侧的铜质衬套定位环卡在接杆的限位槽内，用来限制叉形接头在接杆轴向的窜动量，避免传动过程中叉形接头出现轴向滑移导致的传动间隙过大、传动冲击问题。两端的接杆采用等直径圆杆结构，表面做了光滑处理，既可以作为动力输入输出的连接端，直接插入配套的轴套、带轮或者链轮内通过顶丝固定，也可以根据实际安装需求对接杆长度进行二次裁切，适配不同的安装间距要求。

设计这套结构的时候，首先要核算十字轴的轴颈直径与叉形接头的叉臂厚度，确保在额定传递扭矩下，十字轴的弯曲应力、叉臂的剪切应力都在材料许用应力范围内，避免大扭矩传动下出现部件断裂失效。其次要合理设定十字轴轴颈与衬套的配合间隙，间隙过大会导致传动回差过大，影响传动精度，间隙过小则会在轴系偏转时出现卡滞，加剧衬套磨损。另外两侧接杆与叉形接头的连接采用过盈配合加径向顶丝固定的方式，既保证扭矩传递的可靠性，也方便后期维护时的拆卸更换。

在安装边界方面，这套结构的最大偏转角度可以达到单节35度，安装时需要保证两端接杆的轴线偏转角度不超过这个限值，否则会导致十字轴轴颈与衬套的接触应力急剧上升，大幅缩短部件使用寿命。接杆的外径为统一尺寸，配套的安装轴套内径需要与接杆外径保持间隙配合，配合公差控制在H8/h7区间即可，安装时两个叉形接头的叉孔轴线需要保持在同一平面内，避免出现附加的交变载荷。整个结构的轴向总长度可以根据两端接杆的插入深度进行小范围调整，适配安装间距存在小幅误差的装配场景，不需要额外加工调整垫片。

实际使用过程中，这类万向传动结构不需要复杂的日常维护，只需要定期在十字轴的衬套位置加注润滑脂，降低转动副的磨损速率即可，相比带橡胶弹性体的联轴器，这类金属结构的万向节耐温范围更广，在存在油污、少量粉尘的工况下也能稳定工作，不会出现橡胶件老化失效的问题，适合长期在工业生产场景下连续运行。在传动精度要求不是极高的中低速传动场景下，这类结构的可靠性远高于其他柔性传动部件，而且损坏后可以单独更换十字轴或者衬套，不需要整体更换整个传动部件，后期维护成本更低。
