深沟球滚动轴承装配结构三维设计

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，这套深沟球轴承的装配结构，覆盖了从家用小型电机、工业输送线辊筒、机床主轴到汽车传动箱等绝大多数需要回转支撑的场景，是机械结构中应用范围最广的标准支撑元件之一。从实际使用场景来看，这类轴承既可以承受纯径向载荷，也能在转速较高的工况下承受一定比例的轴向载荷，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的维护需求更低，互换性强，不需要定制特殊的安装基座就能快速替换，因此在通用设备的设计选型中，往往是轴系支撑的首选元件。

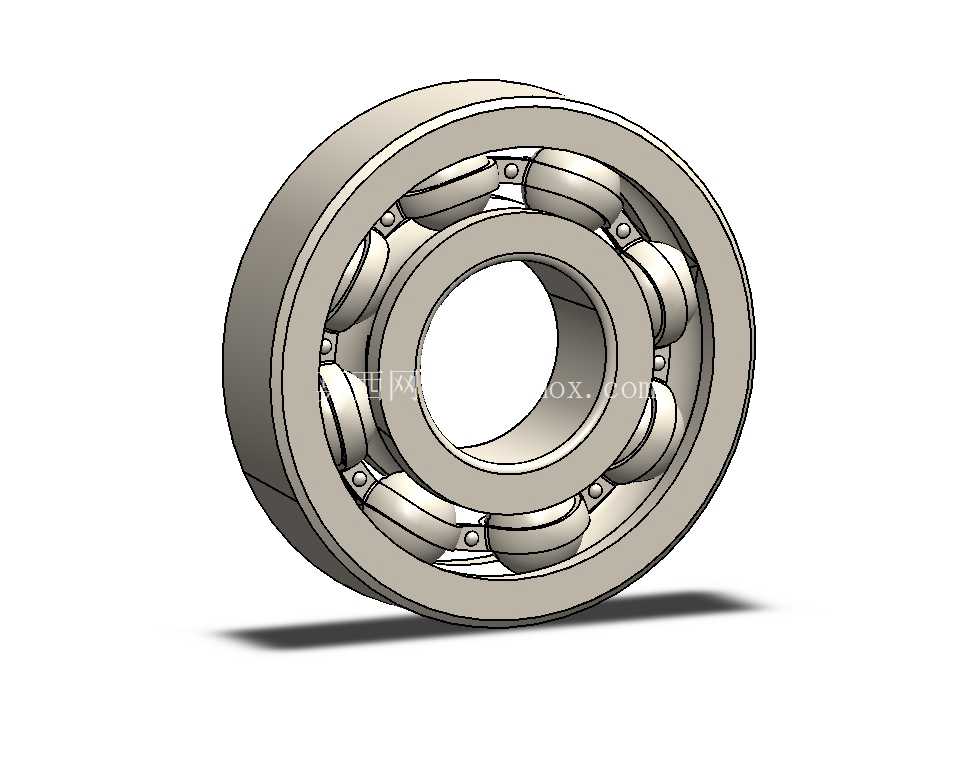

这套模型完整还原了深沟球轴承的全部装配组成：包括带弧形滚道的内圈、外圈，均匀排布在滚道之间的钢制滚动体，以及用于分隔滚动体、避免相邻滚珠直接接触产生摩擦磨损的保持架。设计过程中首先明确了各零件的配合边界：内圈与传动轴采用过盈配合，保证轴转动时内圈可以随轴同步回转，不会出现相对打滑磨损；外圈与轴承座孔采用过渡配合，既保证外圈安装后的定位稳定性，也方便后续检修时的拆卸更换。滚道的曲率设计是整个轴承的核心，内圈和外圈的滚道圆弧半径略大于滚珠的半径，这个微小的曲率差可以让滚珠与滚道之间形成合适的接触角，既保证载荷可以均匀传递到套圈上，也能避免接触应力过于集中导致的早期点蚀失效。

从安装尺寸边界来看，设计时需要严格控制几个关键尺寸：首先是轴承的内径，也就是与轴配合的公称尺寸，这个尺寸直接决定了适配的轴径范围；其次是轴承的外径，对应轴承座孔的加工尺寸，安装时外圈的端面要与轴承座的定位台阶完全贴合，避免运转过程中出现外圈窜动；然后是轴承的宽度尺寸，这个尺寸决定了轴系上的轴向定位空间，设计轴上的锁紧螺母、端盖等定位零件时，需要预留出对应的安装间隙，避免轴承被轴向压紧后出现预紧力过大的问题，导致运转时温升过高、润滑脂快速失效。保持架的设计采用了浪形冲压结构，兜孔的尺寸略大于滚珠直径，既可以将每个滚珠均匀分隔在固定的圆周位置，保证各滚珠受力均匀，也不会对滚珠的滚动产生额外的阻力，兜孔边缘的倒角设计可以避免保持架与滚珠、套圈之间出现锐边刮擦，减少运转过程中的金属磨屑产生。

在实际选型应用中，这类轴承的适用转速范围和载荷能力直接和尺寸参数相关：小尺寸的微型深沟球轴承可以适配每分钟上万转的高速工况，比如小型精密电机、牙科手机这类设备；大尺寸的同类型轴承则可以承受更大的径向载荷，应用在矿山设备、大型风机的重载轴系上。设计装配结构时还要考虑润滑与密封的预留空间，这套模型的套圈两侧预留了密封件的安装位置，可以根据使用工况选择加装接触式橡胶密封或者非接触式铁盖密封，密封结构可以阻挡外界的粉尘、水汽进入轴承滚道内部，同时避免内部的润滑脂泄漏，延长轴承的实际使用寿命。很多新手工程师在做轴系设计时容易忽略轴承的安装对齐问题，实际上如果轴和轴承座孔的同轴度偏差过大，会导致轴承在运转时承受额外的附加弯矩，滚道上的载荷分布不均，会大幅缩短轴承的使用寿命，这套装配模型在设计时也还原了各零件的同轴配合关系，内圈、外圈、滚动体的旋转中心完全重合，可以作为轴系结构设计时的参考基准，帮助工程师在建模阶段就校验安装位的同轴度公差，避免后续加工装配出现干涉或者受力异常的问题。另外在装配逻辑上，模型还原了实际的轴承装配顺序：先将保持架的半片与内圈定位，依次装入所有滚珠后再扣合另半片保持架，最后将外圈压装到位，这个装配顺序和实际生产中的轴承组装流程完全一致，也可以作为装配工艺设计的参考，帮助工艺人员规划合理的组装步骤，避免装配过程中出现滚珠散落、保持架变形的问题。
