空客AS350B3松鼠直升机带吊钩结构设计

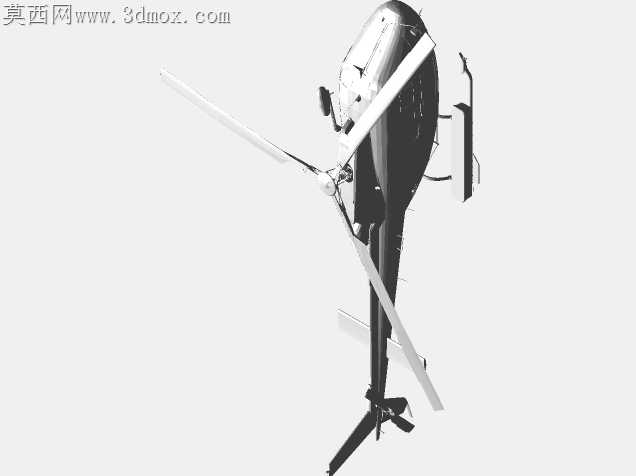

本作品为空中客车AS350 B3 ECUREUIL（松鼠）直升机的三维建模成果，建模过程围绕实机的气动外形与功能结构展开，在三维建模软件中首先完成整体比例的校准，以真机的公开尺寸参数为基准搭建主骨架基准轴，确定主旋翼轴、尾梁轴线、机身纵向基准面的空间位置关系，确保整体布局符合真机的重心分布逻辑。机身主体建模采用曲面放样结合实体修剪的方式，先绘制机身各截面的轮廓曲线，从前部的机头雷达罩区域，到中部的乘员舱段，再到后部的发动机舱与尾梁衔接段，逐段调整曲面的曲率连续性，保证机身外表面的顺滑度，还原AS350系列直升机标志性的圆润机头、窄长尾梁的外观特征。主旋翼系统建模单独拆分结构，包含三片主桨叶、桨毂、倾斜盘相关结构，桨叶采用翼型截面沿展向放样的方式制作，还原桨叶的预扭角度与翼型变化，桨毂部分细化了铰接结构的外观特征，确保旋翼部分的结构辨识度。尾桨部分按照涵道式尾桨的特征建模，还原尾梁末端的尾桨涵道、尾桨叶片以及尾部的垂直安定面、水平安定面的结构，同时还原机身侧面的起落架滑橇结构，滑橇的支撑臂与机身的连接位置、滑橇的弧度都参照实机比例调整。本次建模额外还原了机身腹部的吊钩结构，对应直升机外挂作业的功能特征，吊钩的挂载基座、锁扣结构都做了细节刻画。材质渲染阶段，机身主体采用哑光航空涂料质感，主旋翼桨叶添加前缘金属包边的材质区分，滑橇采用耐磨金属材质，玻璃风挡部分添加半透明带轻微反射的材质属性，整体渲染采用白底展示视角，清晰呈现整机的结构轮廓与各部件的位置关系。建模过程中对机身的检修口盖板、天线凸起、发动机舱散热口等细节都做了对应刻画，避免模型过于简化丢失识别特征，各部件的装配关系符合实机的结构逻辑，主旋翼与机身的连接位置、尾梁与机身的衔接过渡、尾桨与尾梁的安装位置都经过比例校验，确保模型整体的还原度，能够直观展现AS350 B3直升机带外挂吊钩构型的外观与结构特征。
