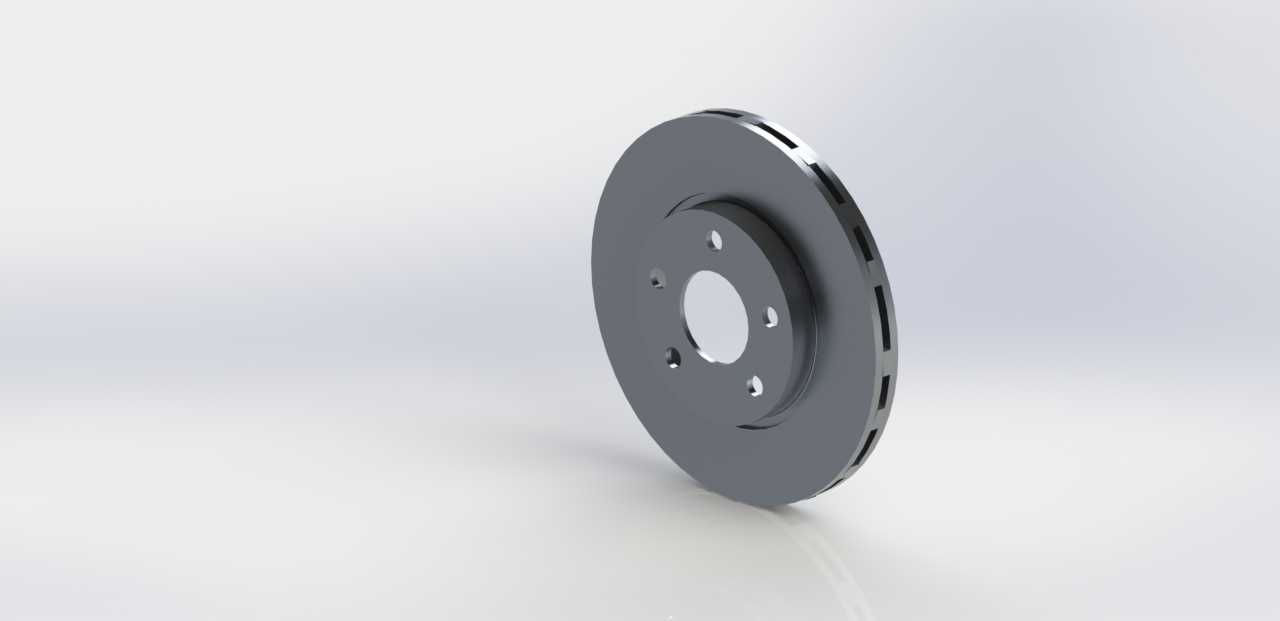

乘用车通风式Brembo刹车盘结构设计

　　该制动盘为乘用车前轮配套的通风式制动部件，主要适配民用乘用车辆的盘式制动系统，在车辆行驶过程中承担减速、驻车过程中的动能耗散作用，通过与制动卡钳的摩擦片配合，将车辆行进的动能转化为热能耗散到空气中，实现车辆速度的可控降低与稳定停驻。从结构设计来看，该制动盘采用双层通风腔体结构，两层摩擦盘面之间设置有径向分布的通风导流槽，车辆行驶时车轮带动制动盘旋转，可通过离心作用将腔体内部的热空气甩出，同时引导外部冷空气进入腔体内部，持续带走摩擦产生的热量，避免长时间制动工况下摩擦面温度过高引发的制动热衰减问题，保障连续制动场景下的制动力输出稳定性。安装端采用五孔定位布局，中心设置定位轴孔，可与乘用车前轮轮毂的安装法兰精准配合，

　　安装孔的位置度公差控制在0.05mm以内，确保制动盘安装后与轮毂轴线的同轴度，避免高速旋转时出现端面跳动引发的制动抖动问题。摩擦工作面采用平整环形结构，表面预留有合理的加工粗糙度范围，既保证与摩擦片的贴合接触面积，又能在制动初期快速完成摩擦副的磨合匹配。制动盘外缘设置有均匀分布的散热缺口，可进一步提升高速旋转时的空气扰动效率，强化整体散热能力，同时可降低制动盘的整体转动惯量，减少车轮端的非簧载质量，提升车辆悬架的响应表现。设计过程中充分考虑了安装边界的适配性，安装端面的止口尺寸与对应轮毂的定位凸台尺寸采用间隙配合，装配时可快速完成定位对齐，降低装配难度。摩擦面的厚度设计预留了足够的磨损余量，可满足全生命周期内的使用磨损需求，无需频繁更换。整体结构无多余的冗余设计，所有几何特征均服务于散热、安装、制动摩擦的核心功能，结构强度可满足常规民用道路行驶的制动载荷需求，在紧急制动工况下可承受足够的夹紧力与摩擦力矩，不会出现结构变形或开裂问题。
