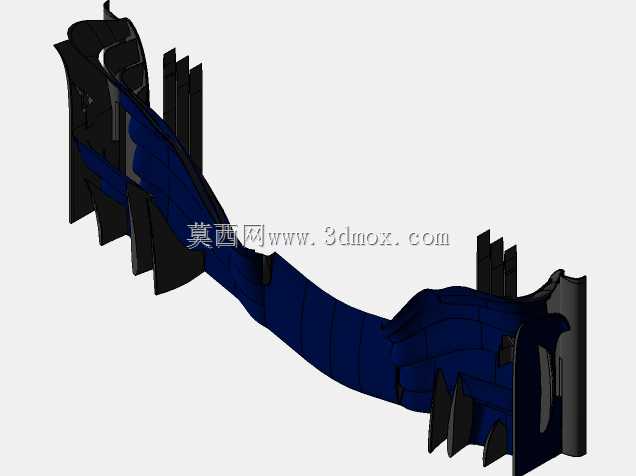

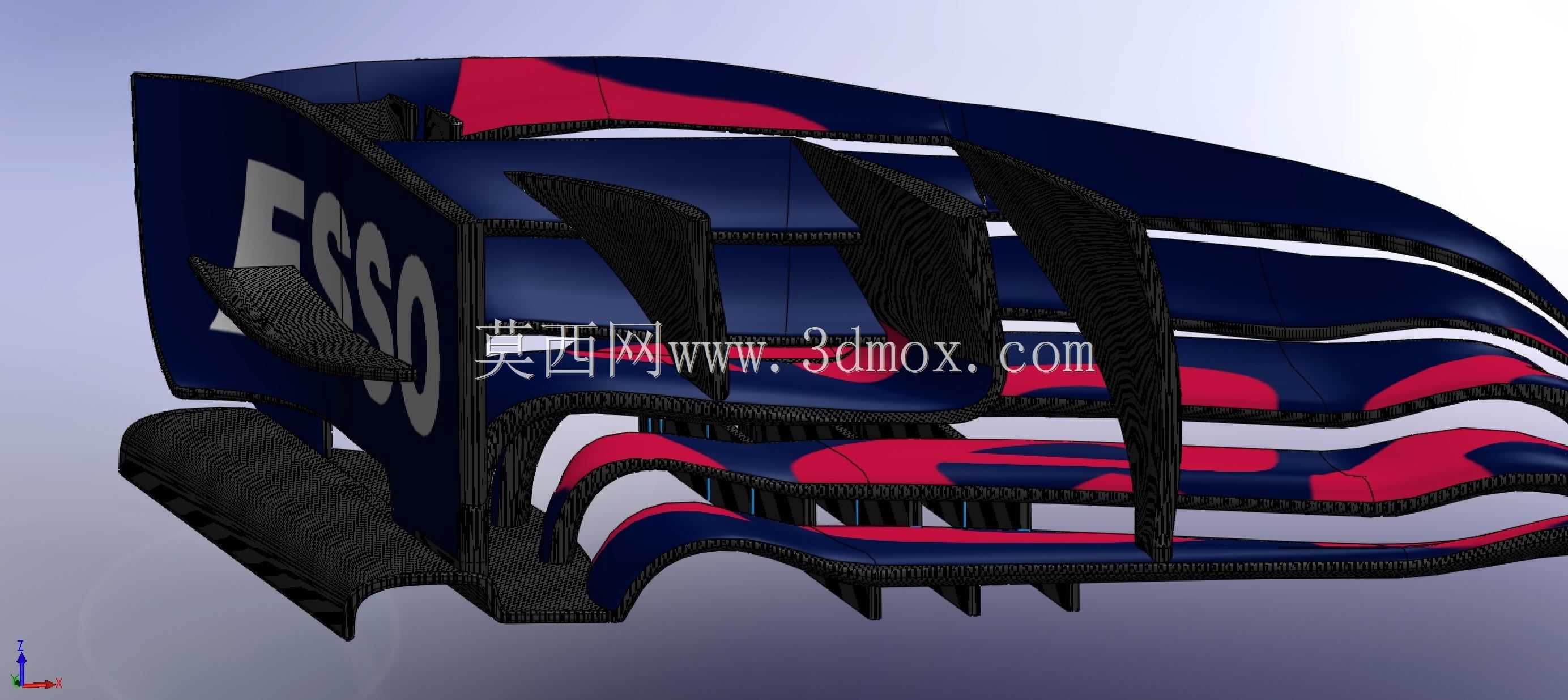

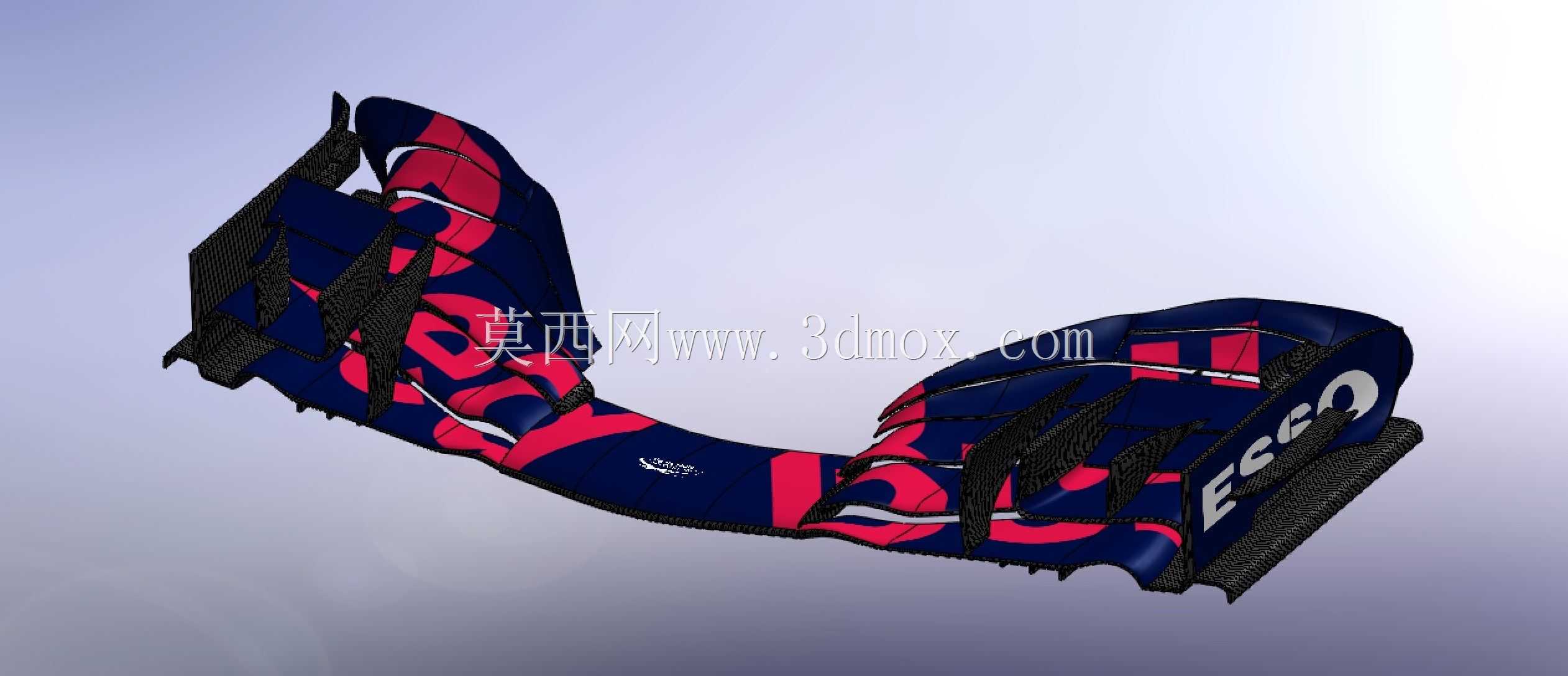

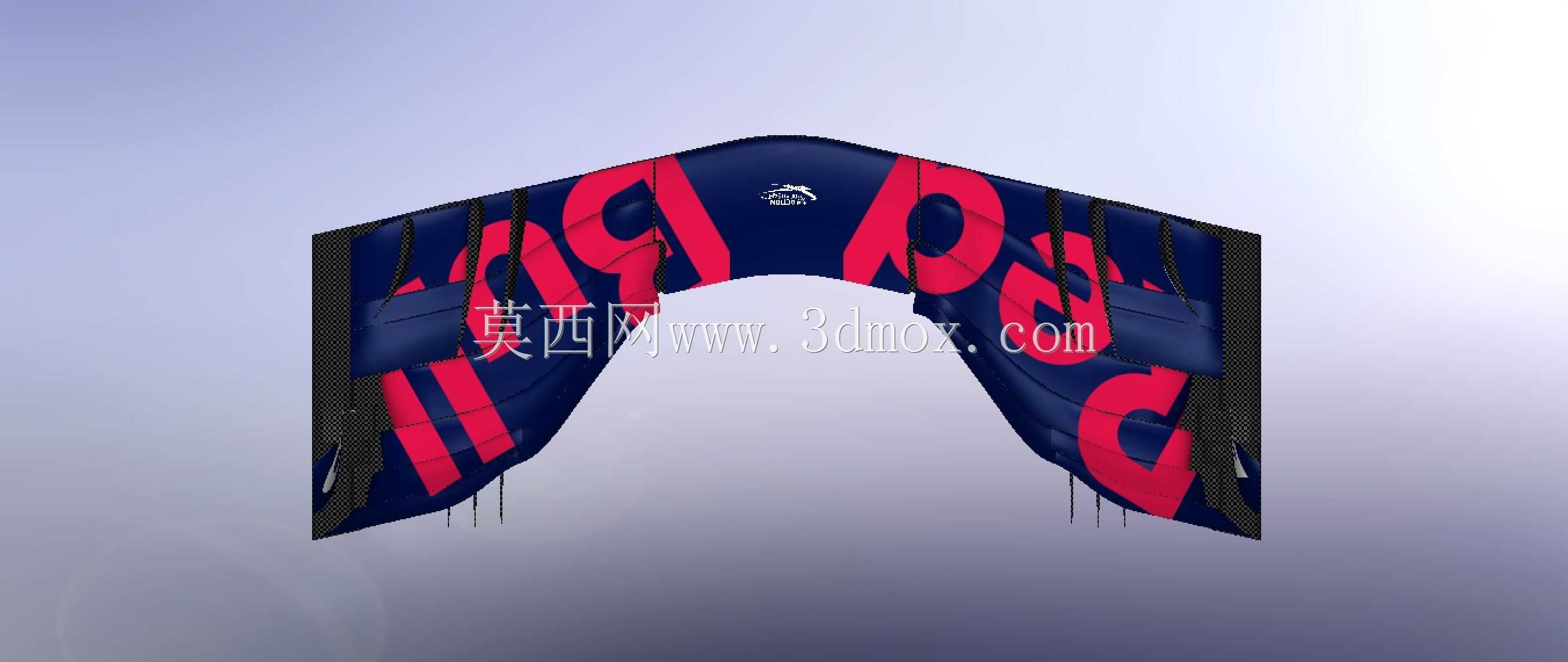

F1赛车2017款冬季测试版前翼结构设计

该部件为方程式竞速赛车的前部空气动力学核心组件，主要应用于顶级场地竞速赛事的赛车前端装配场景，是赛车前部气流梳理、下压力生成的关键结构，直接影响赛车直道行驶稳定性与弯道过弯极限表现。在实际赛事运行中，该前翼承担着三重核心功能：首先是对车头正面来流进行分层导流，将高速气流分别导向车底扩散器、刹车冷却通道、侧箱散热入口三个核心区域，避免气流在车头位置形成乱流增加行驶阻力；其次是通过多层翼片的曲面构型产生可控下压力，将前轮载荷维持在最优抓地区间，减少加速、制动过程中的轮胎滑移率；最后是通过侧翼端板的结构设计，阻挡前轮旋转产生的乱流进入车侧低压区，降低整车气动阻力系数。设计过程中采用复合式多层翼片布局，主翼面采用大曲率负攻角构型作为下压力主要生成结构，上层设置多组可调角度的副翼片，可根据不同赛道的下压力需求进行角度微调，翼片之间通过垂直导流筋板进行连接，既保证翼片在高速气流冲击下的结构刚性，避免翼片产生形变影响气动效率，同时导流筋板可对气流进行纵向切割，减少翼面气流分离现象。端板部分采用一体化曲面设计，外侧做圆滑切角处理，内侧设置导流凹槽引导气流沿轮胎外侧流向车尾，端板下部延伸出的弧形裙边可封堵前翼与地面之间的气流溢出通道，提升前翼的下压力生成效率。安装边界方面，该前翼通过后部的两组铝合金立柱与赛车前部单体壳结构进行硬连接，安装点位置匹配前部碰撞结构的预留接口，整体宽度控制在赛事规则限定的前轮轮距范围内，前部突出距离符合赛事技术规则的车头长度限制，下部离地间隙可根据不同赛道的行驶高度需求进行垫片调整，适配不同下压力调校方案。结构材质上，翼片主体采用碳纤维复合材料铺层成型，在保证结构强度的前提下最大限度降低部件重量，连接立柱采用高强度铝合金加工而成，可承受高速行驶中的气流冲击与路面颠簸带来的振动载荷，翼面表面做高光处理减少气流摩擦阻力，所有连接位置均采用快拆结构设计，可在赛事进站过程中实现快速更换，应对碰撞损坏后的维修需求。
