小型侦察无人机机身壳体结构设计

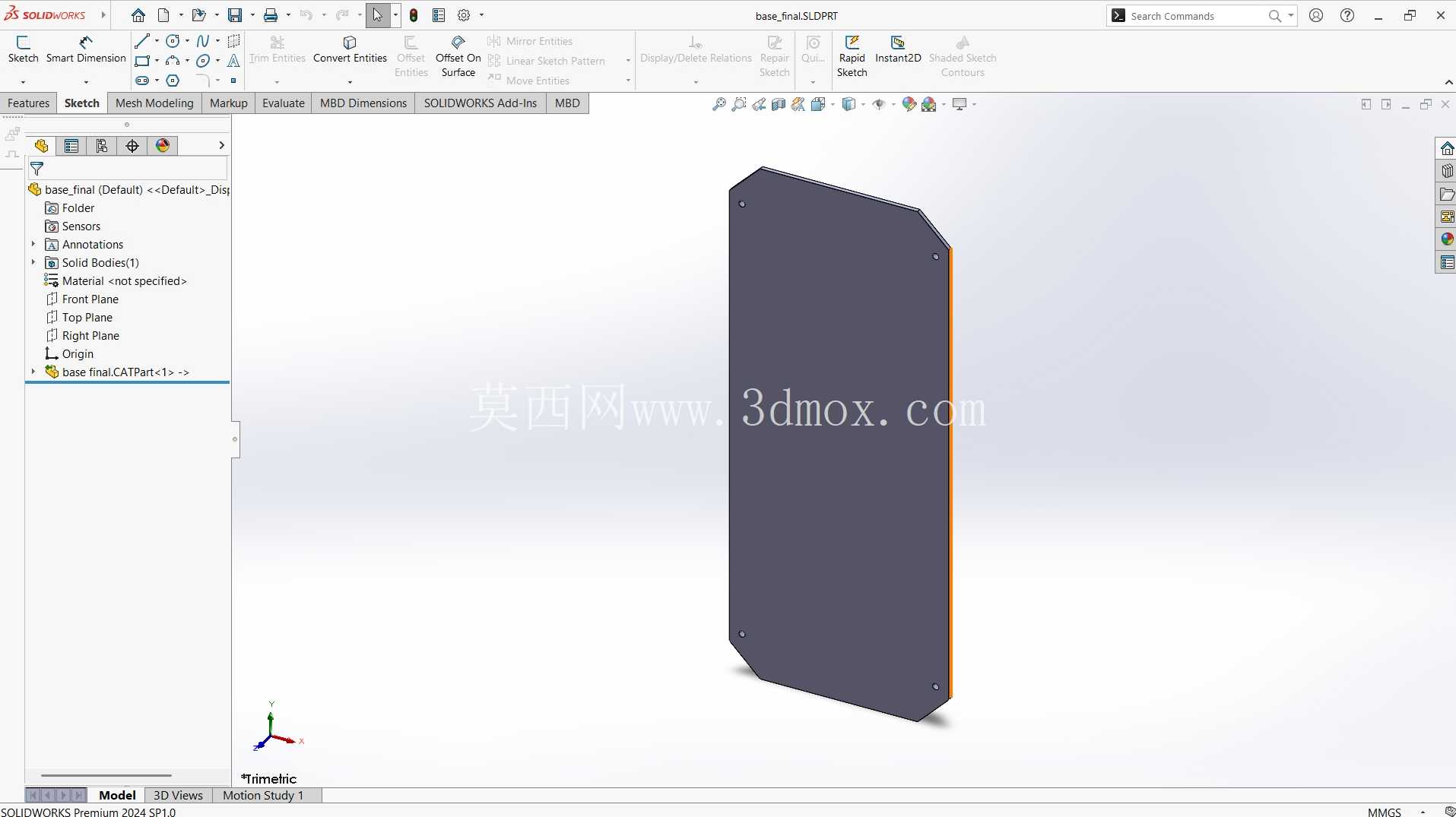

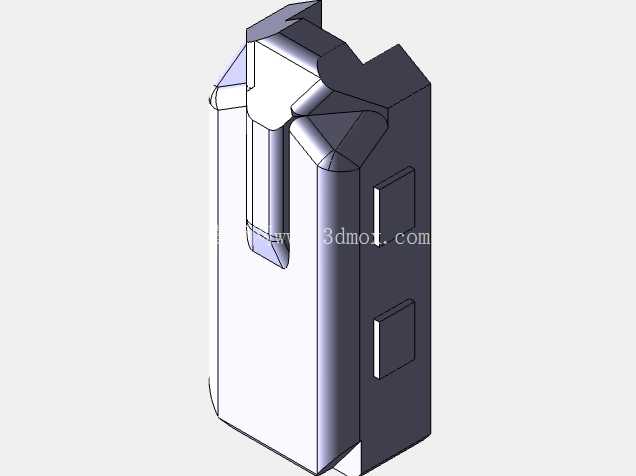

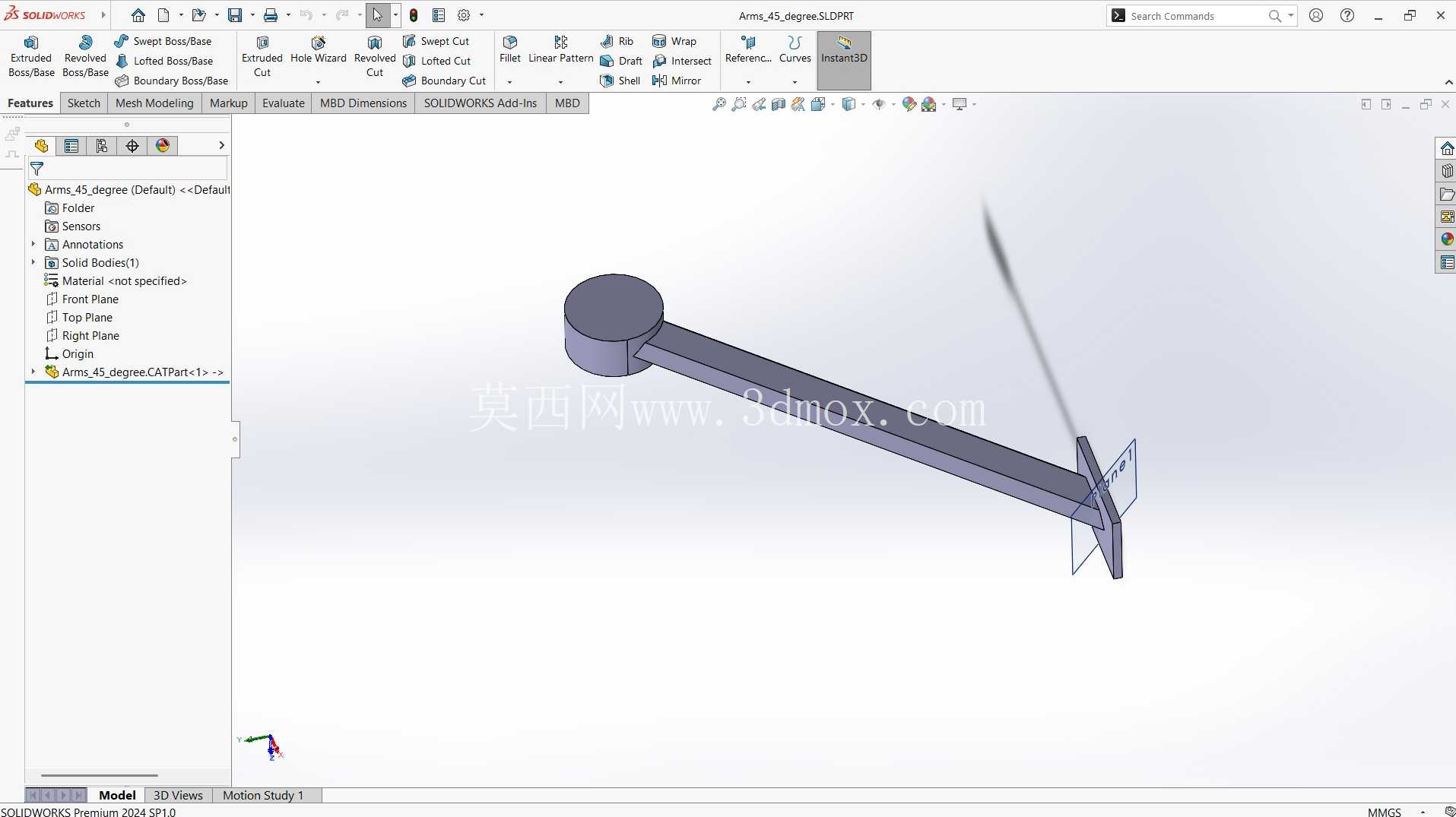

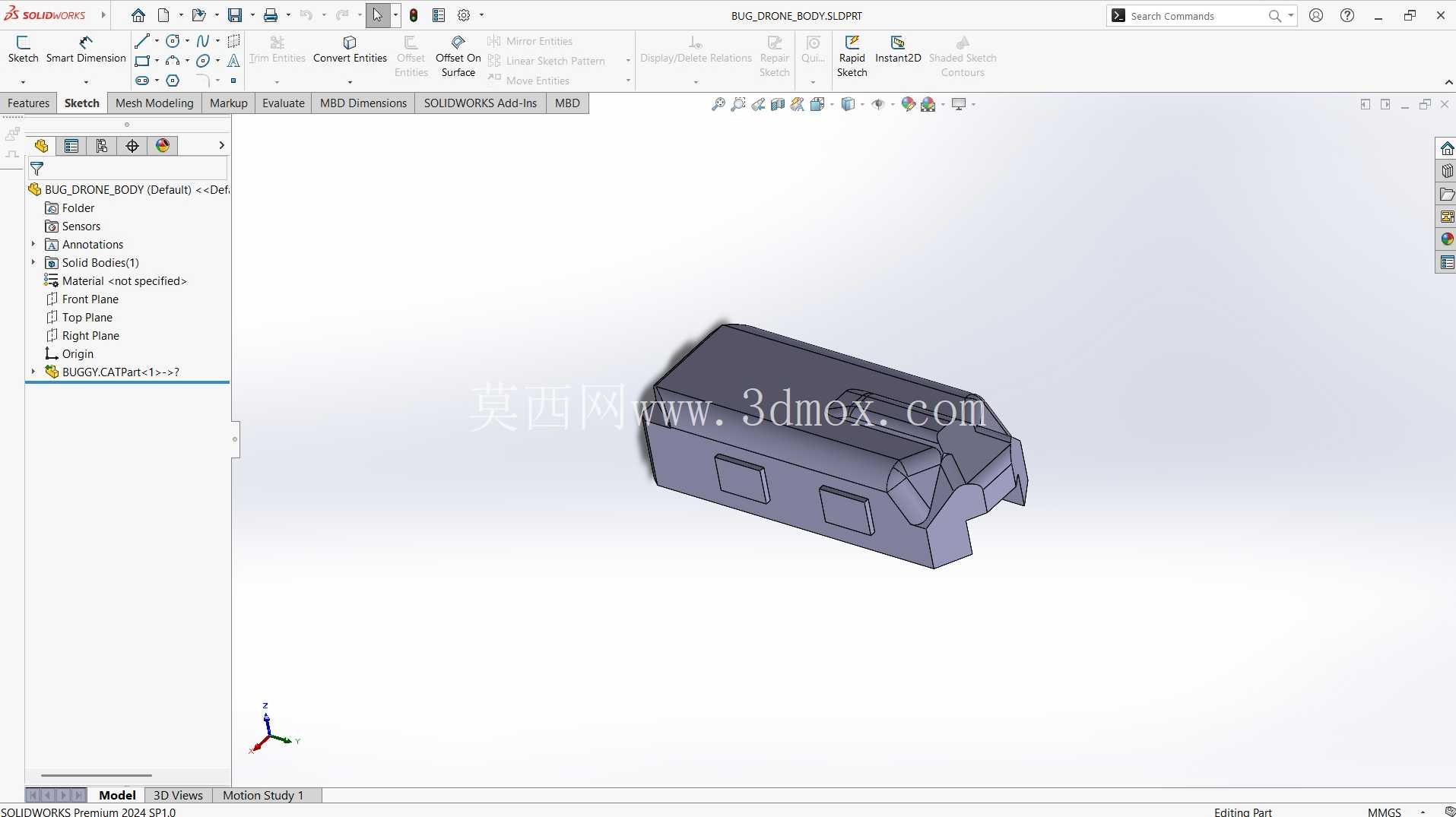

　　这款小型侦察类无人机的机身壳体结构，在前期设计阶段就充分考虑了低空复杂作业场景的实际使用需求，日常可用于林区火情巡查、电力线路巡检、狭小空间搜救作业等场景，壳体作为整机核心承载结构，既要容纳飞控板、电池模组、图传模块、定位天线等核心电子元器件，也要为外置的微型摄像头、避障传感器预留精准的安装定位点位，同时还要兼顾飞行过程中的气动阻力控制与整机重量平衡。从结构设计思路来看，壳体采用一体化压铸成型的方案，整体轮廓做了多段曲面顺滑过渡处理，机头位置做了收窄的楔形切角，能够有效降低低空飞行时的迎面风阻，壳体两侧预留的方形凹槽是专门为机臂插接结构设计的定位安装位，凹槽内部做了0.8mm的加厚凸台，能够分散机臂传递过来的振动载荷，避免长期飞行后连接位置出现应力开裂的问题。

　　壳体尾部的异形开槽是为电池快拆结构预留的操作空间，开槽边缘做了1mm的圆角过渡，既能够避免拆装电池时划伤操作人员，也能减少应力集中点，提升壳体整体的抗冲击性能。在安装边界的尺寸控制上，壳体内部的元器件安装腔做了分区式的筋位设计，不同功能模块的安装位之间设置了高度2mm的隔离筋，既能够提升壳体整体的结构强度，减少飞行过程中的壳体形变，也能避免不同电子模块之间出现信号干扰的问题，筋位的高度严格控制在元器件最大安装高度以内，不会出现合盖后挤压元器件的情况。壳体的壁厚整体控制在1.2mm，在安装孔位、受力连接位置局部加厚到2mm，在保证结构强度的前提下尽可能压缩整体重量，适配小型无人机的载重冗余要求。

　　壳体外表面没有多余的凸起结构，所有的安装孔位都做了沉头处理，装配后螺丝端面不会突出壳体表面，能够进一步降低飞行过程中的气动阻力，同时也能避免突出的螺丝剐蹭到障碍物造成壳体损坏。考虑到低空作业时可能遇到的突发碰撞情况，壳体的边角位置都做了R3的圆角过渡，碰撞时能够更好地分散冲击力，降低壳体碎裂的概率，同时壳体的材质适配压铸工艺的成型要求，成型后表面无需过多打磨处理就可以进行后续的喷涂工序，能够有效缩短生产环节的加工周期。

　　在装配逻辑上，壳体采用上下扣合的装配方式，扣合位置设计了连续的定位止口，装配时能够快速对齐上下壳体的位置，减少装配环节的对位调整时间，止口位置预留了密封胶条的安装槽，装配后可以达到基础的防尘防水要求，能够适配小雨天气下的短时作业需求，不会因为少量雨水进入壳体内部损坏电子元器件。壳体前端的倾斜切面是为前置摄像头预留的视窗安装位，切面角度经过反复调整，既能够保证摄像头拥有足够的下视与前视视角，也不会因为切面角度过大增加正面的迎风面积，视窗位置的安装槽做了0.3mm的台阶设计，安装透明视窗镜片后可以保证镜片外表面与壳体表面齐平，不会产生额外的风阻，也能避免镜片边缘积灰影响拍摄清晰度。
