双进出口可参数化螺旋输送机三维设计

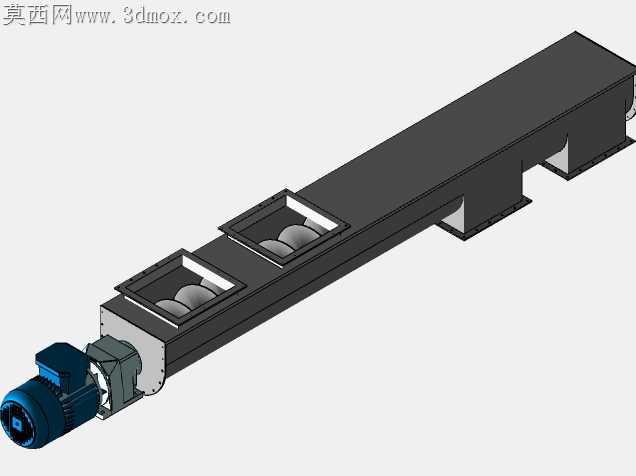

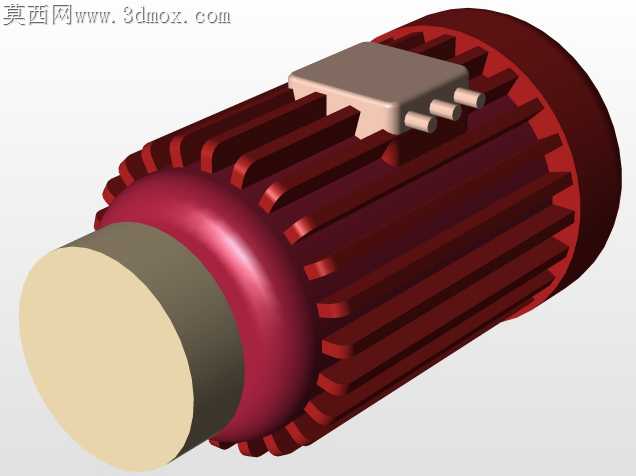

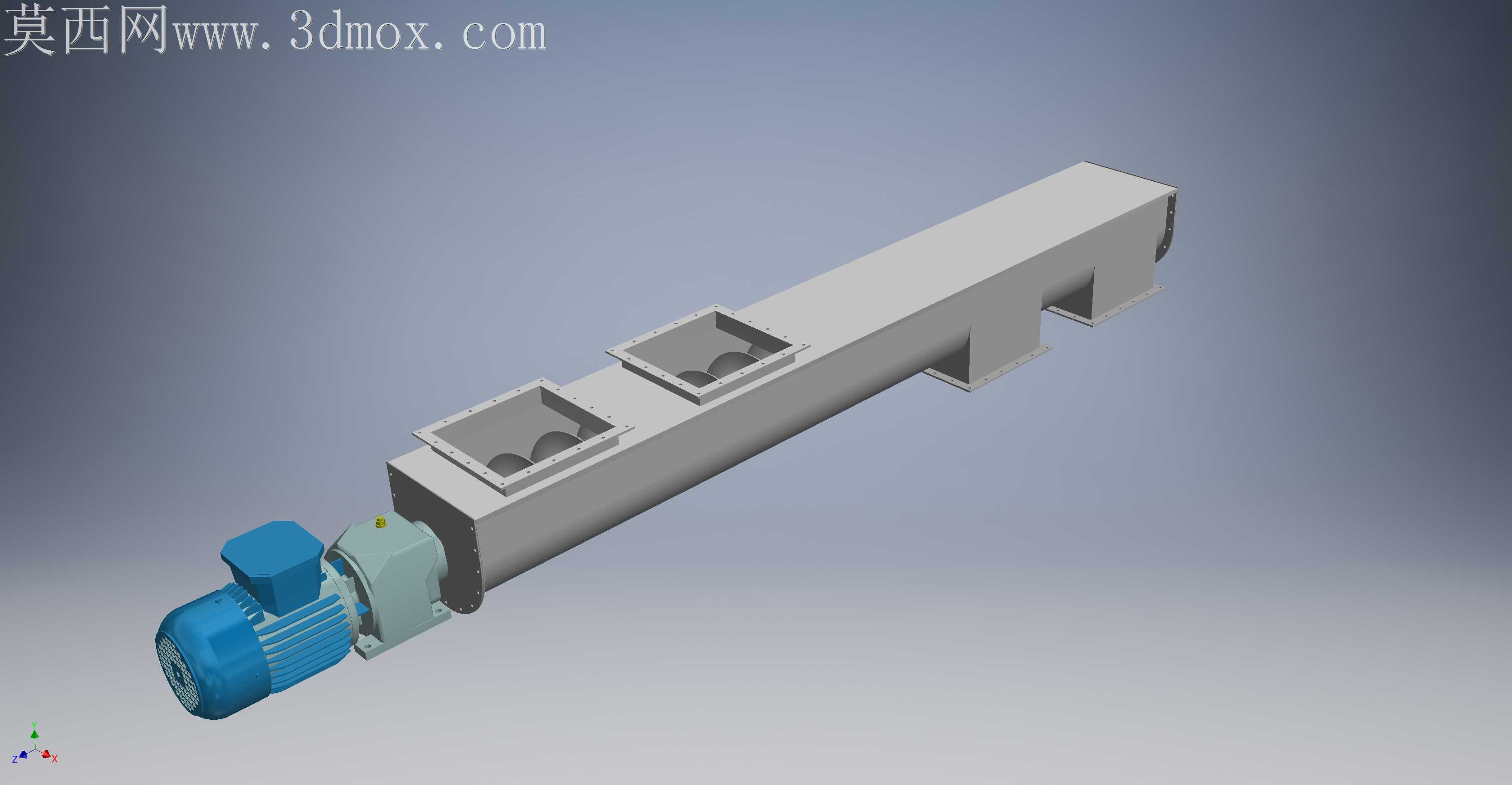

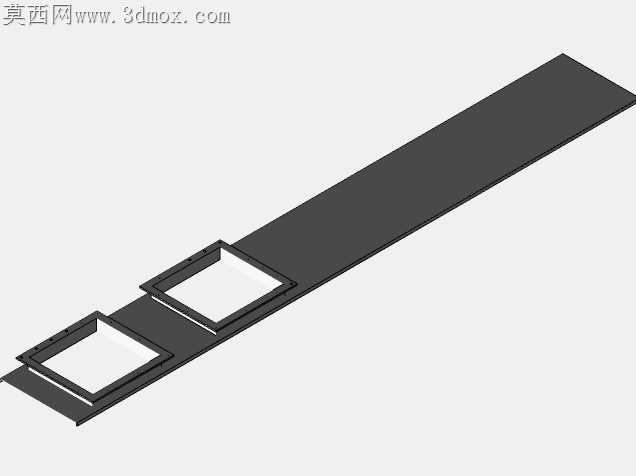

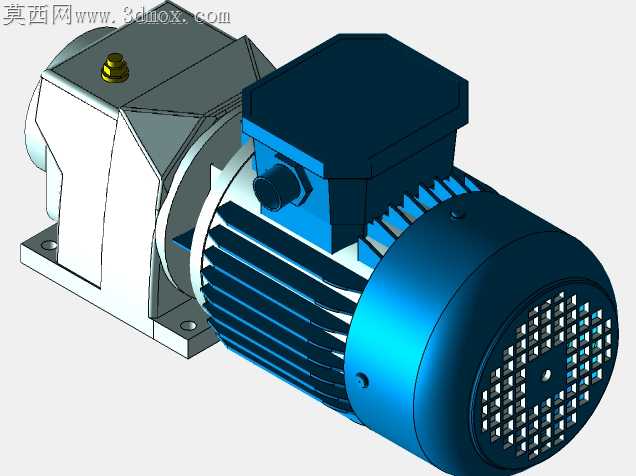

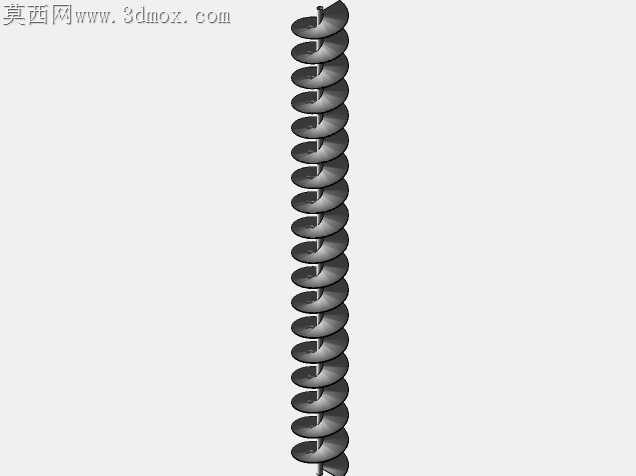

本作品为可参数调整的螺旋输送机三维建模成果，建模过程中采用参数化驱动的设计逻辑，将设备长度、螺旋直径等核心尺寸设置为可编辑参数，使用者可根据实际工况的输送距离、输送量需求快速调整模型尺寸，无需重新搭建基础结构，大幅提升同类型设备的设计改型效率。模型整体采用实体建模方式构建，完整还原了螺旋输送机的核心组成结构：驱动端采用标准减速电机搭配传动连接座的结构，电机外壳做了散热筋细节建模，接线盒、端盖等附属结构均按照实物比例还原，传动连接座预留了密封件安装位的结构细节；输送槽体采用长条形箱式结构，槽体上设置两个方形进料口与两个方形出料口，进料口做了外翻边结构设计，便于对接上游落料管路，出料口同样设置连接法兰结构，可适配不同的下游接料设备；槽体内部的螺旋叶片采用连续螺旋面建模，叶片与槽体内壁保留合理的装配间隙，既保证物料推送效率，又避免运转过程中出现剐蹭卡滞问题；槽体底部设置多个支撑脚座，脚座上预留安装固定孔位，可直接将设备固定在安装机架上。渲染阶段采用哑光金属材质模拟槽体与机架的金属质感，驱动电机部分采用蓝色烤漆材质与灰色铸件材质区分不同部件，螺旋叶片采用抛光金属材质体现加工质感，场景采用柔和的工业环境光搭配定向补光，清晰展现设备的整体轮廓与各部件的装配关系，渲染输出的效果图可直接用于方案汇报、产品展示场景。设计过程中充分考虑螺旋输送机的实际使用场景，双进出料口的布局可实现多点进料、多点出料的物料分配输送需求，适配复杂生产流程中的物料转运要求，参数化的设计方式让模型具备极高的复用性，可快速衍生出不同规格的同系列设备模型，为输送设备的方案设计、结构校核提供可靠的三维数字模型支撑。
