气动分拣输送机构三维设计作品

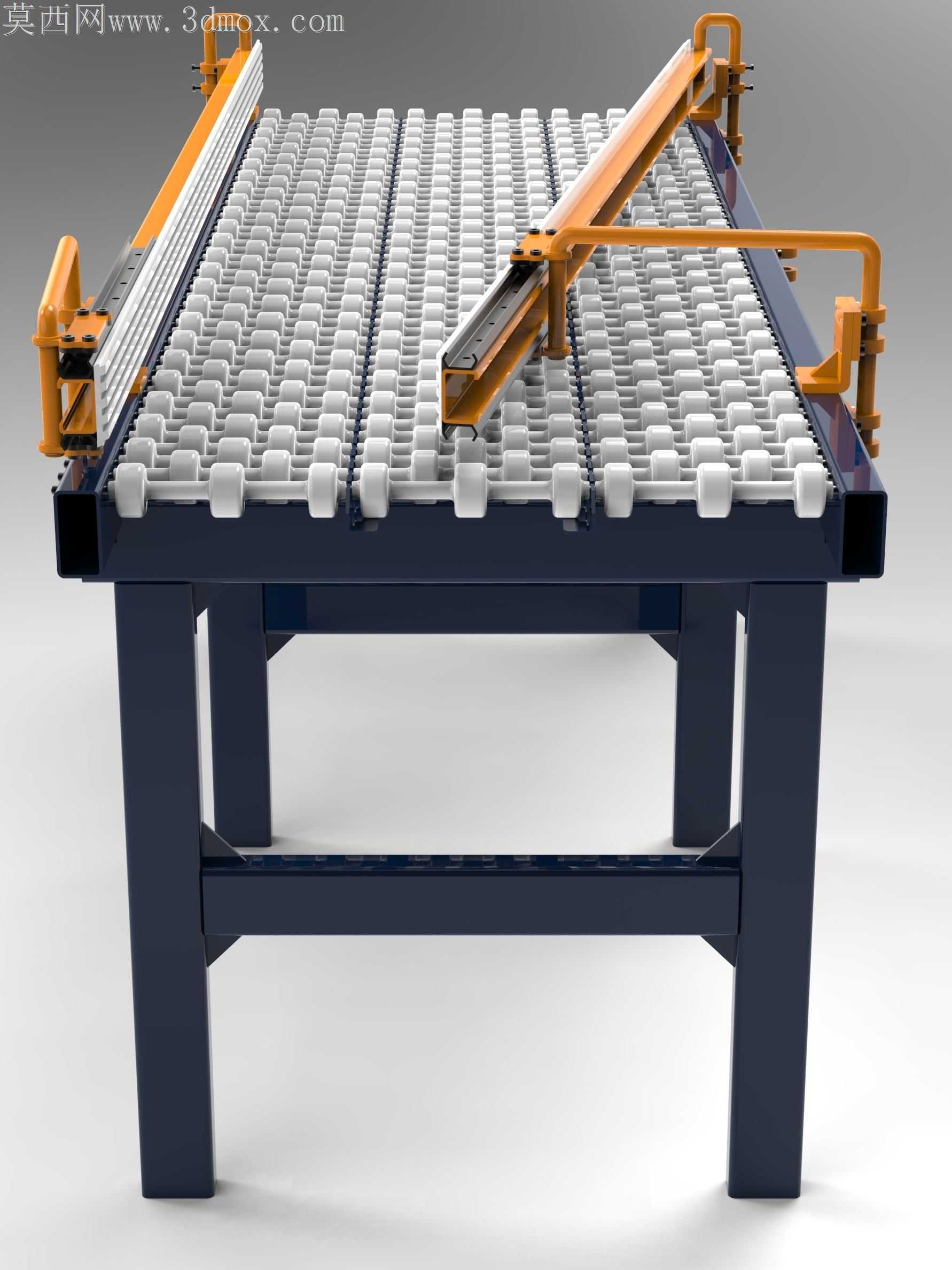

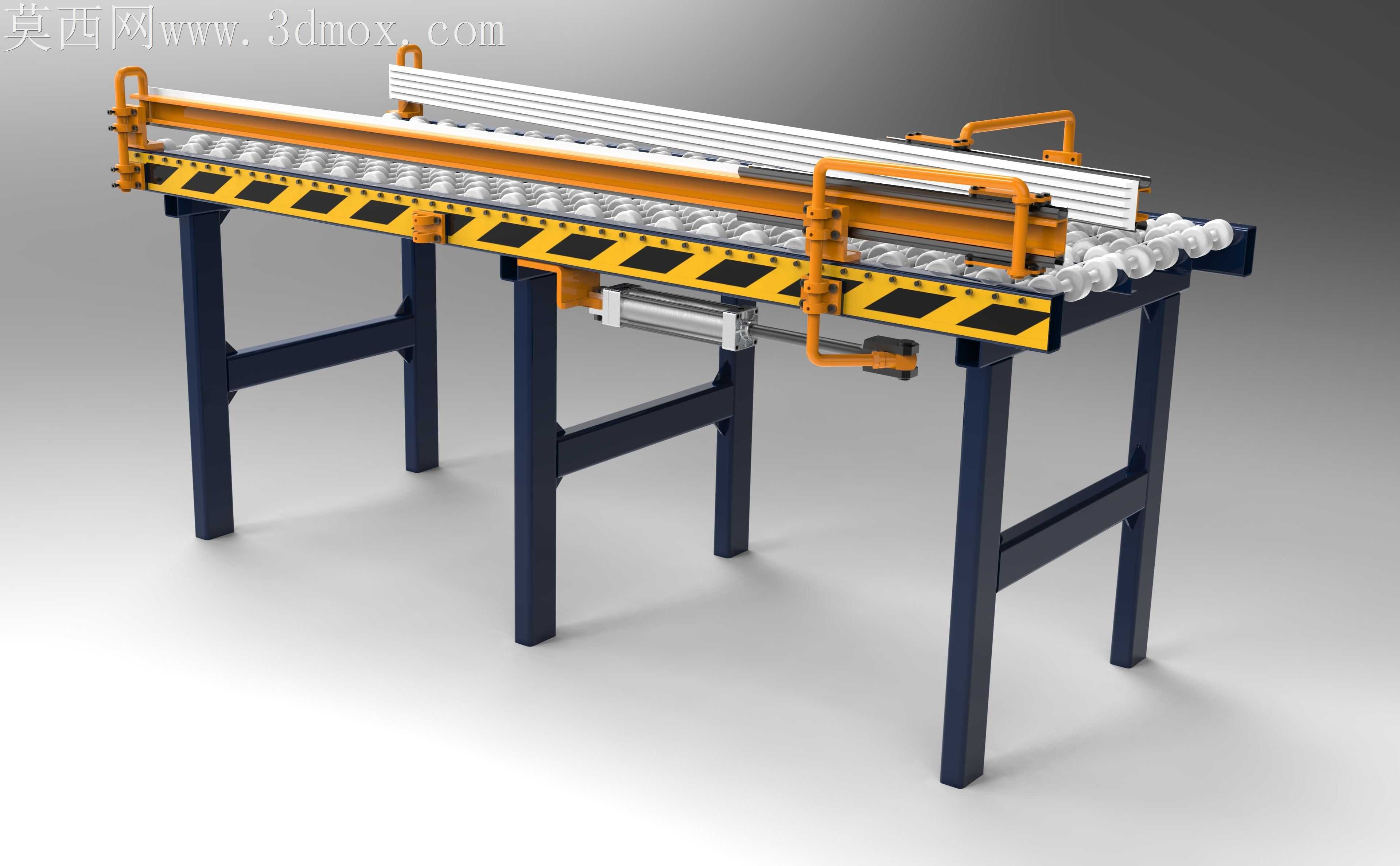

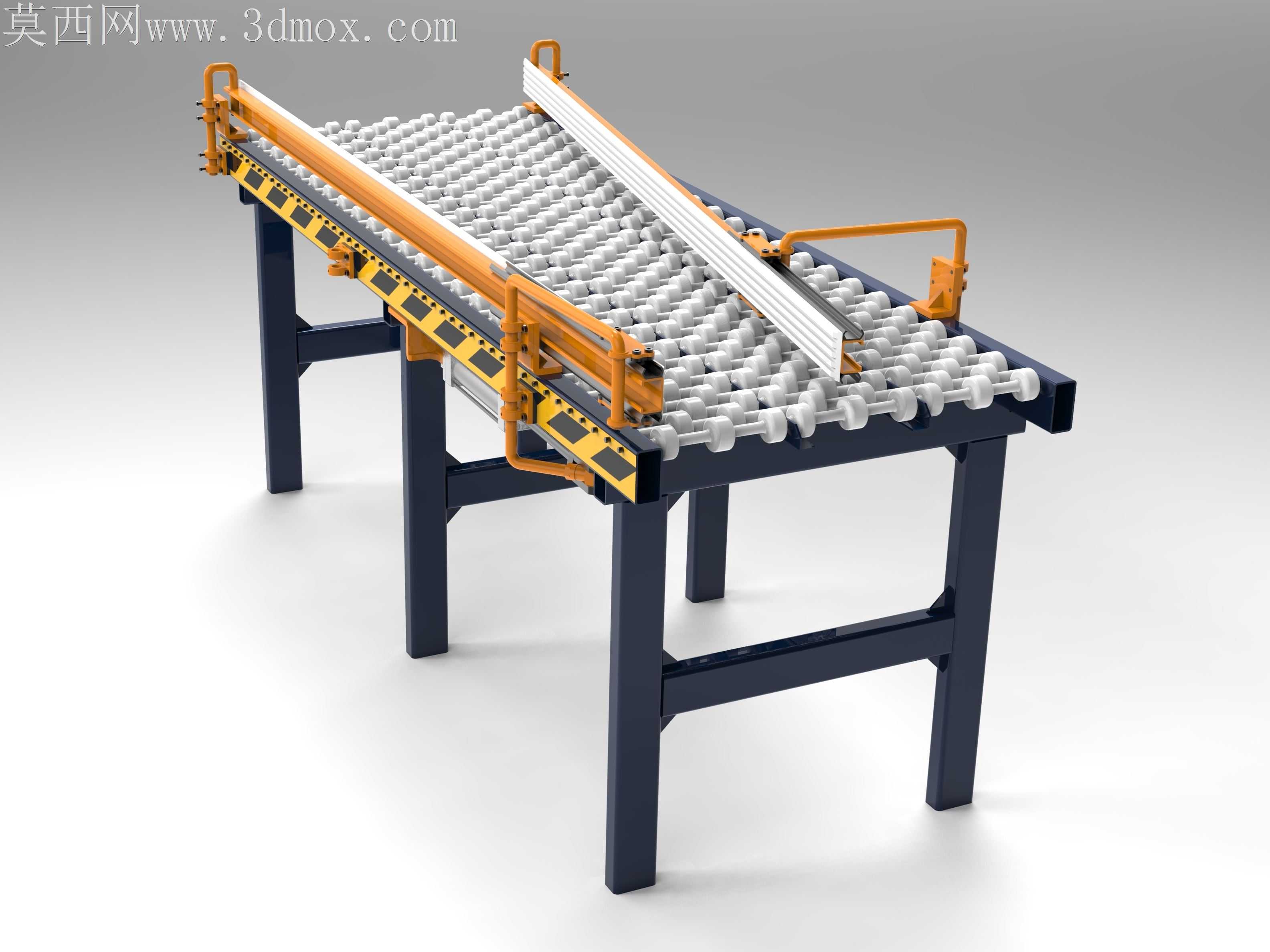

本作品为气动分拣输送模块的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体机架的基准搭建，再逐一细化各功能部件，确保所有零件的装配约束完全符合实际机械装配逻辑，无干涉错位问题。模型渲染阶段针对不同部件匹配了对应材质：支撑机架采用哑光深灰喷塑金属材质，还原工业设备机架的厚重质感；输送辊道采用亮面白色工程塑料材质，表现辊轮顺滑的表面特性；气动执行组件采用橙色烤漆金属材质，既还原工业气动元件的常规配色，也通过色彩区分功能模块；侧边警示条采用黄黑相间的反光贴材质，还原真实生产设备的安全标识细节。结构设计上，该模块以密集万向球辊台作为承载输送面，可实现物料的多方向滑移输送，两侧配置气动推杆组件，可根据分拣信号驱动推杆动作，将输送面上的物料推送至对应分流路径，机架采用方管焊接结构搭配横向加强筋，保证整体结构的承重稳定性，支脚采用平直方管落地设计，无需额外调节脚即可保证放置平稳，侧边的气动管路沿机架横梁排布，走线规整符合工业设备布线规范。设计过程中重点考量了分拣动作的行程匹配，确保推杆推出行程可完全覆盖物料分流所需的推送距离，辊台的辊球排布密度经过测算，可保证常规尺寸工件在台面上滑动无卡滞，气动组件的安装支架采用可调节设计，可根据实际物料尺寸调整推杆的安装高度与位置，提升设备的适配性。整体模型的结构细节完整还原了气动分拣输送设备的真实构造，各运动部件的活动范围预留合理，可直接用于方案展示、结构验证以及相关教学演示场景，渲染效果贴近真实工业设备的视觉表现，能够直观呈现该分拣输送模块的工作形态与结构特点。
