螺旋重力滚筒输送设备三维设计

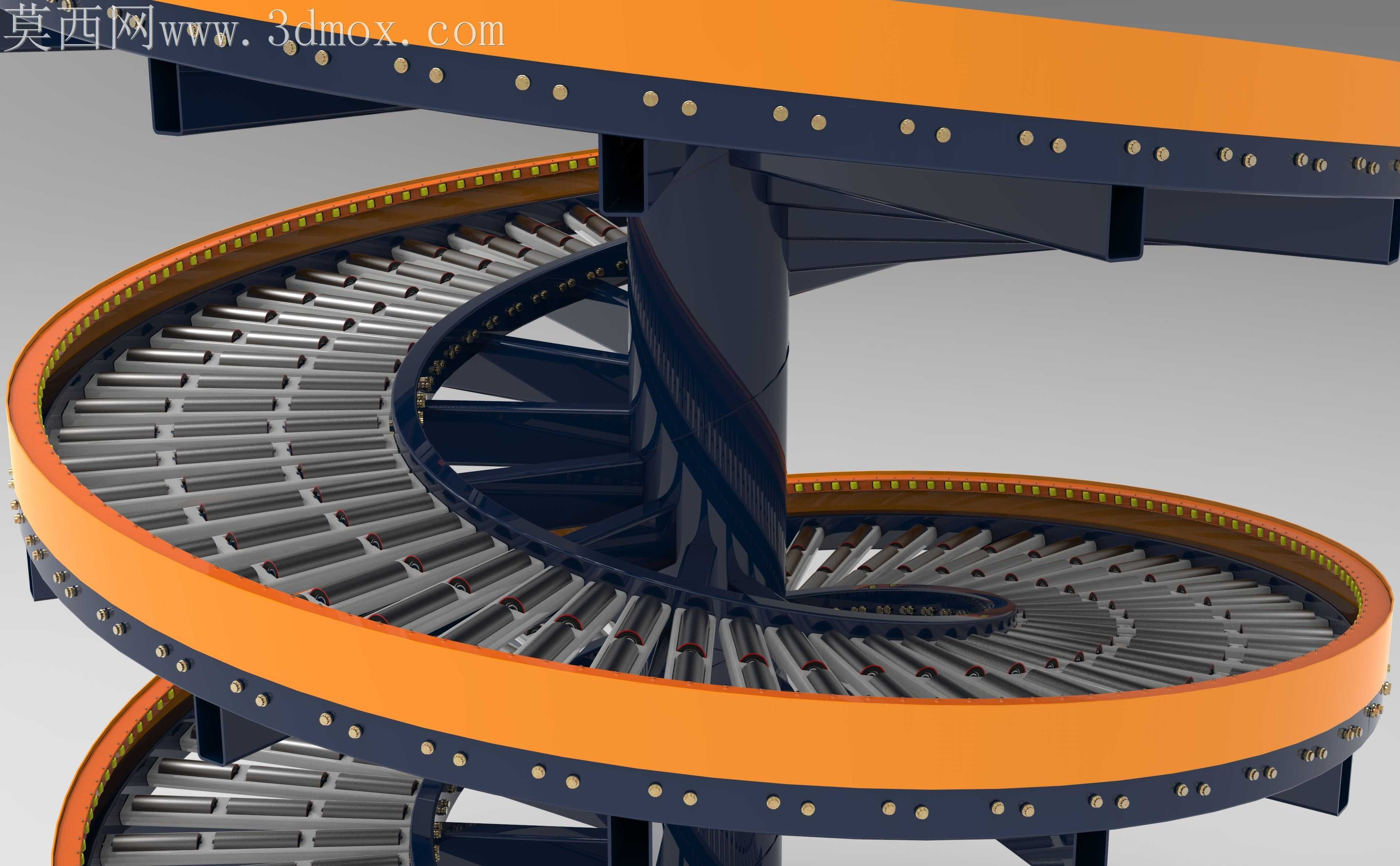

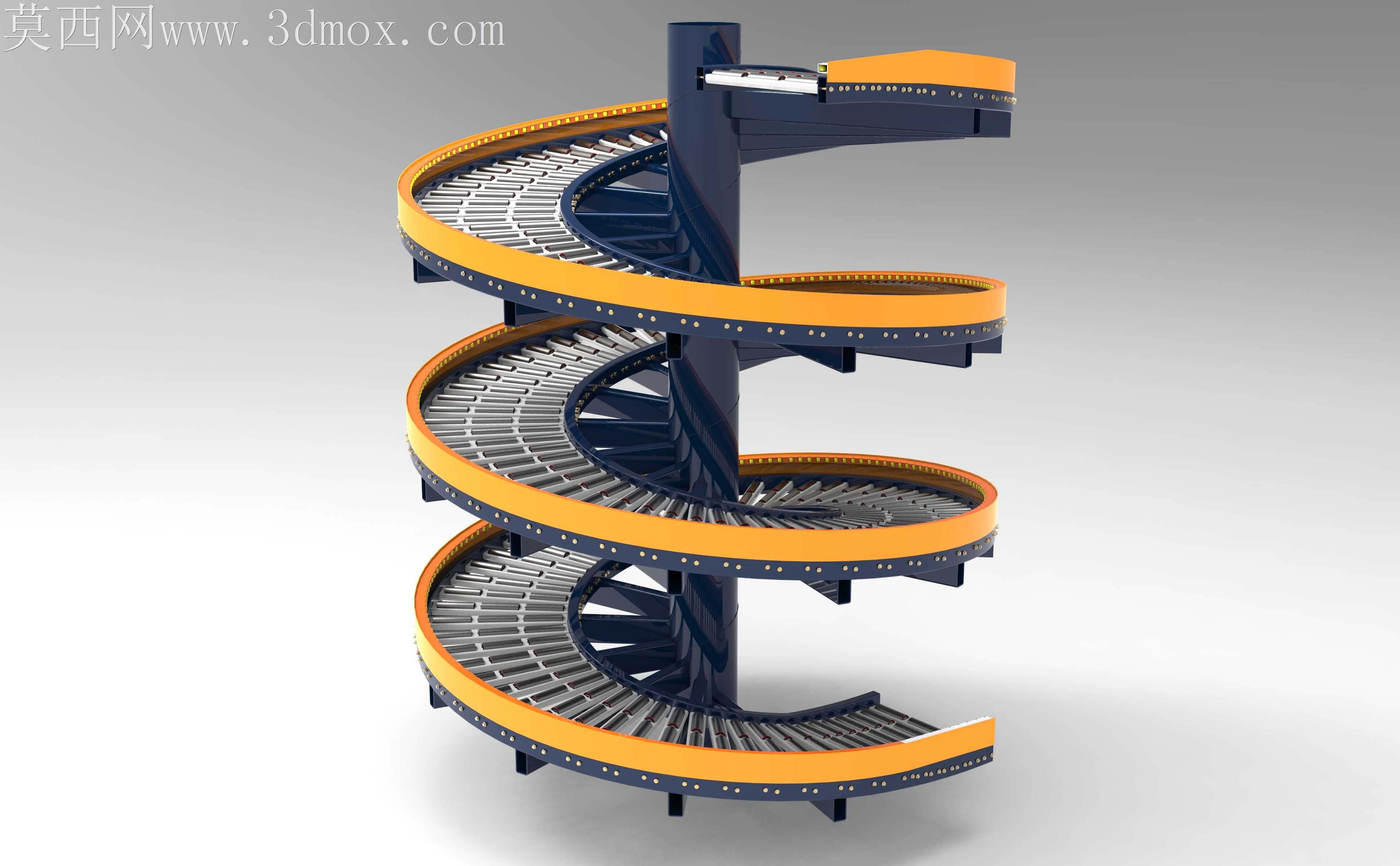

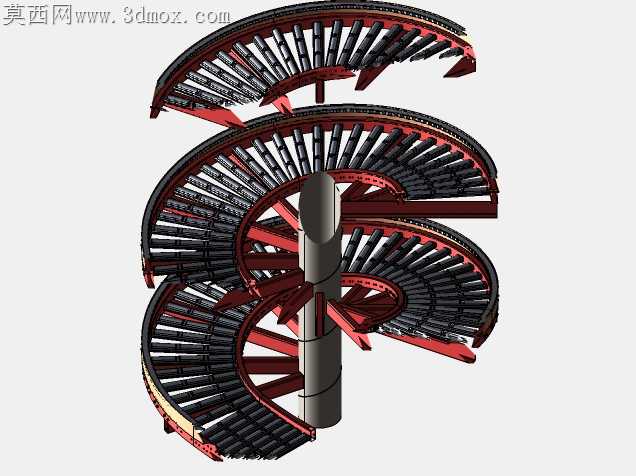

本作品为螺旋重力滚筒输送机的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定中心支撑立柱的核心基准，再逐层向外搭建螺旋轨道、滚筒组、侧边护边等结构，确保各部件装配关系精准无干涉。模型渲染阶段采用写实工业风格材质配置，中心支撑立柱赋予深蓝色哑光金属漆材质，还原重型钢结构件的厚重质感；螺旋轨道外侧护边采用亮橙色耐磨防护涂层材质，既还原工业设备的安全配色规范，也通过色彩对比清晰区分设备的功能区域；输送面的滚筒组采用银灰色金属材质，表面添加细微的磨砂纹理与边缘倒角高光，模拟镀锌滚筒的真实金属质感，同时在滚筒与轨道框架的衔接处添加细小的铆钉细节，还原设备的装配工艺特征。结构设计上，该设备依托重力实现物料的无动力垂直向下输送，整体螺旋轨道围绕中心立柱呈连续盘旋布局，轨道内侧与中心立柱刚性连接，外侧通过分段式框架做结构加强，每一圈螺旋轨道的倾斜角度经过精准测算，确保放置在滚筒面上的物料能够依靠自身重力沿螺旋轨迹平稳下滑，无需额外配置动力驱动组件；滚筒组采用密集排布的无动力滚筒，滚筒两端通过轴承结构与轨道框架连接，转动阻力小，能够有效降低物料下滑过程中的摩擦阻力，避免物料卡滞；外侧护边采用加高设计，防止物料在螺旋下滑过程中从轨道侧边滑落，护边上的铆钉采用等距排布，既起到结构紧固的作用，也还原了真实设备的工艺细节。设计过程中充分考虑了设备的空间利用率，螺旋式的垂直布局能够在极小的占地面积内实现多层高度差的物料输送，适配厂房内不同楼层或不同高度生产线之间的物料转运需求，整体模型各部件均做了参数化建模处理，可根据实际输送高度、输送物料尺寸调整螺旋圈数、轨道宽度、滚筒间距等参数，具备较强的工程适配性，渲染阶段通过光影调整突出设备的螺旋结构层次感，清晰展现各部件的装配位置与结构特征。
