伦敦水晶塔楼超高层异形建筑三维设计

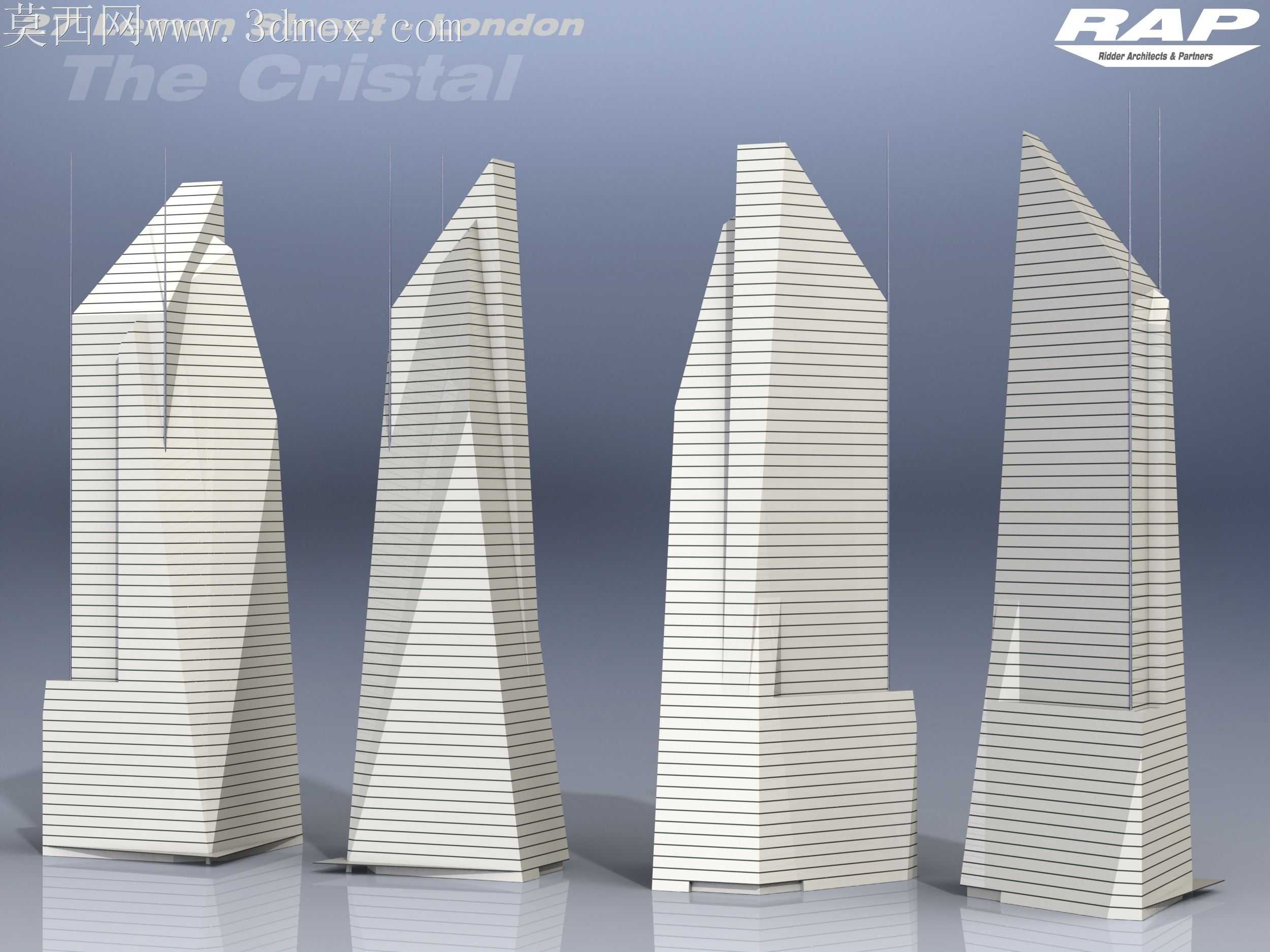

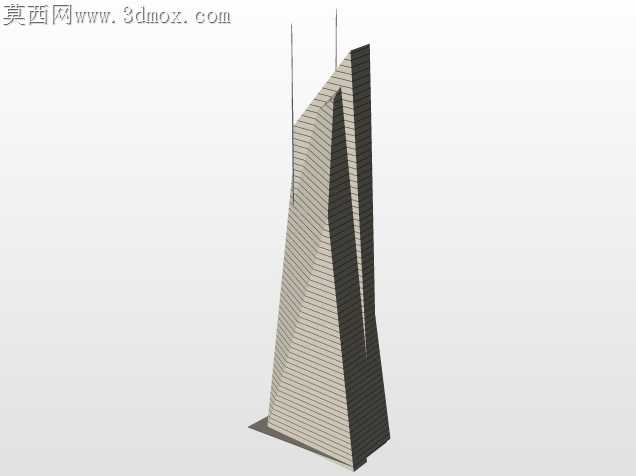

做这个伦敦水晶塔楼的模型时，最先要解决的是四个立面完全不对称的斜切轮廓问题，现实里这栋楼坐落在伦敦Lemon Street，高326米算上空中结构有338米，总共66层，四个朝向的收分斜率完全不一样，没有任何两个面是平行或者对称的，一开始如果直接拉整体实体很容易出现面与面衔接处的破面，尤其是顶部尖锐收头的位置，四个斜切面交汇的点如果公差没控制好，渲染的时候就会出现黑边漏光。建模的时候没有直接用整体放样，而是先把每层的轮廓线按实际层高逐段偏移，每一层的多边形轮廓都对应现实里楼层的退台变化，毕竟现实里这栋楼的外立面是横向线条为主的玻璃幕墙，每层的横向分格刚好可以对应建模时的轮廓分段，这样做出来的横向棱线不会出现歪扭，也不用后期再额外贴图做假分格。处理曲面的时候特意避开了光滑曲面的做法，因为这栋楼本身就是折面构成的晶体感，所有的面都是平面斜切，没有圆弧过渡，难点在于四个转角处的折面衔接，一开始直接拼接面的时候，转角处的棱线会出现上下不连贯的问题，后来把每一条竖向棱线都单独做了引导线，从底部裙房到顶部收头全程贯通，哪怕不同段的斜率有变化，棱线始终是连续的，这样出来的晶体切割感才够锐利，不会显得软塌。裙房部分和塔楼主体的衔接也做了取舍，没有把裙房做的过于复杂，重点突出塔楼主体的斜切晶体形态，裙房的轮廓和塔楼底部的轮廓做了自然过渡，没有生硬的拼接断层。材质调试的时候，外立面用了半反射的玻璃材质，横向的分格线做了极细的金属边框，反射强度调到刚好能映出环境天光但不会完全镜面，不然会丢失掉横向分层的结构细节，地面加了弱反射的哑光地面，刚好能映出塔楼底部的倒影，不会抢主体的视觉焦点。渲染的时候打了侧上方的冷色天光，搭配弱暖色的补光，把折面之间的明暗差拉开，每个斜切面因为受光角度不同呈现出不一样的灰度，晶体的通透切割感一下子就出来了。这个模型不管是做建筑方案展示、3D打印微缩建筑摆件，还是做城市场景的配楼素材都很合适，结构上做了实体化处理，没有薄壁破面，打印的时候不用额外修复壁厚，直接导出STL就能用，做渲染场景的时候也能直接导入调材质，不用再补结构漏洞。
