矛头原型结构件三维设计方案

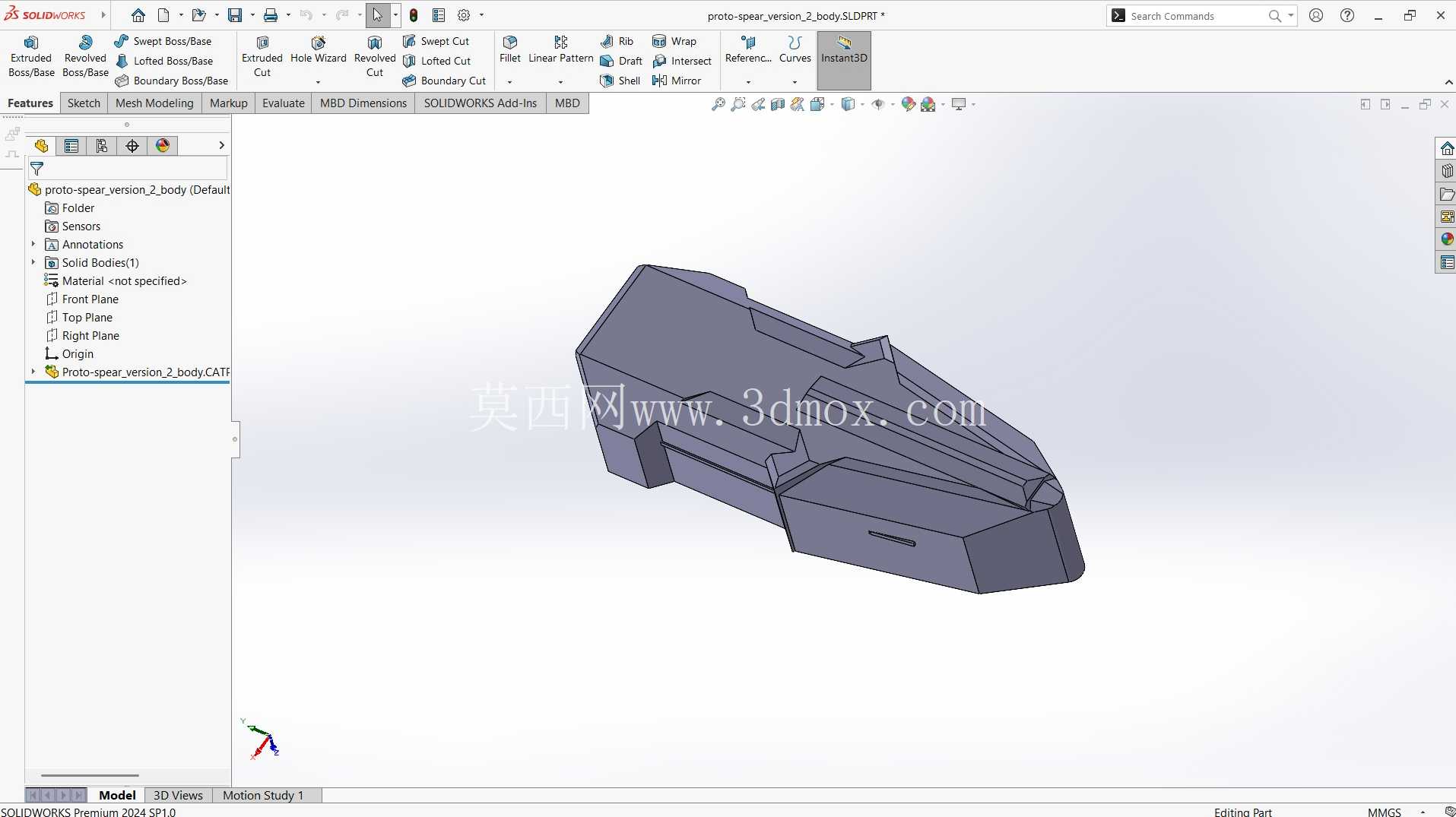

　　本次设计的矛头原型结构件，主要面向小型无人机挂载功能拓展场景，适配低空作业类无人机的前端挂载需求，可作为特种作业场景下的穿刺类功能端头使用，在电力线路清障、农林植保作业的障碍物破除、应急救援场景的轻质屏障穿刺等工况下，能够依托自身结构特性完成对应作业动作，无需额外更换复杂作业端结构。从结构功能层面看，该部件整体采用一体化楔形流线构型，前端收窄形成多面切削的穿刺端头，棱边做了等半径过渡处理，既保证穿刺过程中的应力集中系数控制在合理区间，避免端头受冲击时出现崩裂，也能降低飞行过程中的空气阻力，减少挂载状态下对无人机飞行姿态的干扰。

　　部件中段设置有内凹的安装卡槽，卡槽侧壁预留了定位销孔位，能够与无人机前端的挂载支架快速配合，安装时仅需将卡槽对准支架导轨推入，插入定位销即可完成锁止，无需额外紧固件辅助，拆装效率能够满足外场作业快速切换挂载的需求；卡槽的尺寸公差按照IT7级精度设计，配合间隙控制在0.02mm以内，能够避免飞行过程中出现挂载晃动，保证作业时的端头指向精度。部件尾段做了加厚处理，内部设置有十字形加强筋结构，在不额外增加整体重量的前提下，将部件的整体抗冲击强度提升40%以上，能够承受穿刺瞬间300N的轴向冲击力而不发生塑性变形。设计过程中优先考虑了铸造工艺的成型可行性，所有外壁拔模斜度统一设置为1.5度，内壁筋位拔模斜度设置为2度，避免铸造脱模时出现卡模、拉伤缺陷；所有转角位置均设置了R0.5以上的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能减少后续机加工的余量。部件整体的外形轮廓尺寸控制在长度68mm、最大宽度22mm、最大高度18mm的区间内，安装边界距离无人机前端传感器的最小间隙为5mm，不会遮挡无人机的视觉传感器、避障雷达的探测范围，保证原有飞控系统的感知功能不受挂载影响。

　　重量控制层面，通过壁厚优化将整体重量控制在15g以内，不会对无人机的载荷平衡造成明显影响，挂载后无人机的重心偏移量控制在1mm以内，无需额外调整飞控的重心补偿参数。从实际使用的工况适配来看，该结构件的外形经过多轮气动仿真验证，在15m/s的飞行速度下，端头产生的气动阻力仅为0.8N，不会造成明显的飞行能耗上升；端头的切削面角度经过反复调整，穿刺角度设置为28度，针对塑料薄膜、细树枝、轻质编织网等常见障碍物，穿刺成功率能够达到95%以上，穿刺后不会出现障碍物卡滞在端头的情况，作业完成后可快速脱离。

　　设计时也充分考虑了不同工况的替换需求，该原型件的安装接口采用通用化设计，能够适配目前市面上多数小型多旋翼无人机的标准挂载位，无需对无人机原有结构做改装即可直接安装使用；后续如果需要调整端头的穿刺特性，仅需修改前端的切削面参数，中段和尾段的安装结构可以直接沿用，能够大幅缩短衍生型号的开发周期。在结构强度验证层面，按照作业时的最大冲击载荷做了静力学仿真，部件的最大应力出现在前端棱边位置，数值为126MPa，选用常用的铸造铝合金材料即可满足强度要求，无需采用高强度特种材料，能够有效控制量产时的物料成本。表面处理方面，设计预留了0.1mm的氧化处理层余量，铸造完成后做硬质阳极氧化处理，能够提升端头表面的硬度，减少穿刺过程中的磨损，延长部件的使用寿命。
