无人机配套名片夹SolidWorks结构设计

　　内部容纳腔严格匹配标准商务名片的尺寸边界，内腔净尺寸设置为90mm×54mm，预留0.3mm的单侧间隙，保证整叠20张以内的名片可以顺畅抽取，不会因为注塑件的成型收缩出现卡滞；内腔深度设置为12mm，刚好容纳常规厚度的名片叠，不会因为过深导致名片沉底难以取出，也不会因为过浅导致名片滑出。侧面的延伸挡边结构是设计中的核心功能点，这个挡边高度仅3mm，刚好卡在名片叠的侧边缘，单手捏持名片夹外侧时，拇指可以顺着挡边的缺口直接滑到最上层名片的边缘，不需要翻开翻盖或者抠取开口，单手持握就能完成抽取名片的动作，适配外场作业时单手操作、另一只手拿着遥控器或者调试工具的使用场景。这款名片夹的设计初衷，是面向无人机行业从业者的日常商务场景需求——外场调试、行业展会、客户对接时，经常需要随手递出名片，普通名片夹要么尺寸偏大不便放入无人机遥控器收纳包，要么边角尖锐容易刮蹭遥控器摇杆、显示屏等精密部件，因此在结构设计阶段就把适配无人机从业者的随身收纳场景作为核心出发点。整体外形采用一体化楔形切角设计，没有突出的尖锐棱边，所有外露边角都做了R2以上的圆角过渡，既避免刮蹭随身电子设备，也能在放入工装裤口袋、工具包侧袋时减少勾扯布料的概率。

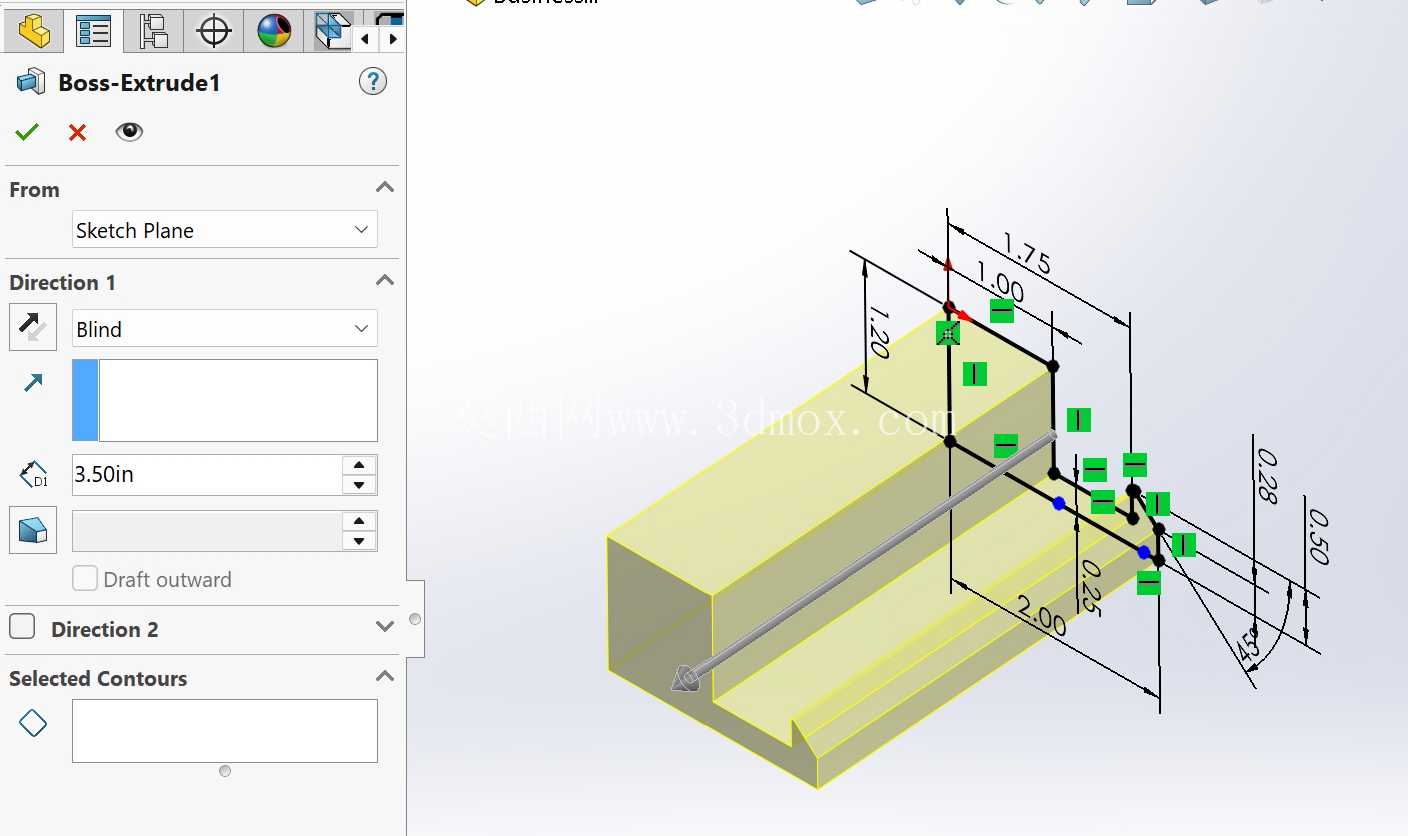

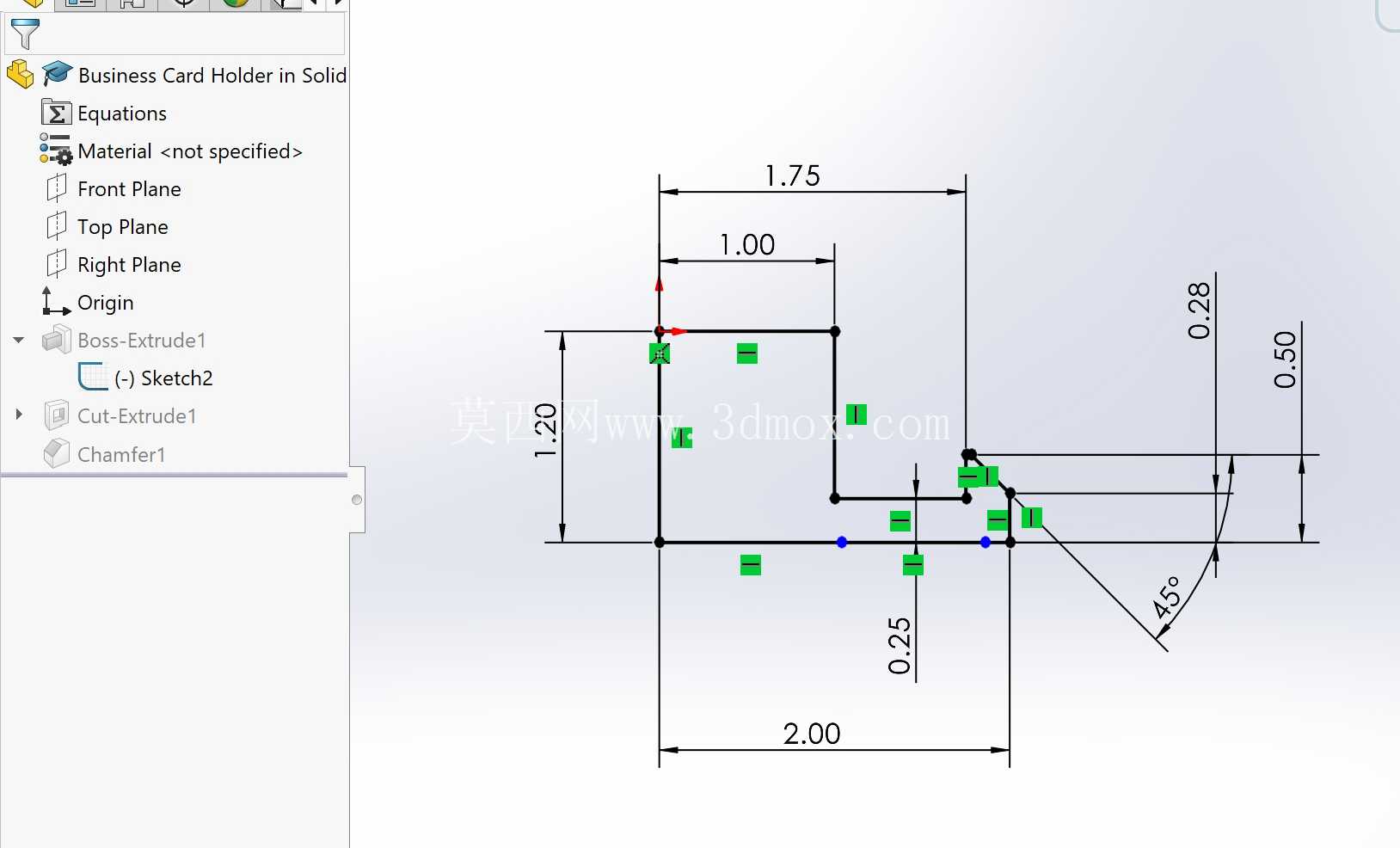

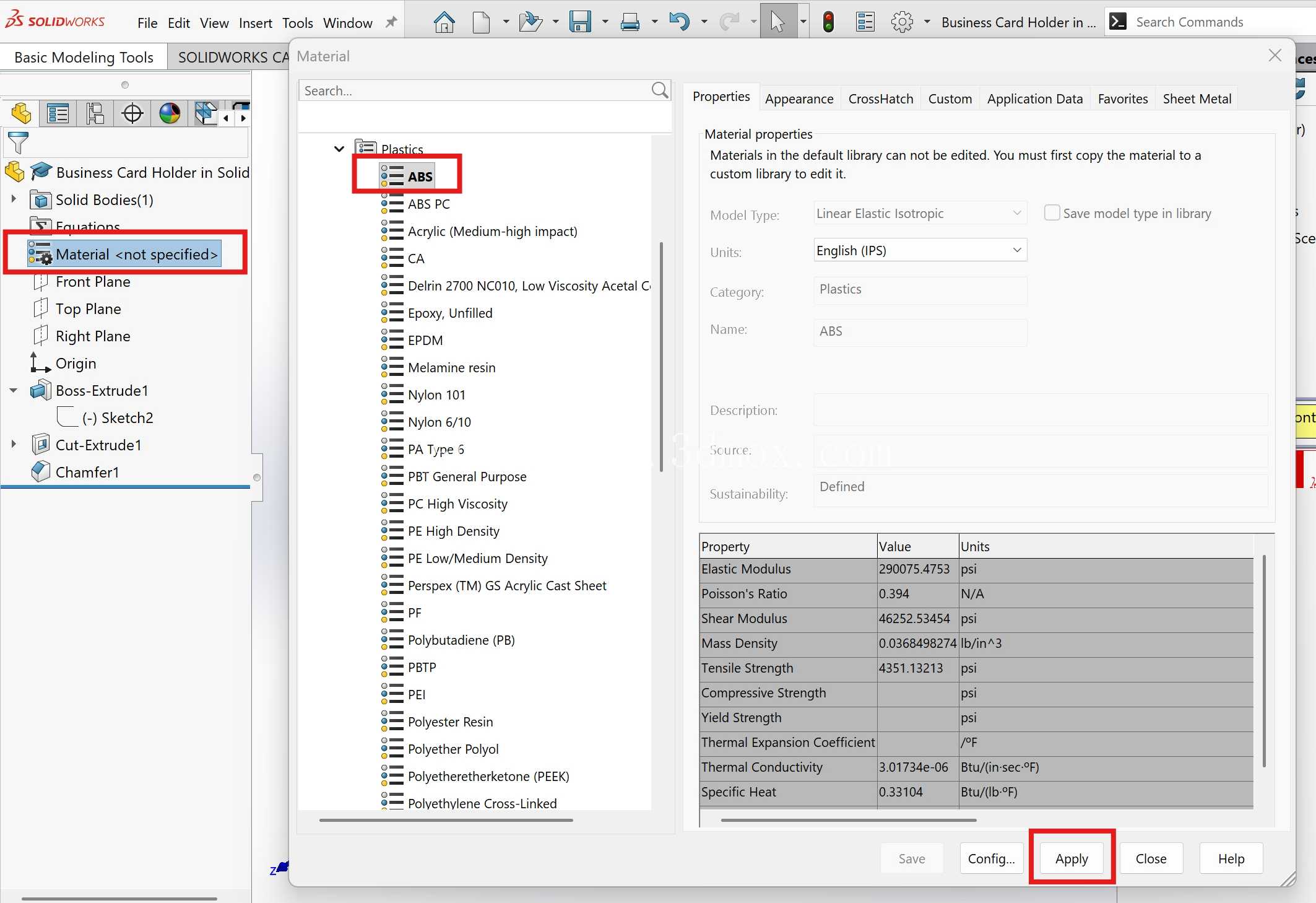

　　材质选型阶段优先考虑ABS塑料作为基础成型材料，这类材料的收缩率稳定在0.5%左右，成型后尺寸一致性好，表面可以做晒纹处理避免留指纹，同时具备足够的抗冲击性能，即使从1.2米的作业台高度掉落也不会出现开裂或者变形；如果需要做轻量化版本，也可以替换为6061铝合金做铣削成型，表面做阳极氧化处理，耐磨性能更好，适合经常在户外风沙环境下作业的用户。建模过程中先绘制名片夹的基础轮廓草图，以名片的外形尺寸作为内腔的驱动基准，先通过拉伸命令生成主体的基础块体，再通过抽壳命令生成内腔结构，抽壳厚度统一设置为1.8mm，这个厚度既能保证注塑成型时的熔体流动顺畅，避免出现缺胶、缩痕等成型缺陷，也能保证整体结构的刚性，捏持时不会出现明显的形变。

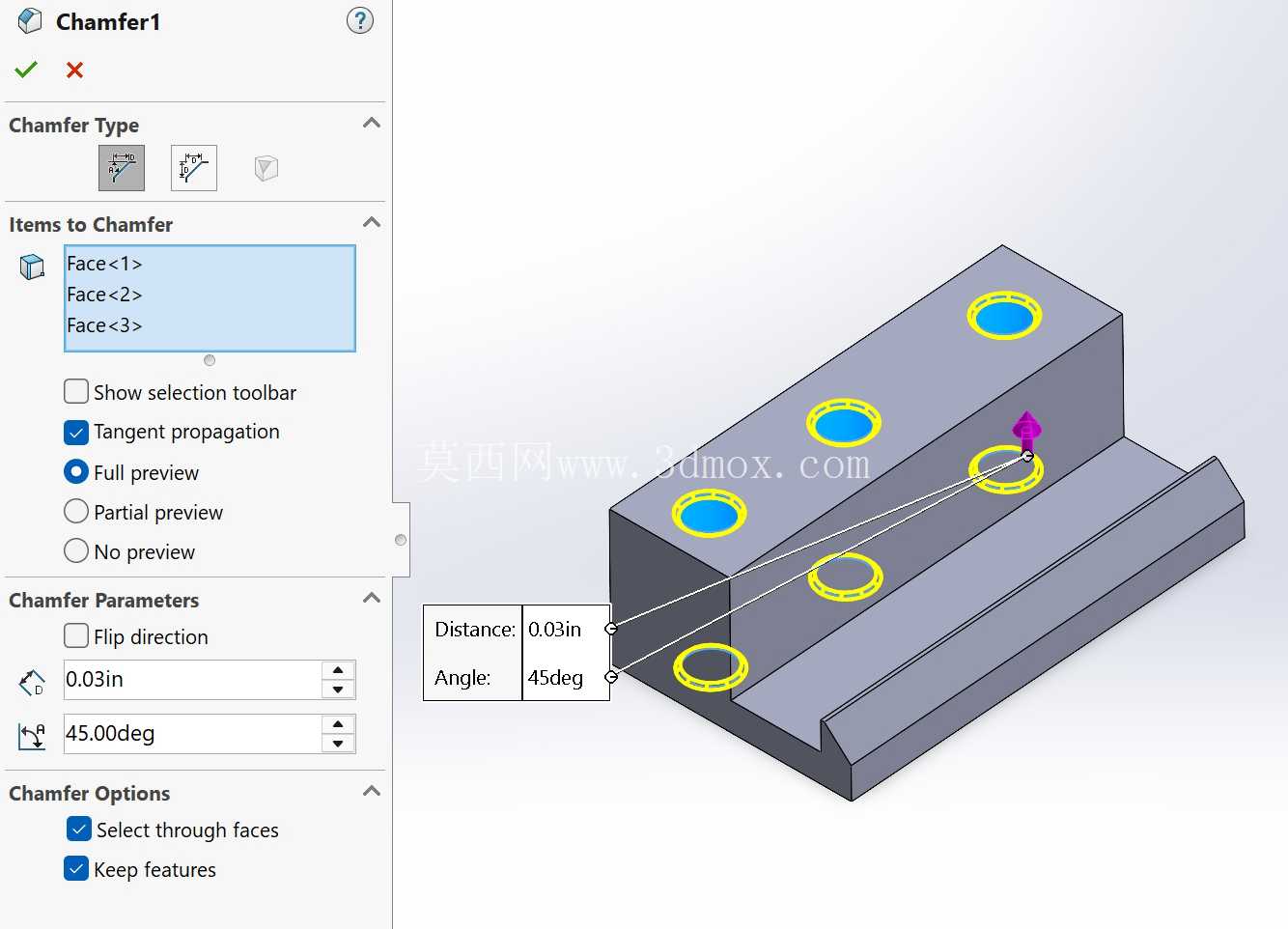

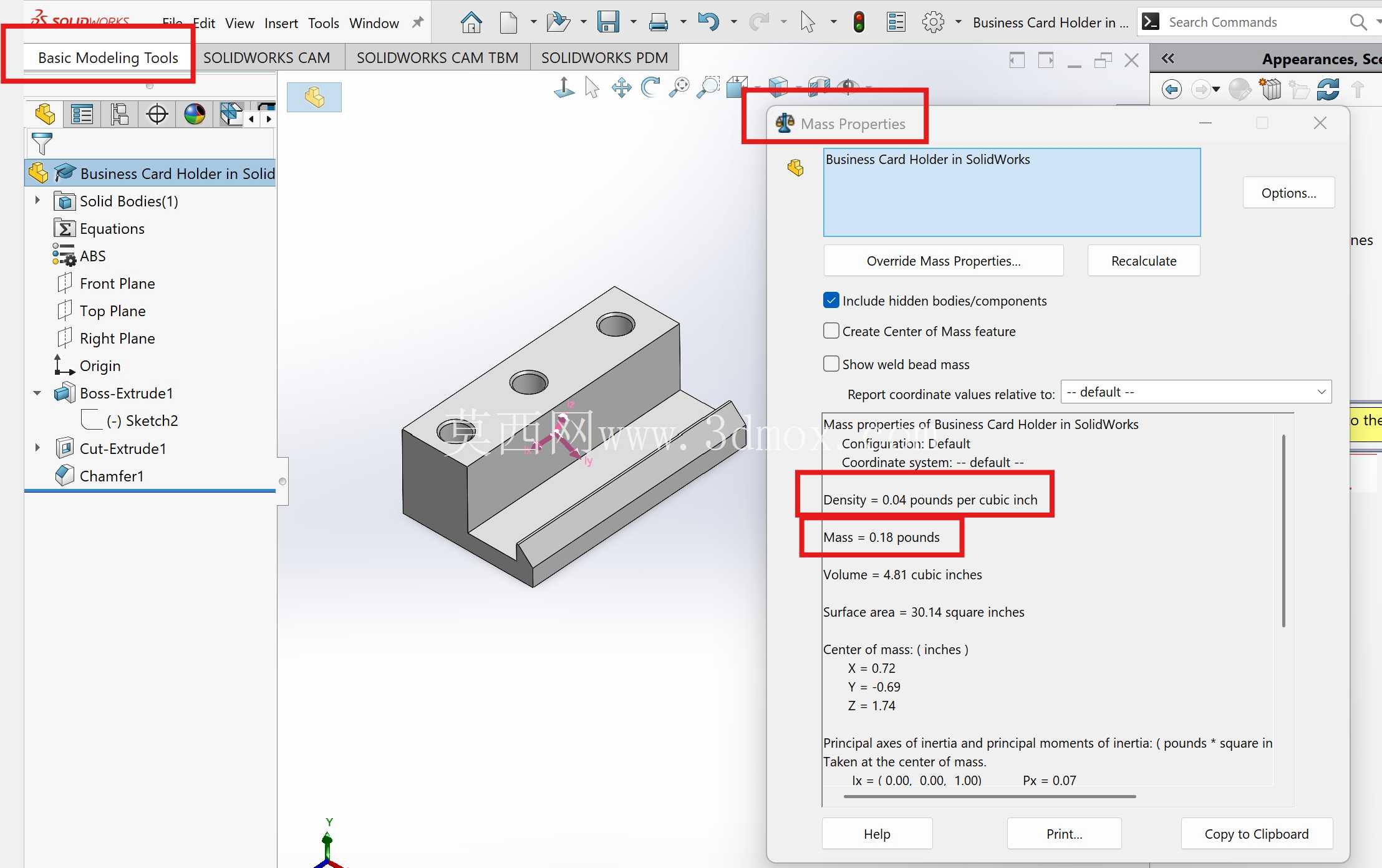

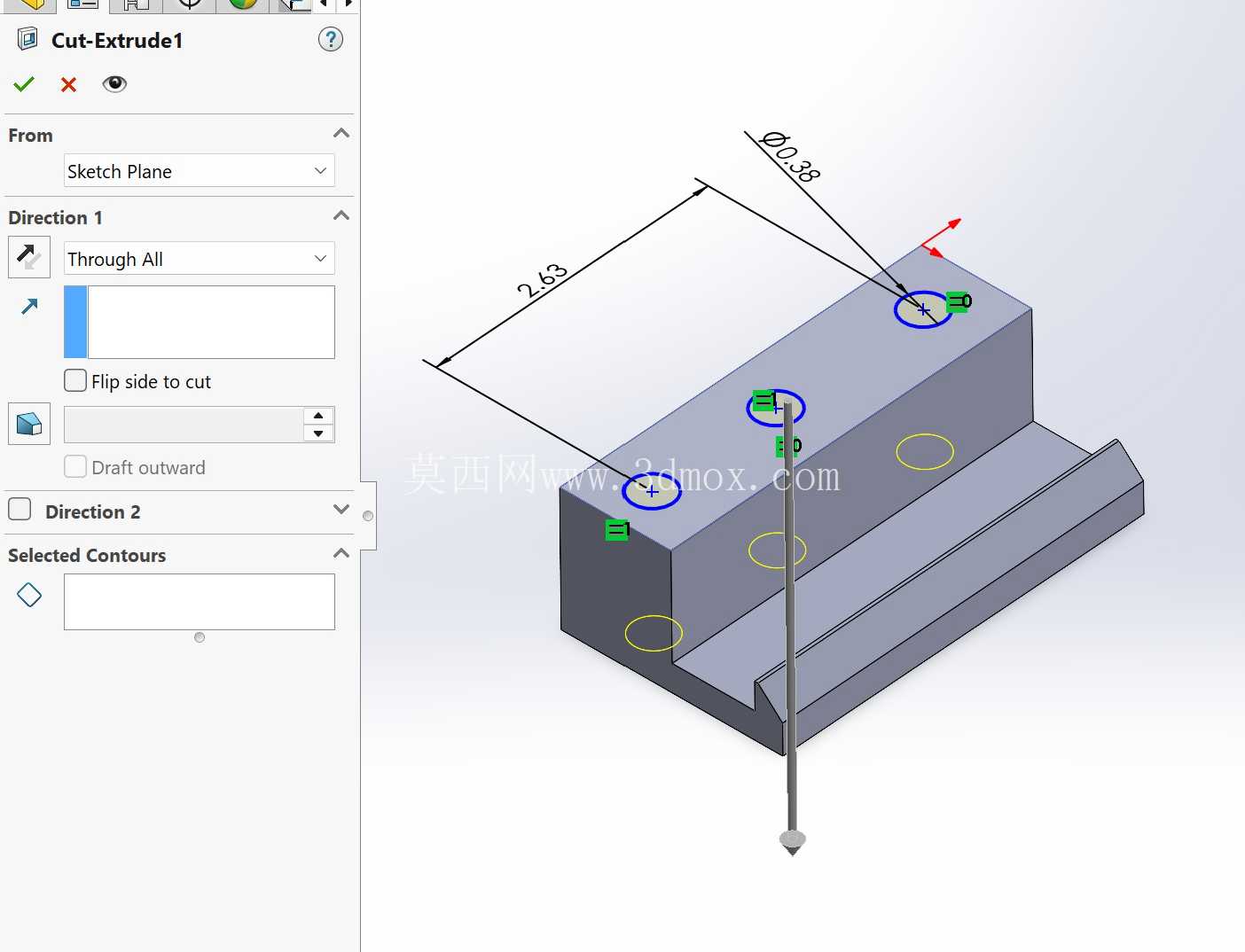

　　之后通过切割命令生成侧面的取件缺口，缺口位置做斜度过渡，避免直角位置出现应力集中；所有的棱边位置都添加圆角特征，外表面圆角统一设置为R1.5，内腔与外壁的过渡圆角设置为R0.8，减少注塑成型时的应力残留。外壳的楔形斜面设计除了外观考量之外，更多是为了适配收纳空间的边界——无人机遥控器的收纳包侧袋通常是上宽下窄的楔形空间，这个斜面可以让名片夹完全贴合袋体轮廓，不会在袋内晃动产生异响，也不会突出袋口影响包体的闭合。质量属性校验阶段，按照ABS材料的密度参数计算，整体质量控制在0.18磅左右，放在口袋里几乎没有异物感，不会增加外场作业的随身负重；如果采用铝合金材质，整体质量也能控制在0.5磅以内，依然满足随身便携的要求。结构上没有设计额外的翻盖、卡扣等活动部件，一体化的结构既减少了装配环节，也避免了活动部件长期使用后出现松动、断裂的问题，使用寿命更长。内腔的底部做了0.2mm的微凸网格筋，既可以减少名片与内壁的接触面积，避免在潮湿环境下名片与内壁粘黏，也能提升底部的结构刚性，避免按压底部时出现凹陷变形。侧面的挡边位置做了加厚处理，厚度达到2.5mm，因为这个位置是单手抽取名片时的主要受力点，加厚处理可以避免长期受力后出现形变，导致挡边无法有效约束名片叠的位置。整体外形没有多余的装饰特征，所有的结构特征都服务于实际使用功能，没有为了外观添加无意义的曲面或者凸起，既降低了成型模具的复杂度，也减少了后续批量生产的成本。

　　在安装边界的适配性上，这款名片夹的外形尺寸控制在95mm×60mm×15mm以内，可以适配绝大多数无人机遥控器的收纳包侧袋、工装裤的名片袋、甚至是无人机防护箱的工具隔层，不需要额外预留专用的收纳空间，和常用的螺丝刀、备用桨叶、电池电量检测器等外场工具放在一起也不会互相刮蹭。建模过程中所有的尺寸都做了参数化关联，如果后续需要适配不同尺寸的名片，或者调整内腔的容纳数量，只需要修改对应的草图尺寸参数，整个模型的特征就可以自动更新，不需要重新绘制结构，大幅提升后续改型的设计效率。检查质量属性时，需要确认材料密度设置与实际选用的材料一致，记录的质量参数与实际成型后的零件质量误差控制在5%以内，避免因为密度设置错误导致后续做轻量化适配时出现尺寸偏差。所有的尺寸标注都以名片的实际尺寸作为基准，避免因为基准选择错误导致内腔尺寸不符合使用要求，出现名片无法放入或者间隙过大的问题。
