四旋翼箱式无人机机身结构设计方案

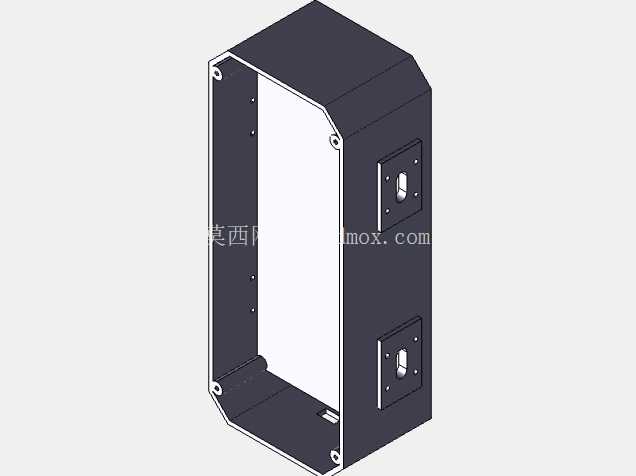

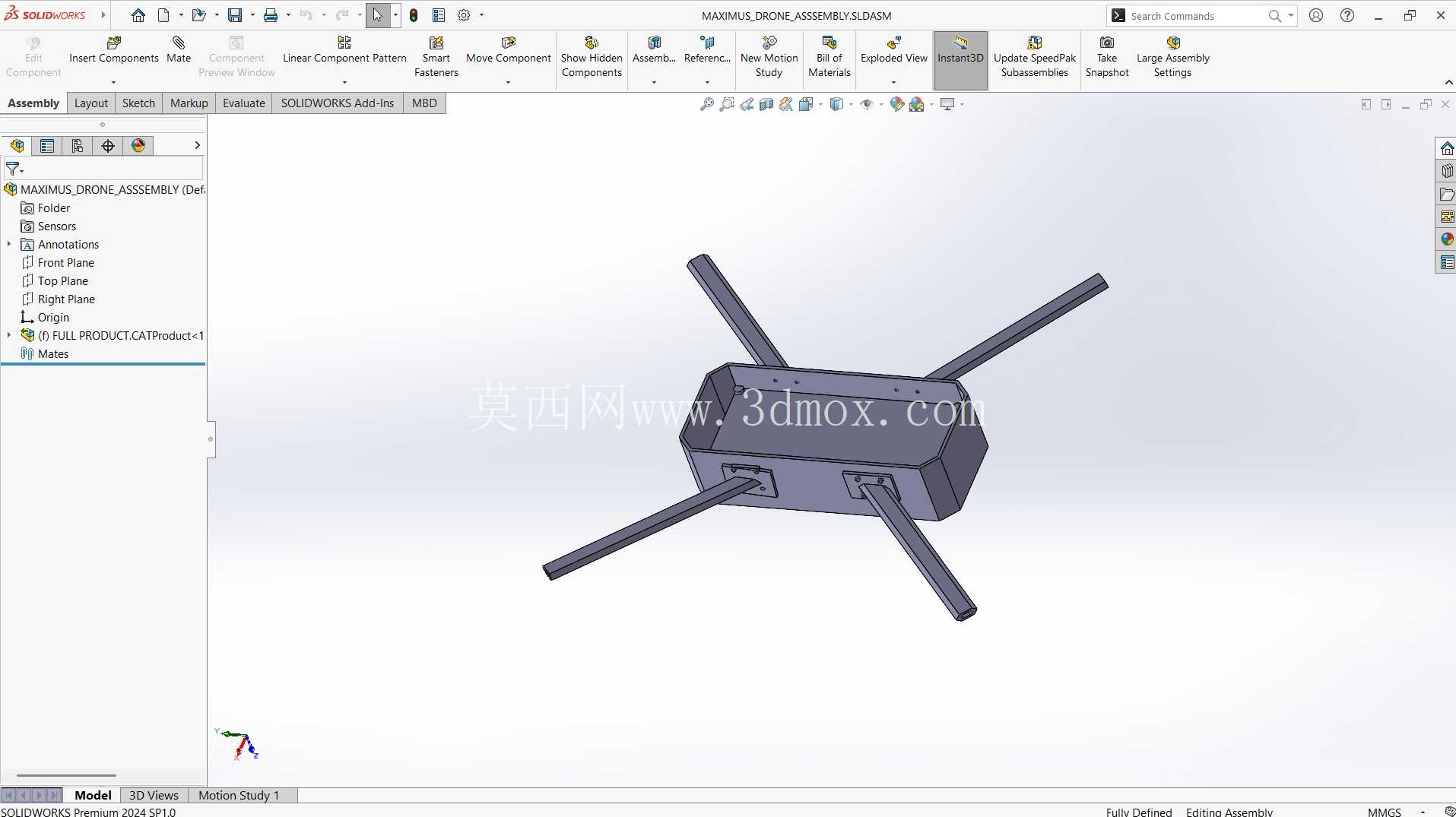

　　这套箱式四旋翼无人机的机身结构设计，核心瞄准入门级自制航模、小型航拍验证、轻量化作业载荷搭载的实际场景，没有追求过度复杂的曲面造型，整体采用规则的盒式主体作为核心承载段，四个机臂直接从主体侧方的对应安装位向外延伸，机臂与主体的连接位置做了局部加厚的承力凸台，避免飞行过程中机臂根部受交变弯矩出现应力集中断裂的问题。从实际使用的角度出发，盒式主体的内部预留了规整的安装空腔，可以直接放置飞控板、电池、电调、信号接收模块等核心电子元件，空腔内壁预留了对应的螺柱安装位，不需要额外做支撑结构就能完成元件的固定，同时盒式的上下盖采用卡扣加少量螺丝的固定方式，日常检修更换元件时不需要完全拆解整个机架，掀开上盖就能完成内部线路的排查与元件替换，大幅降低日常维护的操作难度。

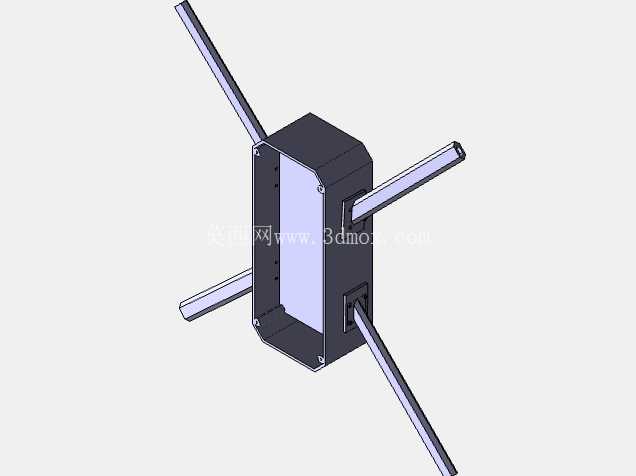

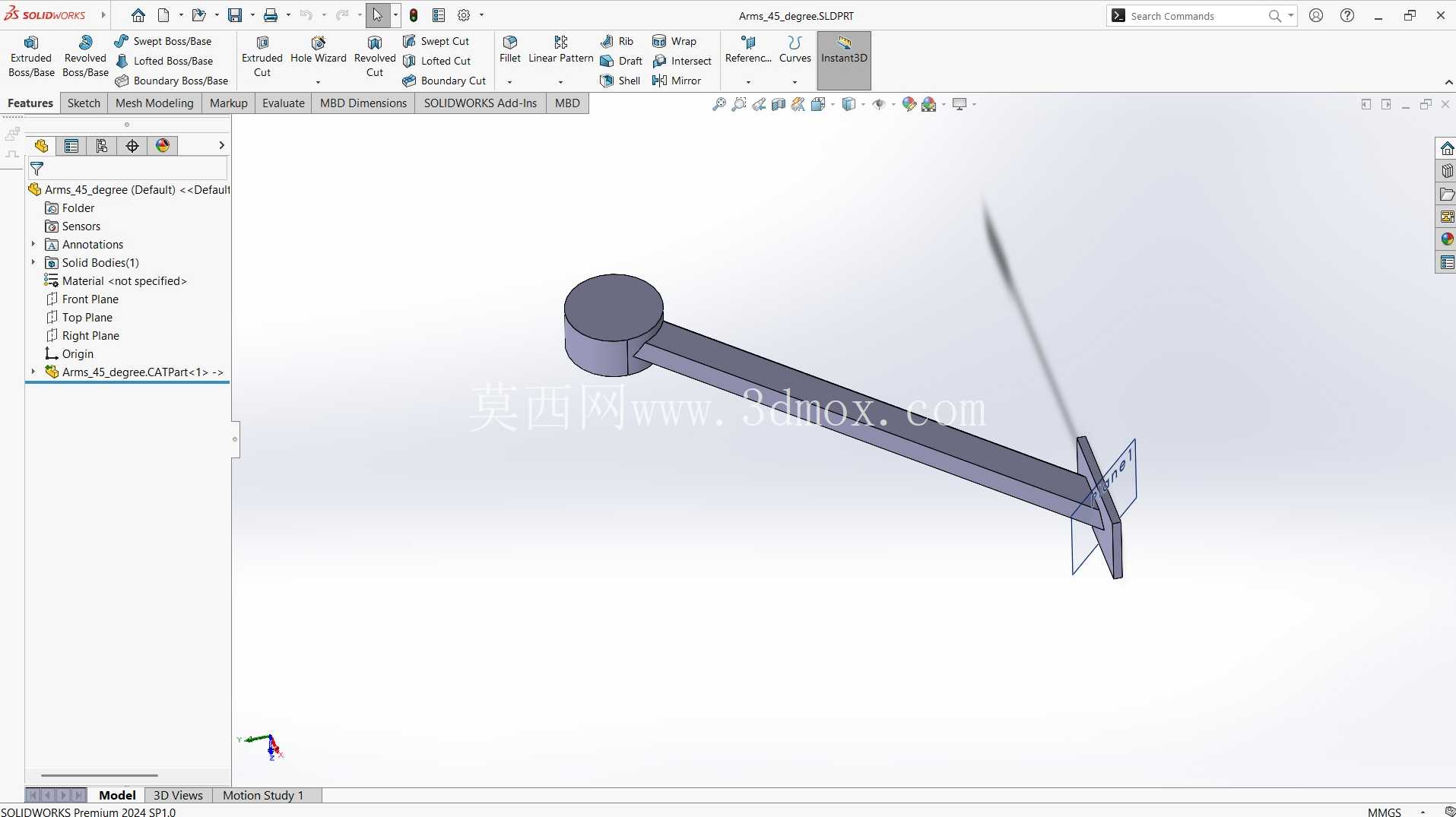

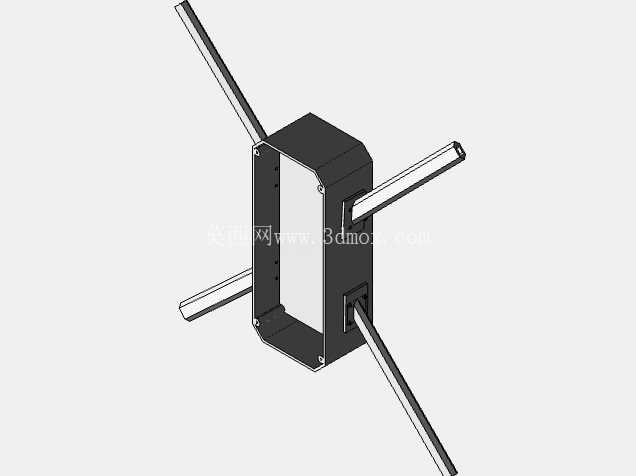

　　设计过程中特意控制了机臂的延伸角度，四个机臂呈十字对称分布，相邻机臂的夹角保持90度，保证旋翼转动时的气流不会互相干扰，同时机臂采用等截面的杆状结构，末端预留了电机安装的平面与螺丝孔位，不需要额外加装转接件就能直接适配常规的22系列、23系列外转子无刷电机，电机安装位的中心到机身主体中心的距离经过核算，既保证了足够的力臂长度让电机输出的扭矩能够高效控制飞行器姿态，又不会因为机臂过长导致整机刚性下降，飞行过程中出现机臂震颤影响飞行稳定性的问题。机身主体的边角全部做了圆角过渡处理，一方面是避免3D打印过程中出现尖角翘边的问题，另一方面也能降低飞行过程中的空气阻力，同时减少炸机时尖角位置直接受冲击出现碎裂的概率。

　　安装边界方面，整个机架的最大外轮廓尺寸控制在常规便携背包的容纳范围内，机臂如果采用快拆结构设计的话，拆卸后主体部分的尺寸仅相当于一个普通饭盒的大小，方便外出携带到外场进行飞行测试。主体底部预留了载荷安装的挂点，可以根据实际使用需求挂载小型运动相机、抛投装置或者其他轻量化作业模块，挂点位置做了局部的加厚处理，能够承受不超过200g的额外载荷而不会出现结构变形。从结构强度的角度考虑，整个机身的壁厚设置在1.5mm到2mm之间，对于承力较大的机臂连接位置、电机安装位置、挂点位置，壁厚局部增加到3mm，既保证了整体结构的抗冲击能力，又尽可能控制了整机的自重，避免不必要的结构重量消耗电池电量，影响续航表现。

　　线路布置方面，机身主体的侧方对应每个机臂的位置都预留了走线孔，电调到电机的线路可以直接从机臂内部穿过，再通过走线孔进入机身内部连接飞控与电池，不会有线路裸露在机身外侧，既降低了飞行过程中线路被气流吹动产生晃动影响飞行稳定性的问题，也避免了线路被外物勾挂造成飞行事故的风险。这套结构在设计时就充分考虑了3D打印的工艺特性，所有结构都没有大角度的悬空面，打印时不需要添加大量的支撑结构，打印完成后去除支撑的工作量很小，普通的FDM3D打印机就能够完成整个机架的打印制作，不需要特殊的工业级加工设备，非常适合个人航模爱好者自制使用，也可以作为小型民用无人机的结构验证原型，用来测试不同飞控参数、不同载荷下的飞行表现。
