超人主题四旋翼航拍飞行器结构设计

这款四旋翼飞行器的结构设计，首先围绕消费级航拍、主题文创展示、青少年航模科普这几个核心场景展开，没有走常规工业级无人机的冷峻实用路线，而是把超级英雄IP的视觉特征和飞行器的气动、结构需求做了融合，既满足飞行功能要求，又具备很强的主题辨识度。从实际用途来看，它既可以作为入门级航拍载具搭载轻量化微型摄像头完成低空近景拍摄，也能作为主题展陈的文创展品、航模教学的演示案例，甚至可以作为IP衍生的定制化航模产品面向爱好者群体。

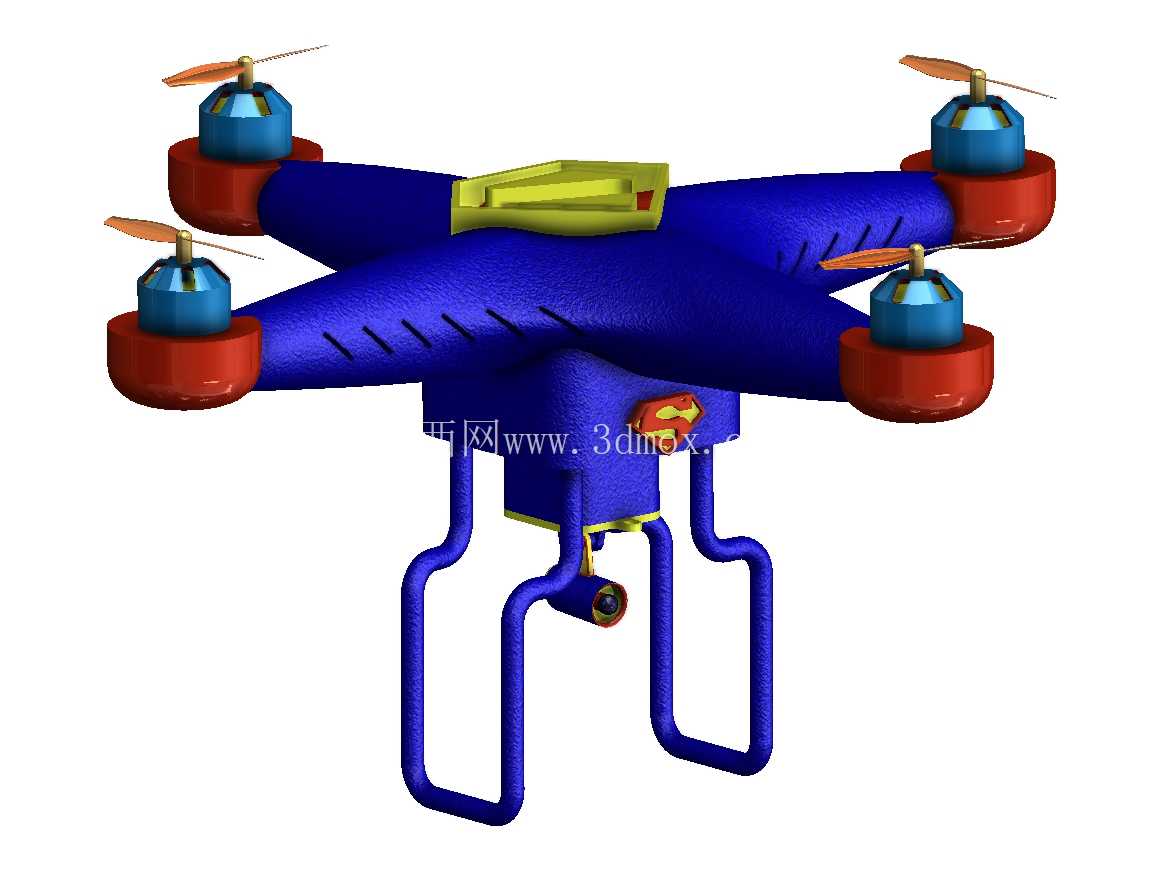

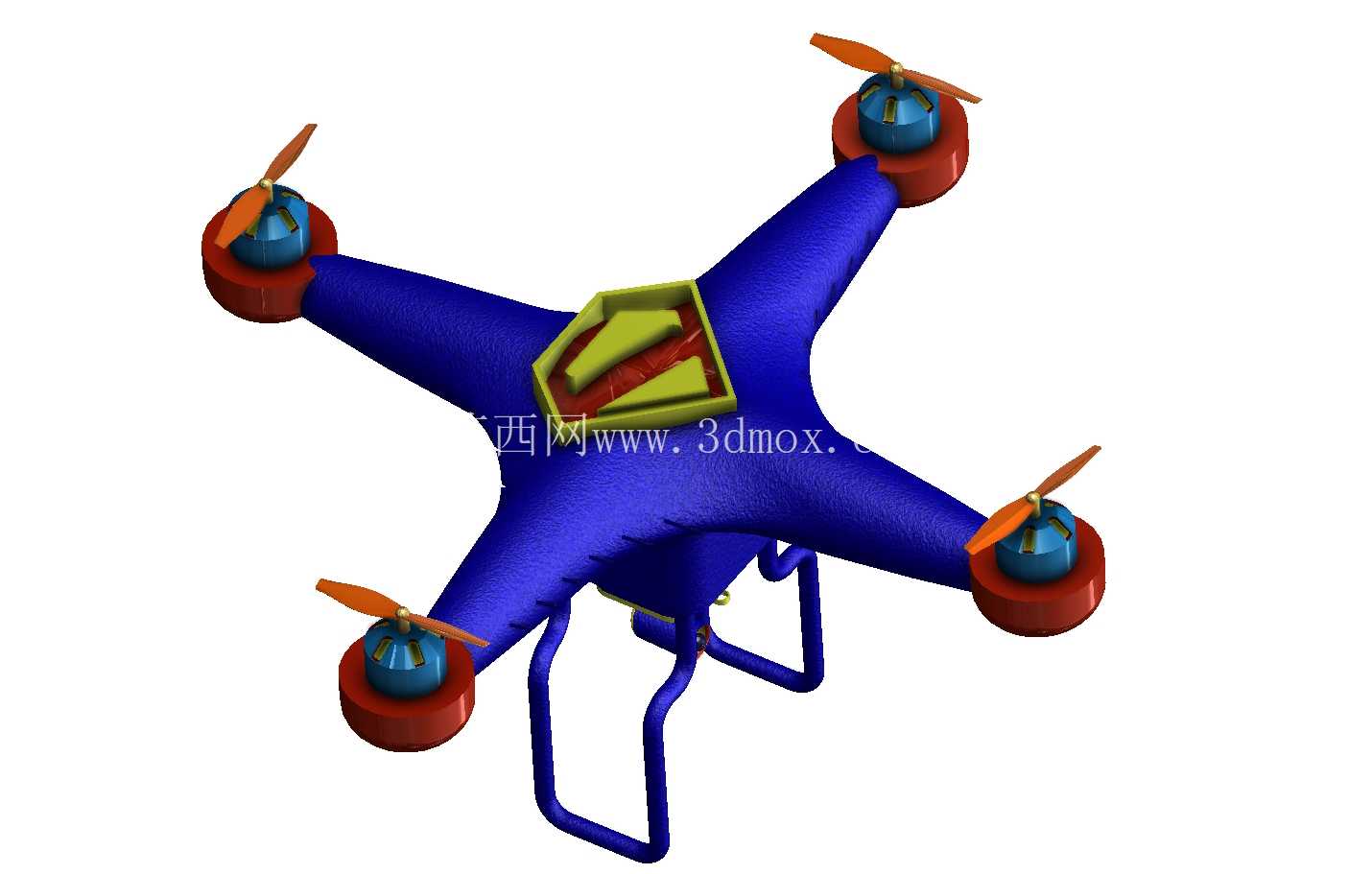

设计思路上，首先处理的是主题元素和飞行结构的冲突问题：机身主体采用X型四旋翼常规布局，这个布局的气动冗余度高，四个电机动力输出均衡，飞控调校难度低，适合入门级使用。机身主体的曲面造型提取了超级英雄战衣的蓝色主色调，机臂上的开槽不是单纯的装饰，是经过流场仿真预留的散热风道，能给电调、飞控板提供持续的风冷散热，避免长时间悬停时电子元件积热导致的动力衰减。机臂末端的电机座采用红蓝色分层设计，红色段是电机安装的承力结构，内嵌电机固定螺孔位，蓝色段是整流罩，能降低电机旋转时的紊流干扰，提升悬停稳定性。机身顶部的黄色凸起结构不是装饰件，是电池舱的上盖，采用快拆卡扣设计，不需要额外工具就能掀开更换锂电池，这个位置的重心高度经过反复调整，刚好落在四个旋翼形成的升力平面中心，不会因为电池重量导致整机重心偏移，减少飞控的补偿负担。

机身前部下方集成了微型摄像头的安装位，自带简易的两轴减震云台结构，能过滤旋翼转动带来的高频振动，避免拍摄画面出现果冻效应。起落架采用U型弯管一体式结构，材质选用高韧性的工程塑料，着陆时能通过自身形变吸收冲击能量，两个支腿的间距经过测算，刚好大于机身最大宽度，降落时不会出现侧翻，同时支腿的高度预留了足够的云台活动空间，摄像头在俯仰调整时不会碰到起落架结构。四个旋翼的桨叶采用轻量化的两叶设计，桨距经过匹配电机KV值做了优化，在保证足够升力的前提下降低转动噪音，桨尖和电机座的间隙预留了安全距离，不会出现打桨问题。

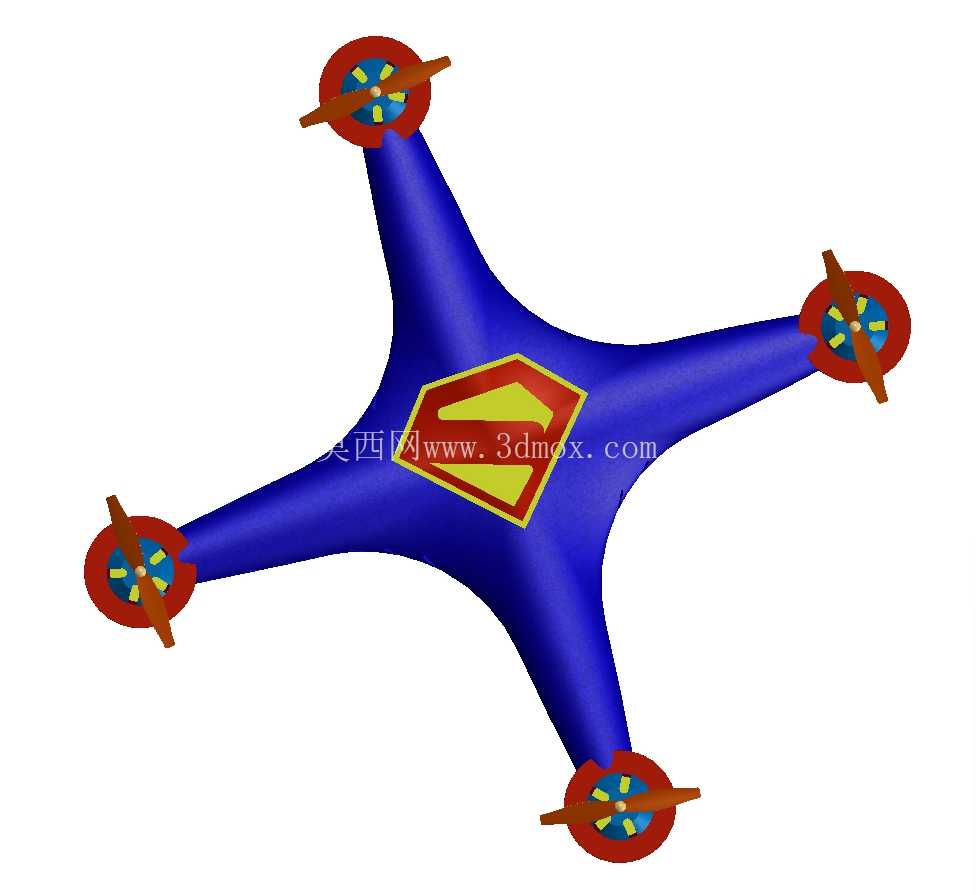

从安装边界和尺寸控制来看，整机对角电机轴距控制在350mm级别，属于小型四旋翼范畴，不需要专门的开阔场地就能完成起降，单个机臂的长度从中心舱到电机座的距离控制在120mm，机臂内部走动力线和信号线，所有线材都藏在结构内部，避免飞行时线材外露产生风阻或者被桨叶打到。机身中心舱的内部空间做了分层设计，最上层放电池，中层放飞控板、电调、GPS模块，下层留出线缆接口和摄像头安装位，各个模块的安装位置都预留了螺丝孔位，兼容市面上主流的入门级飞控硬件，不需要额外打孔改装就能完成组装。机身侧面的超人标识采用内嵌式设计，不会突出机身表面破坏气动外形，同时标识位置刚好是机身强度最高的加强筋位置，不会因为开槽影响机身结构强度。

在结构强度设计上，机臂和中心舱的连接位置做了加厚处理，内置十字型加强筋，能承受飞行时的机动载荷，即使出现轻度的碰撞也不会出现机臂断裂的问题。电机座的红色承力段采用和机臂一体化的注塑结构，不需要额外的连接件，减少装配步骤的同时提升连接强度。起落架和机身的连接位置采用快拆卡扣设计，运输时可以快速拆下起落架缩小包装体积，组装时只需要对准卡扣按下就能锁定，不需要螺丝固定。整机的所有外露棱角都做了R3以上的圆角处理，避免搬运、飞行时划伤操作人员，也能降低棱角处的应力集中，提升结构抗疲劳性能。

实际飞行场景下，这个造型的飞行器因为主题辨识度高，在主题活动航拍、校园科普演示、文创产品展示这些场景里比常规无标识的无人机更有吸引力，同时结构上完全满足常规四旋翼的飞行要求，没有因为造型设计牺牲飞行性能，动力搭配上可以匹配2204级别无刷电机、30A电调、3S锂电池，留空时间可以达到15分钟左右，满足入门级航拍和演示的使用需求。摄像头安装位兼容市面上常见的微型运动相机，不需要额外改装支架就能直接固定，拍摄角度可以通过起落架之间的预留空间实现0到90度的俯仰调整，覆盖水平前视到垂直俯视的拍摄范围。
