发动机用变径阶梯式金属外壳结构

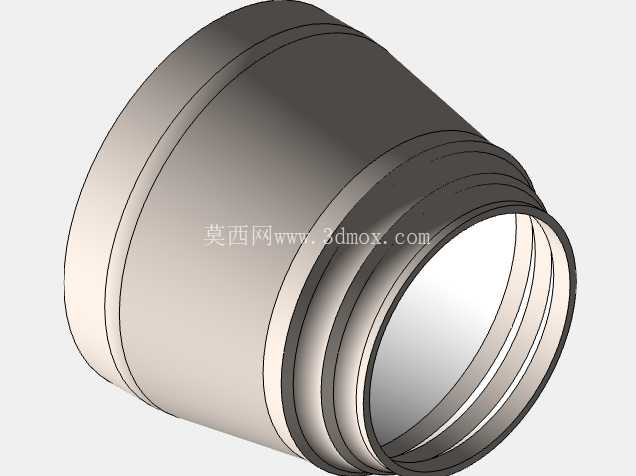

该壳体为动力系统核心防护承载构件，主要应用于中小排量内燃发动机的外围防护与部件集成安装场景，实际服役过程中需要同时承担内部核心运动部件的防护、周边附属管路与传感器的安装定位、以及运行过程中的热量传导分散功能。从结构设计逻辑来看，整体采用阶梯变径的回转筒体构型，大直径端朝向发动机缸体侧，匹配缸体端面的安装止口，设计时预留了均匀的壁厚差，靠近安装法兰的位置壁厚做了梯度加厚处理，用来抵消发动机运行过程中产生的低频振动传递，避免长期运行后连接位置出现疲劳裂纹；小直径端朝向动力输出侧，筒壁外侧设计有多道环形凸台结构，这些凸台一方面作为密封件的安装卡槽，用来卡装O型密封圈与防尘挡圈，阻断外部粉尘、水汽进入壳体内部侵蚀运动构件，另一方面也作为加强筋结构，提升薄壁筒体的径向抗形变能力，在壳体受到侧向磕碰或者安装挤压时，不会出现圆度超差的问题。

从安装边界维度考量，该壳体的同轴度公差控制在IT7级范围内，两端止口的端面跳动公差不超过0.03mm，保证安装后与内部曲轴、输出轴的回转中心重合，不会出现运转过程中的偏磨问题；筒体外径的阶梯差尺寸经过反复校核，既保证了内部有足够的空间容纳曲轴末端的油封、轴承以及转速传感器等构件，又不会因为外径过大占用发动机舱过多的布置空间，适配紧凑型动力单元的布局需求。壁厚设计上采用了非均匀壁厚方案，靠近高温排气侧的筒壁厚度比进气侧厚1.2mm，既可以平衡不同位置的热膨胀量，避免高温工况下壳体出现翘曲变形，也能提升局部的结构强度，抵御排气侧带来的持续热冲击。

设计过程中优先考虑了铸造工艺的成型可行性，所有转角位置都做了R2-R3的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，筒壁内侧没有设计多余的凸起结构，降低砂芯成型与脱模的难度，适合采用砂型铸造或者高压铸造的工艺批量生产，成型后的毛坯只需要少量的机加工即可完成两端止口、密封卡槽的精度加工，有效控制生产制造成本。实际应用中，该壳体除了基础的防护功能外，外表面预留的多个平面凸台可以直接安装机油压力传感器、温度传感器以及管路固定支架，不需要额外设计焊接支架，减少了装配工序，也降低了焊接变形带来的尺寸误差。壳体的表面粗糙度设计上，安装密封面的粗糙度控制在Ra1.6，保证密封件的贴合度，非配合的外表面粗糙度控制在Ra6.3，不需要做额外的精加工处理，兼顾加工成本与使用性能。在结构强度校核阶段，通过有限元模拟验证了壳体在120℃持续工作温度、3倍重力加速度振动工况下的形变情况，最大形变量不超过0.05mm，完全满足发动机全生命周期的使用要求，不会出现壳体开裂、密封失效等常见故障。
