涡轮螺旋桨发动机外部壳体及推进接口设计

在通航小型固定翼飞机、中低空长航时无人机的动力系统选型中，涡轮螺旋桨发动机凭借油耗低于涡喷发动机、低速推进效率优于涡扇发动机的特性，始终是1000马力以下动力段的核心选择，而其外部组件的集成设计，直接决定了动力单元的维护便捷性、气动阻力水平与结构可靠性。本次设计的外部组件，核心围绕发动机本体与螺旋桨、机身机舱的衔接需求展开，首先需要处理的是动力输出端的安装边界：螺旋桨安装法兰的端面跳动公差需控制在0.02mm以内，避免高速旋转时产生的离心振动传递至发动机主轴承，因此外部壳体的前端定位止口与发动机曲轴输出端采用H7/h6的间隙配合，同时预留3mm的密封胶圈安装槽，防止高空低温环境下润滑油从轴封位置渗漏。

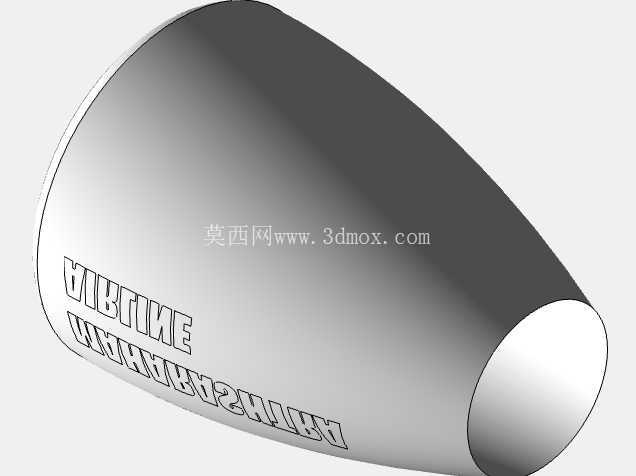

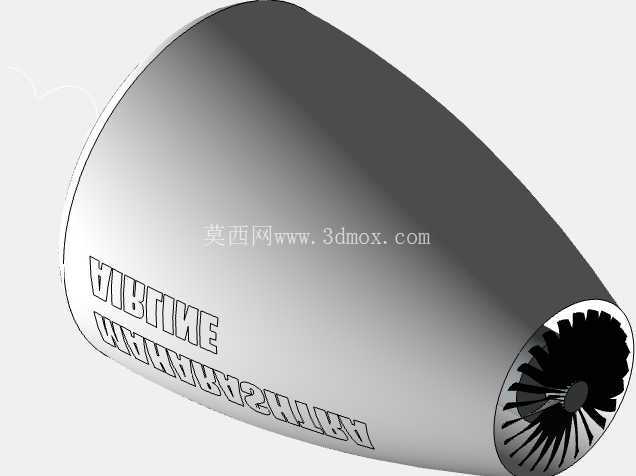

从气动外形的设计逻辑来看，外壳的流线型曲面并非单纯追求视觉流畅，而是结合了典型飞行工况下的气流附着特性：巡航阶段飞行速度在300-400km/h区间时，外壳表面需避免出现逆压梯度超过0.3的区域，否则会引发局部气流分离，额外增加5%-8%的飞行阻力，因此建模过程中通过多截面曲面放样，将外壳最大直径位置设置在距离前端面42%的壳体总长度处，尾部以12°的收敛角平滑过渡至发动机机舱对接法兰，确保气流能够顺畅汇入机身尾部的蒙皮区域，不会在发动机与机身的衔接位置产生紊流。

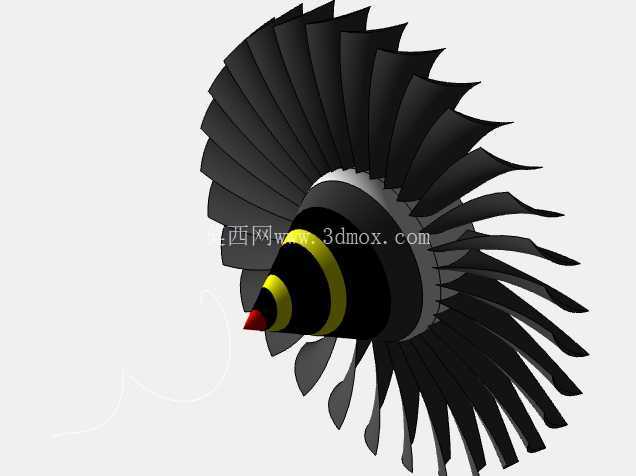

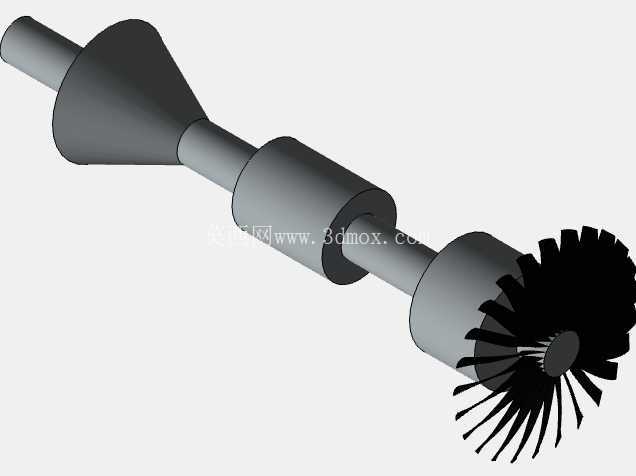

在结构集成层面，外部壳体需要同时容纳三个核心单元的安装空间：首先是动力传输轴的防护腔，从发动机减速器输出端到螺旋桨安装座的传动轴，需要在壳体内部预留足够的径向跳动空间，同时在壳体对应位置设置2个检修口盖，无需拆解整个外壳即可完成传动轴的万向节润滑、连接螺栓力矩复检工作；其次是空气动力螺旋桨单元的变距机构安装位，壳体前端的环形安装边预留了12个M8的螺纹孔，对应变距作动器的安装支座，孔位位置度公差控制在0.1mm以内，保证三个变距作动器的同步精度，避免螺旋桨桨距调整时出现卡滞；最后是保护性发动机机舱外壳的连接接口，壳体尾部的对接法兰采用阶梯式结构，内层法兰对接发动机本体的防火墙，外层法兰与机身蒙皮通过抽芯铆钉连接，两层法兰之间预留5mm的隔热层安装间隙，阻断发动机燃烧室的热量向机身蒙皮传递。

实际安装场景中，该外部组件的重量控制也是设计的核心指标之一，整体采用铝合金薄壁结构，壁厚均匀设置为2.5mm，在安装座、法兰连接位置局部加厚至5mm，既保证了结构强度，又将整个外部组件的重量控制在8.2kg以内，不会给发动机增加过多的无效载荷。同时壳体表面的标识区域做了凹陷处理，喷涂的标识文字不会突出壳体表面，避免破坏气动外形，标识内容包含发动机型号、旋转方向、维护警示等信息，方便地面维护人员快速识别。在振动特性的匹配上，壳体的固有频率经过模态分析调整，避开了发动机怠速（1200rpm）、巡航转速（8500rpm）对应的激励频率，防止飞行过程中出现共振问题，保证整个外部组件在全飞行包线内的结构稳定性。
