长材轧制处理钢铁生产线三维设计

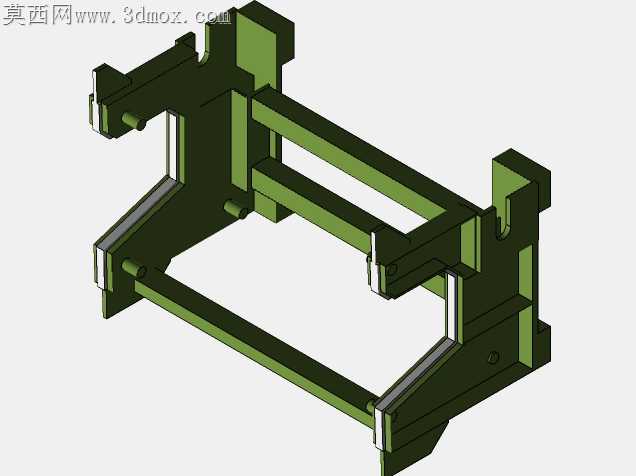

本模型为长材轧制工序的钢铁生产线整体三维设计，采用Autodesk Inventor完成全参数化建模，整体还原了从坯料输入到成品输出的连续轧制生产全流程布局。建模过程中严格按照冶金产线的实际空间排布逻辑搭建，首先完成核心轧制主机的结构构建：主机部分还原了牌坊机架、压下机构、轧辊组件、传动连接端的细节结构，机架采用厚重的铸钢质感材质，表面做了工业漆面的哑光质感处理，传动部位的金属构件区分了加工面与非加工面的材质差异，加工面赋予高反光的金属切削质感，非加工面保留铸钢的粗糙哑光纹理。产线两侧的输送辊道部分，按照等间距排布逻辑完成多组辊道支架、传动辊、挡料机构的阵列建模，辊道支架采用型材焊接结构的细节表现，每一组支架的横纵梁连接位置都还原了焊接件的倒角与加强筋结构，辊子表面赋予耐磨金属材质，表面做了细微的使用磨损纹理处理，还原产线长期运行的真实质感。产线上的辅助机构包括坯料对中装置、导向挡板、输出集料架，其中对中装置的液压缸、推杆结构都做了可动逻辑的装配约束，能够模拟实际生产中对坯料的位置校正动作，集料架的齿形排布按照长材成品的堆放逻辑设计，每一个支撑齿的间距都匹配常规长材的堆放支撑需求。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方投射模拟车间顶光效果，辅助光源补充设备底部与侧面的暗部细节，避免结构死角出现死黑区域，环境光采用低饱和度的冷灰色调，突出金属设备的厚重工业质感，地面赋予浅灰色的环氧地坪材质，带有细微的反光效果衬托设备整体轮廓。整体设计思路围绕连续化冶金生产的流程逻辑展开，从坯料上料端的输入辊道开始，依次排布对中导向机构、核心轧制主机、输出输送辊道、成品集料架，各工位之间的间距匹配实际生产的节拍需求，既保证了设备结构的细节还原度，也完整呈现了整条钢铁轧制生产线的工位排布与物料流向逻辑，可用于冶金产线布局展示、设备结构教学、生产流程模拟等场景使用。
