带手压柱塞的65mm单螺杆挤出设备结构

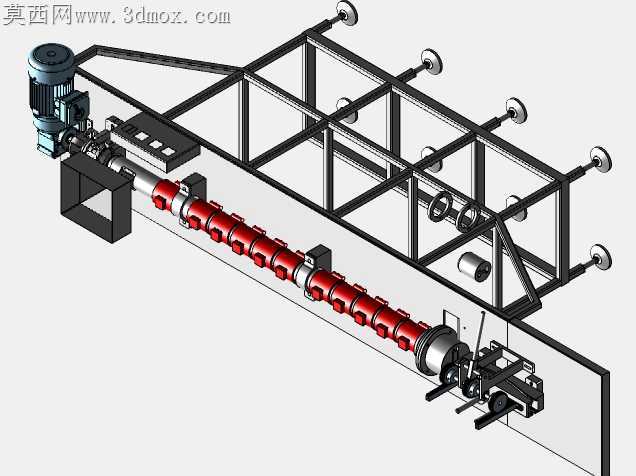

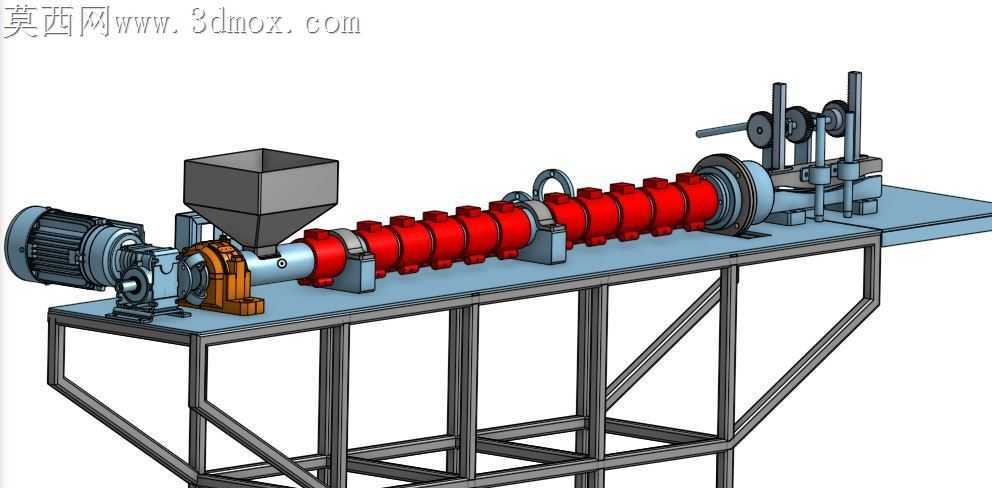

塑料挤出作业现场常遇到机筒段加热后热胀偏移、辅机与机头同轴度偏差导致出料不均的问题，这套65mm规格挤出结构在设计时就针对这类加工适配痛点做了细节调整。机架采用方管焊接的斜撑框架结构，没有用常见的整板台面，而是在传动端、料斗承重位、机筒支撑座下方额外加了斜向加强筋，避免满负荷运行时电机振动带动机台台面震颤，连带机筒段出现径向跳动。料斗下方的机筒进料段做了加厚衬套的预留位，和减速箱输出端的连接位采用了止口定位而非单纯螺栓锁紧，装配时不需要反复打表找正，只要止口贴合就能保证螺杆与机筒的同轴度控制在0.05mm以内，减少螺杆扫膛的风险。

机筒外部的分段加热圈固定座没有直接焊在机筒外壁，而是用卡箍式结构固定，每个加热段的支撑座都预留了2mm的轴向窜动间隙，适配机筒从室温升到200℃作业温度时的热伸长量，不会因为热胀冷缩把支撑座顶变形。出料端搭配的手压柱塞结构没有和机筒做刚性连接，而是通过独立的可调支架固定在台面上，支架上的长槽孔可以前后左右调整柱塞与出料口的对位精度，换不同规格口模时不需要重新拆装整个辅机支架，松掉锁紧螺栓就能快速对位。

传动端的减速箱与电机采用了直连式安装，电机座下方加了橡胶减震垫，和机架的连接孔预留了调节腰槽，皮带张紧度调整时不需要撬动电机，只要拧动调节螺栓就能平稳移位，避免皮带轮错位带来的传动损耗。台面上的走线槽全部藏在机架方管的内侧，不会因为现场清理料渣时刮破线缆，加热圈的接线端全部朝向机架外侧，检修时不用爬到台面下方拆线。

这套结构没有做多余的装饰性设计，所有连接位的公差都按实际加工装配的可行性做了放宽，非配合面的公差控制在IT14级，配合面统一按IT7级加工，既不会因为精度过高增加不必要的加工成本，也不会因为公差太松导致装配后出现晃动漏料的问题。机筒段的每个支撑座都做了圆弧面贴合设计，和机筒外壁的接触面积达到80%以上，加热时热量能均匀传递到支撑座，不会出现局部热应力集中导致机筒变形。手压柱塞的导向杆做了镀硬铬处理，和导向套的配合间隙控制在0.1mm，压料时不会出现卡滞，也不会因为间隙太大漏料。
