大跨度单层工业厂房钢结构框架设计

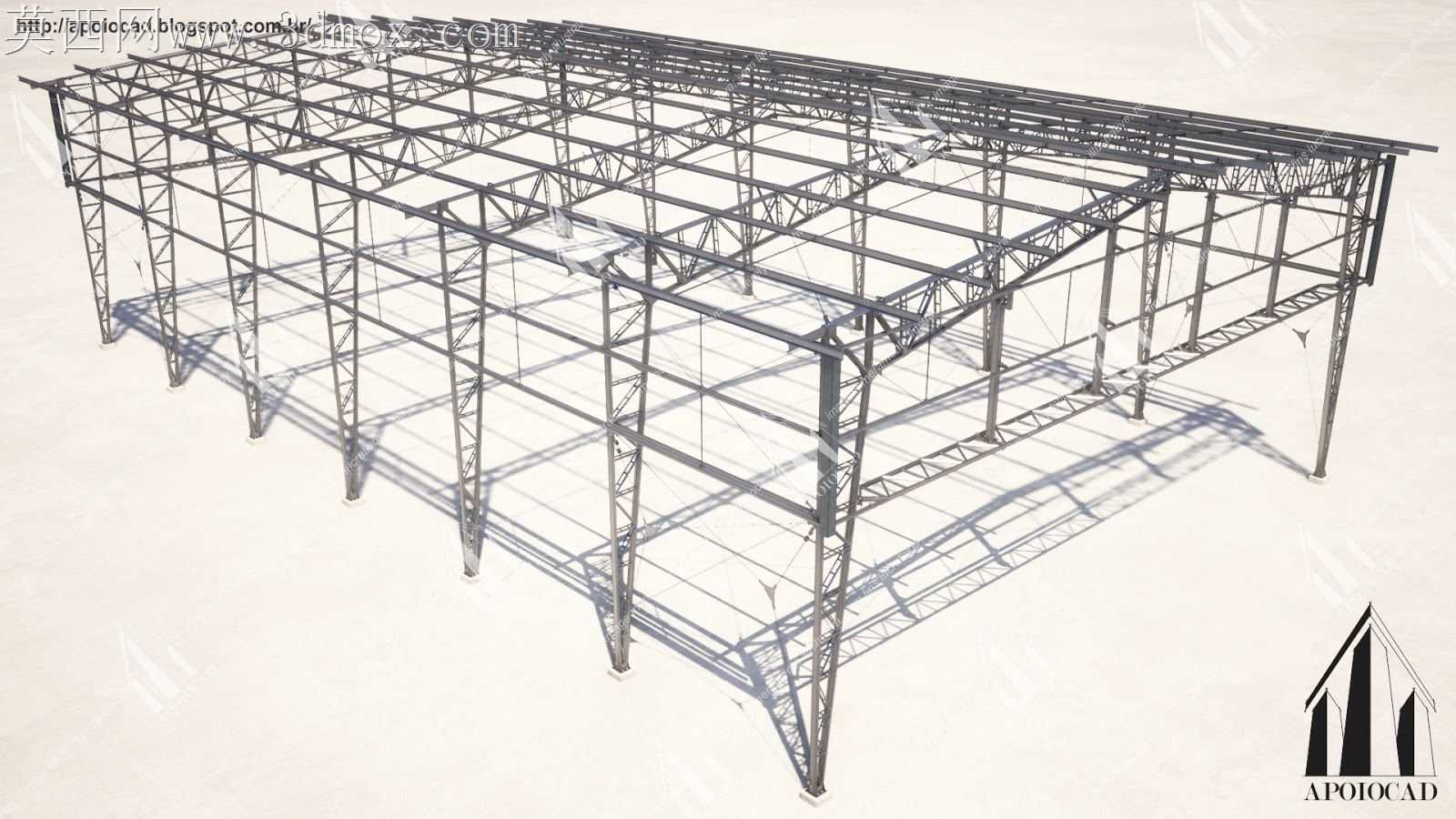

本作品为大跨度单层工业厂房的全钢结构承重框架三维建模成果，建模过程中严格遵循钢结构设计规范的尺寸逻辑，完整还原了工业厂房钢结构体系的全部组成构件。建模阶段首先完成整体轴网定位，依据厂房的跨度、柱距、檐口高度参数确定整体轮廓边界，依次搭建竖向承重钢柱体系，钢柱采用变截面H型钢构件形式，柱脚设置刚性连接节点模拟与基础的锚固效果，柱身预留与横向梁架、柱间支撑的连接点位。随后完成横向屋架梁与纵向连系梁的搭建，屋架采用桁架式结构设计，上弦、下弦、腹杆分别采用对应规格的型钢构件，通过节点板完成杆件间的刚性连接，纵向连系梁沿厂房长度方向布置，串联所有横向钢柱与屋架，形成整体的空间受力体系。为保障结构整体稳定性，建模过程中同步布置了柱间交叉支撑、屋架水平支撑、隅撑等抗侧力构件，所有支撑构件均采用角钢或圆钢材质，连接节点位置严格对应实际施工的连接逻辑，避免出现构件错位、节点冲突的问题。材质设置阶段，为所有钢构件赋予哑光银灰色金属材质，还原热轧钢材的表面质感，同时区分了主承重构件与次要支撑构件的材质细微色差，提升模型的辨识度。渲染阶段采用柔和的自然光环境，模拟日光照射下钢结构的阴影效果，清晰呈现每一处杆件的空间位置与连接关系，通过半透明地面辅助衬托结构的整体轮廓，让观看者可以直观理解厂房钢结构的传力路径：屋面荷载通过屋面板传递至屋架桁架，再经由屋架传递至两侧钢柱，最终通过柱脚传递至建筑基础，水平方向的风荷载、地震作用则通过支撑体系传递至整体结构，保障厂房的结构安全。整个建模过程严格把控构件尺寸精度，所有杆件的截面规格、节点间距均符合常规工业厂房的设计惯例，可用于钢结构施工交底、建筑方案展示、结构受力可视化演示等场景，完整展现了轻钢结构厂房的构造逻辑与设计思路，清晰呈现了装配式钢结构建筑构件标准化、连接节点化的设计特点。
