架空式双层集装箱改造住宅结构设计

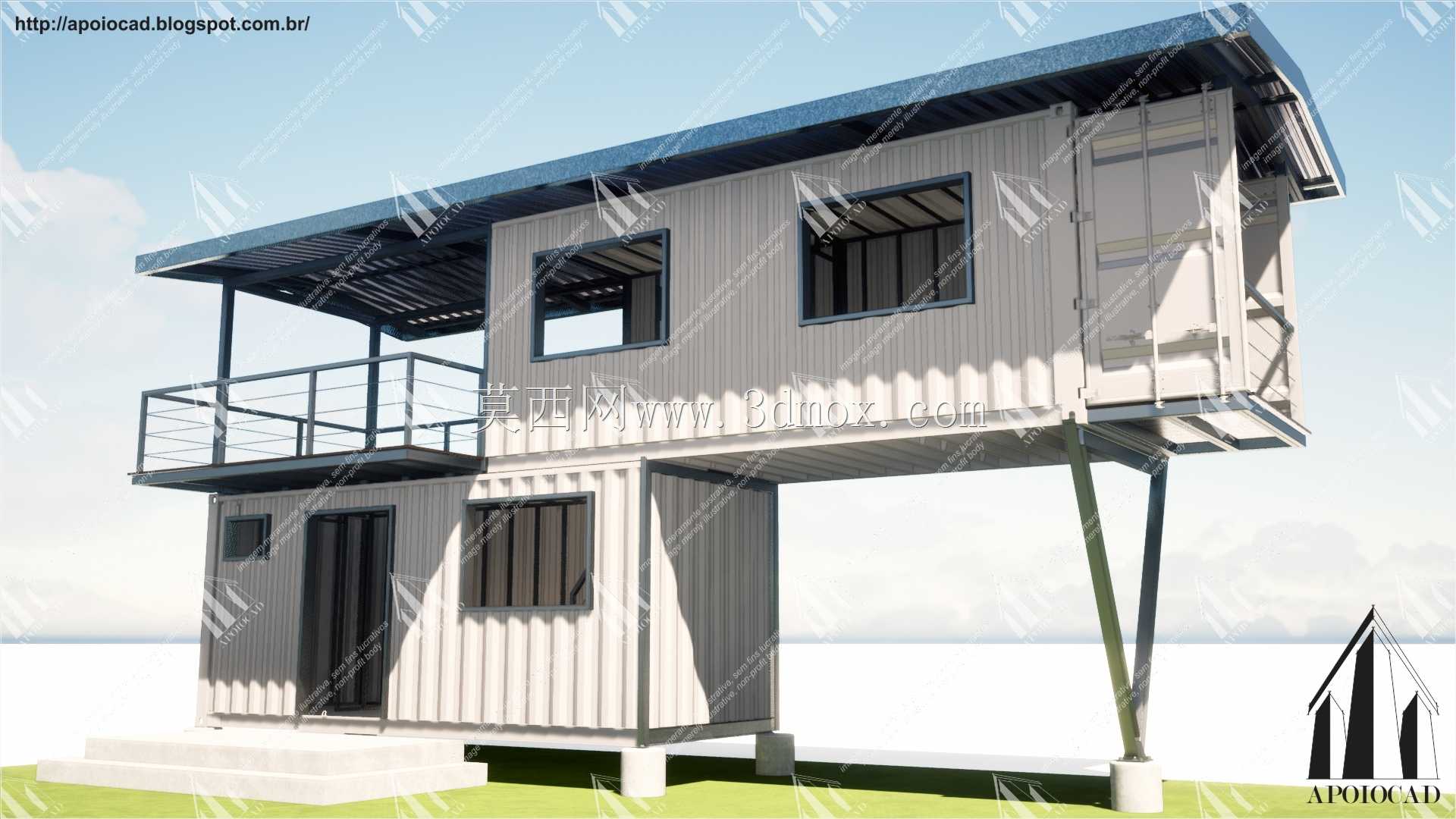

集装箱改造建筑的落地施工中，最容易被忽略的是架空支撑段的荷载传递偏差，常规直接焊接斜撑的做法，往往会在二层满载使用时出现箱体侧壁局部形变，连带阳台护栏的安装基准偏移，后期补装校正的成本远高于前期结构预留。这套双层架空集装箱住宅的支撑设计，没有采用常见的通长立柱落地方案，而是在箱体悬挑端设置了变截面斜向支撑，支撑与下箱体的连接点特意避开了波纹板的应力集中区，选在箱体底部的加强槽钢翼缘处做焊接固定，焊接位置提前预留了2mm的反变形余量，抵消焊接热胀带来的箱体上翘误差。上层箱体的阳台区域没有直接切割原集装箱的侧壁钢板，而是保留了顶部的边梁作为护栏的安装基座，护栏的竖杆间距按照民用建筑安全规范设置，固定点穿透波纹板后在内侧加装了加厚垫片，分散风载带来的局部拉力，避免长期使用后波纹板出现撕裂。屋面的挑檐采用了轻钢结构的悬挑骨架，骨架与箱体顶部的角件做螺栓连接，没有直接在顶板上焊接，防止破坏原有箱体的防水层，挑檐的排水坡度顺着箱体长度方向设置，雨水直接排到建筑外侧的地面，不会顺着支撑结构流到下层箱体的接缝处。墙体部分的干墙安装，特意在波纹板和干墙之间留了30mm的空气层，既可以隔绝金属箱体的冷热桥效应，也能预留出电路管线的布设空间，管线穿过箱体钢板的位置都加装了橡胶护圈，避免金属边缘割破线缆绝缘层。门窗的开孔位置全部选在原集装箱的非加强肋区域，切割后在开孔四周焊接了矩形钢框补强，防止切割后箱体整体刚度下降，窗框和钢框之间填充了耐候密封胶，适配户外温度变化带来的形变差。下层入口的台阶没有和箱体做刚性连接，单独做了浅基础支撑，避免箱体轻微沉降时拉裂台阶与箱体的接缝，台阶高度和箱体入口的门槛预留了5mm的高度差，防止雨天雨水倒灌进室内。
