户外单排立柱式钢结构遮阳雨棚设计

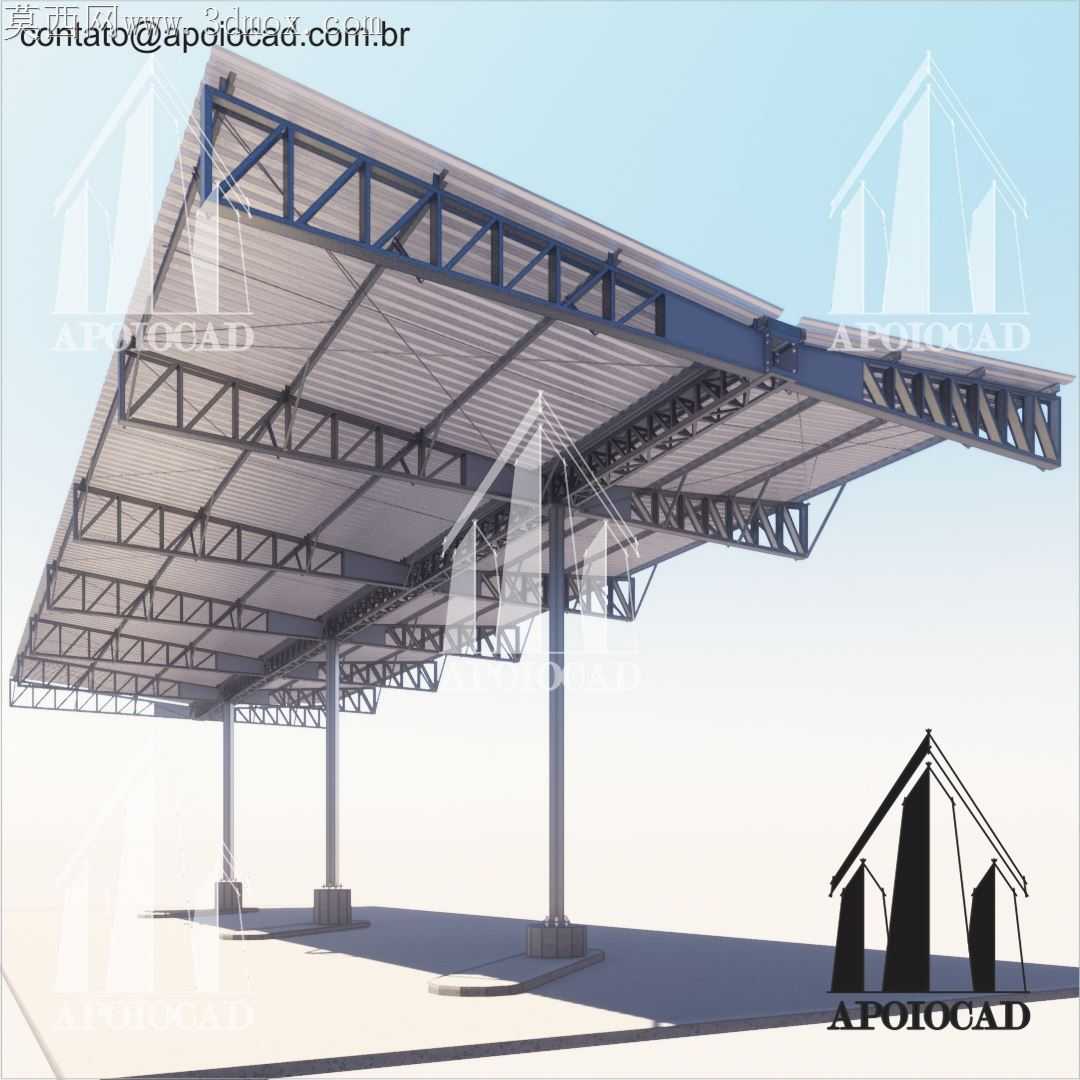

做这个雨棚建模的时候，最先敲定的是单排立柱的支撑逻辑，毕竟这类临边作业的遮阳棚，不能在通行侧落柱挡动线，所有竖向荷载都得靠靠后侧的一排立柱传递到基础，一开始还担心单侧悬挑的桁架下挠问题，特意把主桁架的上弦做了1.2%的预起拱，建模的时候反复核对悬挑端的挠度变形值，避免后期实际安装后出现视觉上的下垂感。

桁架腹杆的排布没做等距均分，靠近立柱根部的腹杆间距收窄到800mm，越往悬挑端走腹杆间距逐步放大到1200mm，毕竟根部弯矩最大，加密腹杆能更好地把屋面荷载传递到立柱上，也能减少主弦杆的计算跨度，不用把弦杆型材选得太粗笨，兼顾受力和视觉上的轻盈感。一开始想把所有节点都做刚接处理，后来考虑到现场安装的便捷性，把立柱和主桁架的连接做成了法兰盘螺栓连接，建模的时候特意预留了螺栓孔的安装操作空间，法兰盘的加劲肋也按受力方向做了切角处理，避免应力集中的同时也不会积留雨水。

屋面压型板的建模没直接用平面拉伸，顺着桁架的起拱弧度做了轻微的顺坡，排水坡度直接做到了3%，不用额外再做找坡层，雨水能顺着棚面直接排到外侧，不会在棚面形成积水坑。一开始还在纠结要不要做女儿墙收边，后来考虑到这类工业用雨棚要的就是简洁耐用，直接把压型板探出桁架边200mm做滴水，省去了多余的装饰构件，后期维护也省事。

立柱底部的基础墩做了外露式设计，建模的时候把地脚螺栓的预埋位置、调节螺母的安装空间都留足了，现场安装的时候可以通过调节螺母微调桁架的水平度，不用硬撬构件对位。材质调试的时候特意给钢结构表面做了哑光深灰的氟碳漆质感，压型板用了浅银灰的彩钢材质，光影调试的时候模拟了正午日照角度，检查棚下的阴影覆盖范围刚好能覆盖下方的通行及作业区域，不会出现正午阳光斜晒进棚内的情况。

整个模型的装配逻辑完全贴合现场施工顺序，从基础预埋、立柱吊装、主桁架拼装、屋面檩条固定到压型板铺设，每个构件的装配顺序都没有干涉，甚至连现场安装需要的临时吊装吊点位置都在桁架上弦做了预留标记，不用后期现场临时焊吊点破坏漆面。
