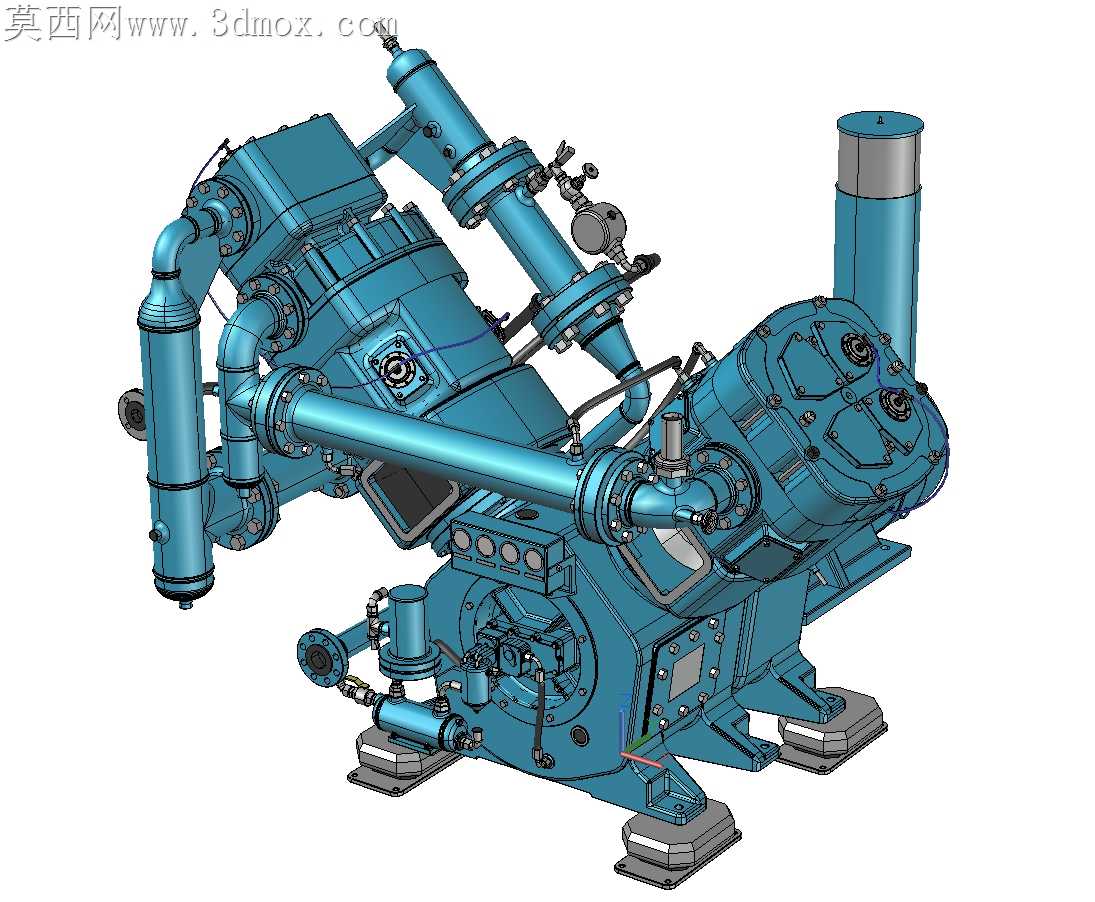

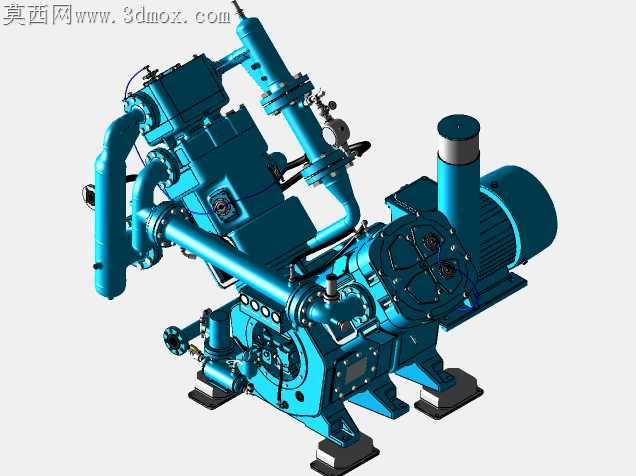

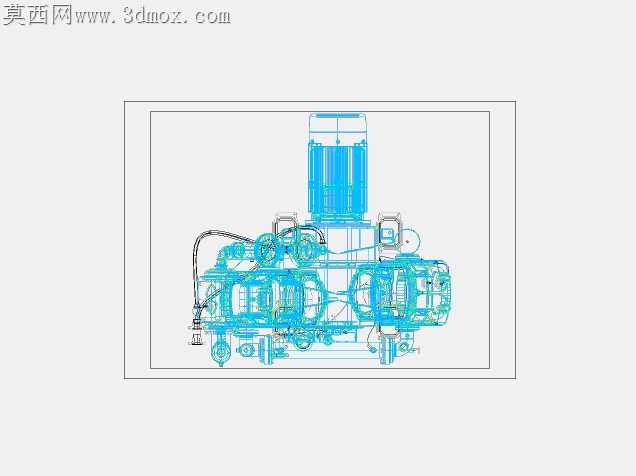

工业级往复式压缩机组装底座结构

车间现场运行的压缩机组最常出现的故障诱因，往往来自底座与主机连接面的形位公差超差——运行时的高频振动会顺着刚性连接路径逐层传导，轻则扯裂外接管道焊口，重则导致缸体同轴度偏移引发拉缸。这套底座在设计时没有采用常见的整块钢板铣削成型方案，反而用分体式铸钢支脚搭配横向加强筋框架，四个支脚的安装面单独预留了0.2mm的刮研余量，现场安装时不需要大型龙门铣床二次加工，靠人工刮研就能把每个接触面的平面度控制在0.05mm以内，适配不同平整度的水泥安装基面。

外接工艺管道的法兰接口没有直接焊死在底座框架上，每个管夹位置都留了长圆形调节孔，管道对接时能顺着机组热胀冷缩的方向微调3-5mm的位移量，避免夏季满负荷运行时管道热膨胀产生的内应力集中在焊缝位置。缸体连接的定位销孔做了分段式设计，靠近缸体的一段用H7公差配合保证定位精度，靠近底座的一段放大到H9公差，既不会因为加工误差导致销子装不进去，也能在长期运行后更换销套时不需要扩孔维修。

底座底部的减震垫安装槽做了下沉式限位结构，减震垫嵌入后不会因为长期振动出现横向滑移，槽边预留的排屑缺口能让日常维护时掉落的油污、铁屑顺着斜面滑出，不会堆积在减震垫周围加速橡胶老化。走在底座侧边的布线槽和油气管路通道做了物理分隔，避免高压油管渗漏时柴油顺着线槽流到接线端子引发短路，线槽盖板的卡扣用了弹性钢片结构，日常检修不需要螺丝刀就能徒手拆开，低温环境下也不会像塑料卡扣那样容易脆裂。

几个缸体的支撑肋板没有做等厚度设计，靠近曲轴输出端的肋板厚度比另一侧厚4mm，刚好匹配曲轴转动时产生的偏载力矩，不会因为长期交变载荷出现肋板根部开裂。油底壳的安装位置比底座底面高12mm，现场放置时就算地面有少量积水也不会泡到油底壳密封垫，放油口的位置正对着底座预留的操作缺口，换油时不用伸手到机组底部就能拧开放油螺塞。
