面板安装式品字电源输入插座三维设计

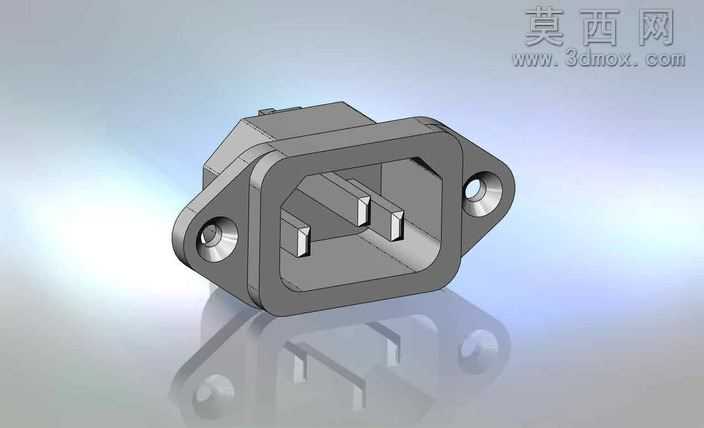

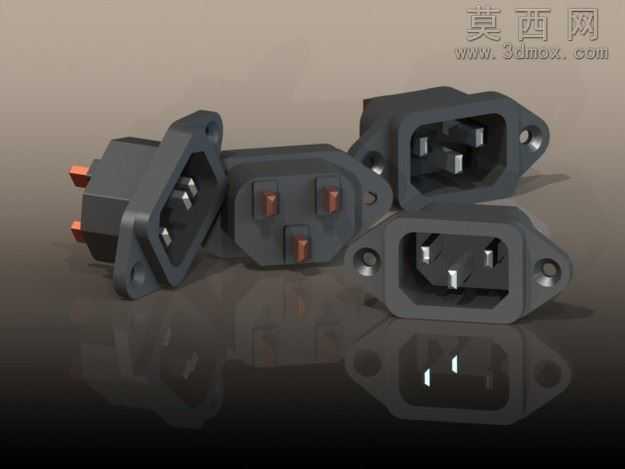

本作品为面板安装式品字电源输入插座的三维参数化模型，建模过程依托三维设计软件完成全流程结构还原，首先从产品实际安装使用需求出发，梳理插座的核心功能结构：两侧带安装孔的固定法兰边、内部品字形排布的三个金属插片腔、外围的绝缘防护壳体、插片定位卡槽等核心结构，建模时优先绘制法兰安装面的二维草图，精准定位两个安装孔的中心距与孔径尺寸，通过拉伸特征生成带固定耳的基座主体，再对壳体边缘做圆角过渡处理，还原实际产品的注塑工艺倒角特征，避免尖锐棱角的结构设计。针对内部的插片安装结构，采用腔体切除特征完成三个品字排布的插片容纳槽绘制，精准匹配国标品字电源插座的插片间距与尺寸公差，保证插合时的对位精度，同时在腔体内部设计插片定位卡扣结构，还原实际产品中金属插片的固定限位结构，避免插片在插拔过程中出现移位松脱的问题。材质渲染阶段，为绝缘壳体部分赋予哑光黑色阻燃工程塑料材质，调整材质的粗糙度与反光参数，还原PA66阻燃塑料的真实质感，为内部金属插片赋予镀镍金属材质，调整金属的高光与反射参数，还原镀镍导电件的金属光泽，同时为安装孔内的金属衬套赋予对应金属材质，区分不同部件的材质差异。模型整体结构完全按照实物1:1比例还原，法兰边的厚度、壳体的深度、插片的伸出长度均参考实际量产产品的尺寸参数设计，安装孔位可直接匹配常规面板开孔尺寸，能够直接用于电气设备的面板装配干涉检查、产品结构演示、安装指导动画制作等场景，建模过程中对所有特征做参数化关联，后续可根据不同电流规格的插座尺寸需求，快速调整对应参数生成不同规格的同系列插座模型，大幅提升同类型产品的建模设计效率。
