曲面造型半透明香水瓶结构设计方案

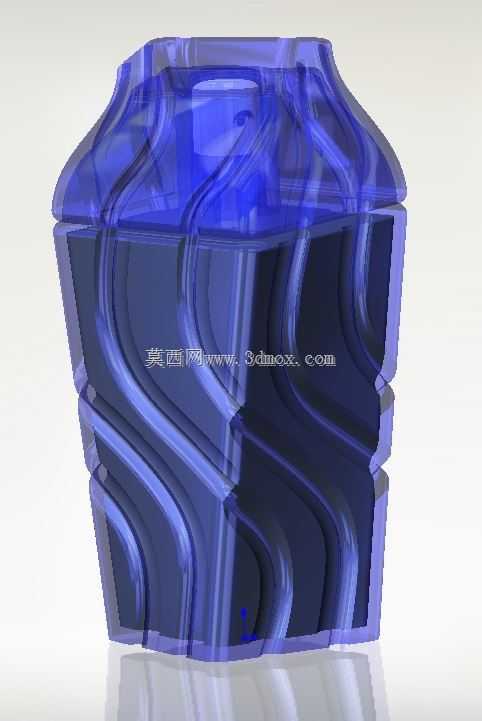

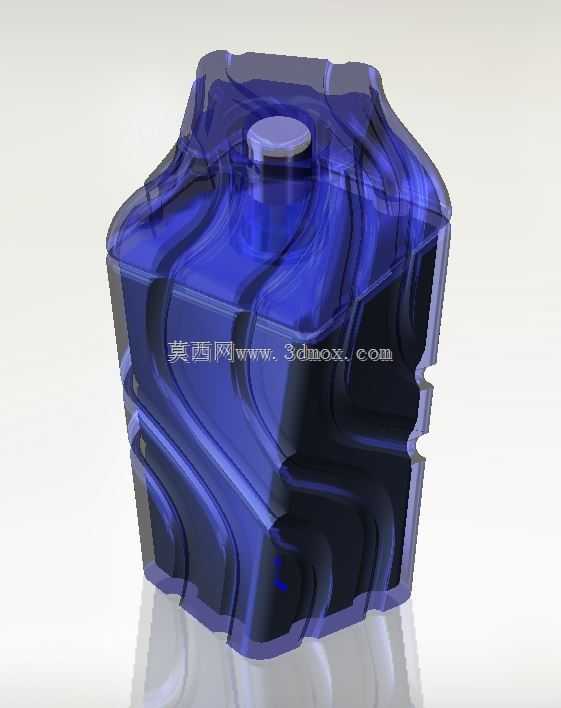

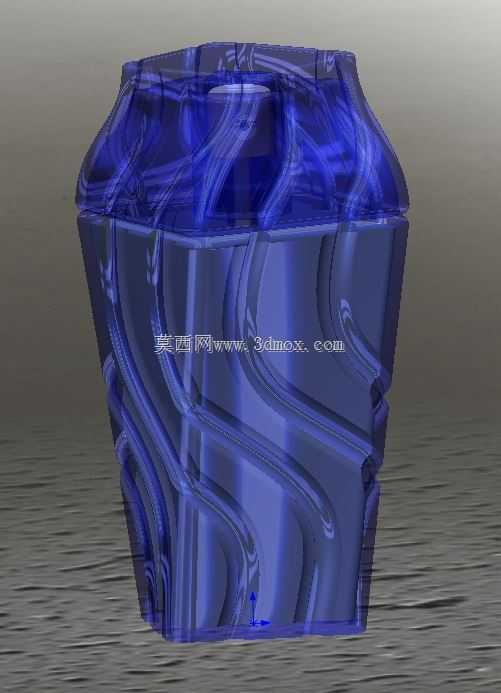

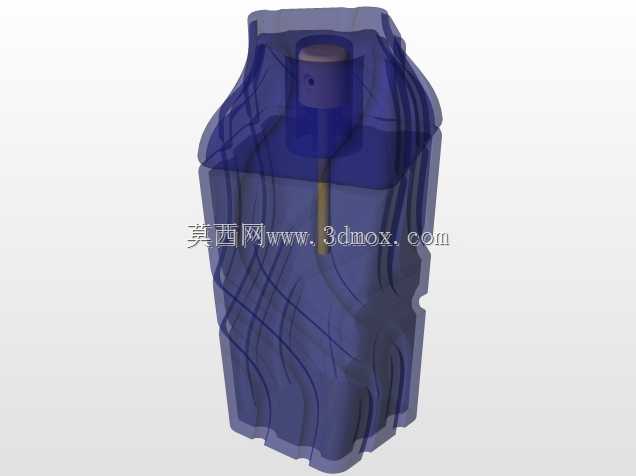

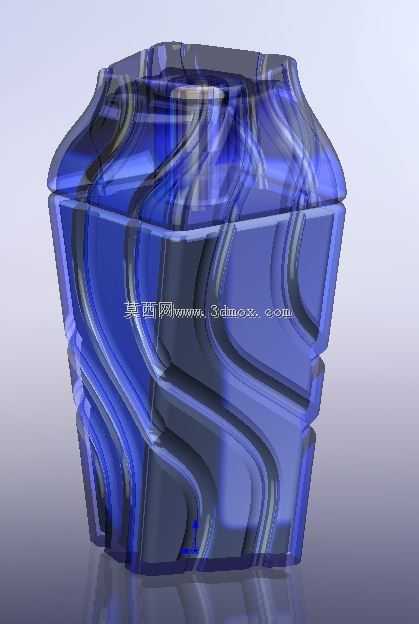

　　在日化快消品的包装结构开发环节，香水瓶的结构设计往往需要兼顾外观辨识度、内容物密封性能、装配兼容性与生产工艺可行性，不同于普通液体包装瓶的规则回转体造型，这款香水瓶采用了非对称的曲面流线型壳体设计，整体外轮廓没有规则的几何母线，全部由自由曲面拼接构成，外表面的流线型凹凸纹理顺着瓶身高度方向延伸，既可以在握持时增加手指与瓶面的摩擦力，避免光滑透明瓶身沾水后打滑脱落，也能在光线照射时形成错落的折射光路，提升产品的视觉质感。从内部结构来看，瓶体预留了标准的泵芯安装腔，腔体的直径与深度匹配市面上通用的卡口式香水喷雾泵芯，安装位的止口尺寸做了公差收敛设计，能够保证泵芯压入后与瓶口过盈配合，不需要额外粘接即可实现密封，

　　避免香水类易挥发内容物出现渗漏、散逸的问题。瓶身的壁厚采用了渐变设计，靠近底部的位置壁厚稍大，能够提升整瓶放置时的抗冲击性能，避免日常摆放时轻微磕碰就出现壳体开裂，靠近瓶口的位置壁厚均匀过渡，保证与泵芯配合的位置尺寸精度稳定，不会因为壁厚不均导致注塑成型时出现缩痕，影响装配精度。设计过程中没有采用常规的拉伸、旋转等基础实体建模命令，全程通过曲面构线、铺面、曲率连续检查、实体加厚的流程完成，所有相邻曲面的连接位置都做了G2曲率连续处理，避免曲面拼接处出现锐边、褶皱，一方面能够保证后续模具加工时的刀具路径顺滑，减少数控加工时的接刀痕迹，另一方面也能让透明材质的瓶身在成型后不会出现光学畸变，影响外观表现。从安装边界来看，

　　瓶身的最大横截面尺寸控制在常规女士手掌握持的舒适范围内，整体高度适配主流的香水外包装盒尺寸，不需要为了这款瓶型单独开制外包装模具，能够直接复用现有通用包材的外盒规格，降低包材采购的综合成本。瓶底做了内凹的平底设计，放置时的支撑面为整圈连续的环形接触面，不会因为瓶身曲面造型导致放置不稳，出现倾斜倾倒的问题，内凹的结构也能避免瓶底直接与放置台面摩擦，长期使用后不会出现底部磨花影响透明度的问题。内部的储液腔做了圆滑过渡处理，没有残留的直角死角，能够保证内容物可以完全被泵管抽吸到，不会出现液体残留浪费的情况，同时圆滑的内腔表面也能减少香水中的香精成分附着在腔壁上，长期使用后不会出现腔壁挂壁、积垢的问题。考虑到透明材质的成型特性，

　　整个瓶身的曲面拔模角度都控制在合理范围内，所有外凸与内凹的结构都顺着脱模方向做了角度修正，不需要设计复杂的抽芯滑块结构就能完成注塑脱模，能够简化模具结构，降低模具的加工成本与后续生产时的维护难度。瓶身外侧的流线型纹理深度做了严格控制，不会因为纹理过深导致壁厚突变出现成型缺陷，也不会因为纹理过浅达不到防滑与装饰的效果，纹理的走向与瓶身的整体曲面趋势保持一致，没有出现突兀的转折，保证整体造型的视觉协调性。
