1/4螺栓规格1/8线径电气接地连接端子

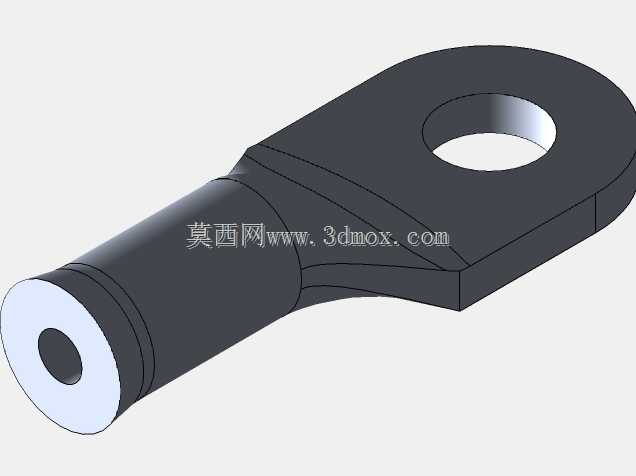

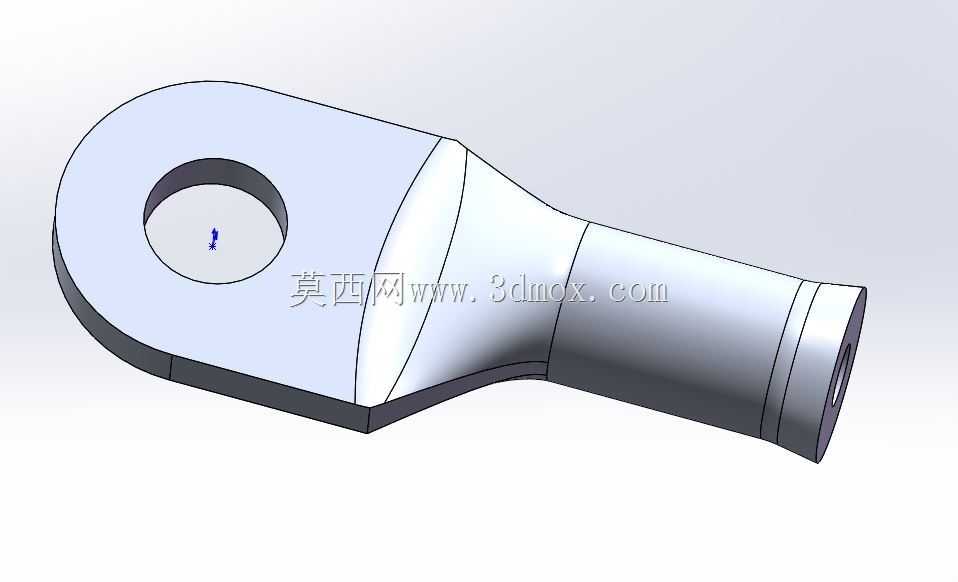

在低压电气布线、设备壳体接地、控制柜内部等电位连接的场景中，这类压接式接地端子是保障电气安全的基础连接件，主要用于多股软铜线与设备金属壳体、接地排之间的可靠压接导通，避免设备因绝缘破损产生外壳带电风险，同时也能为电磁屏蔽层提供稳定的接地泄放通路，在工业控制柜、户外电气设备、小型机电产品的内部布线环节应用十分广泛。从结构设计来看，该端子采用一体冷镦成型的结构思路，一端为带通孔的环形压接耳，通孔适配1/4规格的固定螺栓，可直接通过螺栓锁紧在接地螺柱或设备壳体的接地安装位上，环形孔的边缘做了圆滑过渡处理，避免安装时划伤螺栓镀层或安装面的防腐层，同时保证锁紧时接触面的贴合度，降低接触电阻。另一端为渐缩式的线芯压接筒，适配1/8线径的多股铜导线，压接筒的内壁做了细微的防滑齿结构，压接时齿结构会嵌入导线线芯的缝隙中，既可以提升拉脱力，防止导线受外力拉扯时从端子内脱出，也能增大线芯与端子的接触面积，减少长期使用过程中的接触氧化风险。中间的过渡段采用平滑的锥形变径设计，没有尖锐的应力集中棱角，一方面可以在冷镦成型时减少材料的内应力，提升端子整体的结构强度，避免压接或安装时出现过渡段断裂的问题，另一方面也能让布线时的导线弯折应力均匀分散，不会在压接筒根部出现应力集中导致的线芯折断问题。从安装边界来看，环形端的外径尺寸控制在合理范围内，安装时相邻两个同规格端子在接地排上的最小安装间距可压缩至12mm，适配高密度排布的接地排安装场景，压接筒的长度经过优化，压接后导线绝缘层可抵接到过渡段的锥面位置，不会裸露过长的线芯造成相邻线路短路风险，同时压接筒的外径尺寸匹配标准的冷压钳压接模腔，不需要定制专用压接工具，现场施工时使用常规的端子压接钳即可完成可靠压接。在实际选型使用时，这类端子的导通载流量完全适配1/8线径导线的额定载流要求，环形接触面的平面度控制在0.1mm以内，锁紧后接触电阻可稳定控制在毫欧级，长期通过故障泄放电流时不会出现接触面过热烧蚀的问题，表面采用镀锡处理，既可以提升防氧化能力，也能降低不同金属接触时的电化学腐蚀风险，适配铜质接地排、镀锌钢质壳体等多种常见安装基面的连接需求。不同于开口式的接线鼻，这种封闭环形的接地端结构在螺栓锁紧后不会出现端子张开、接触不良的问题，即使在设备存在长期振动的工况下，只要螺栓按规定扭矩锁紧，就能保持稳定的导通性能，适合用在有振动源的机电设备、移动电气设备的接地连接场景。设计建模过程中，需要重点控制环形孔与压接筒的同轴度，避免压接导线后端子出现偏斜，导致安装时环形孔无法顺利套入接地螺柱，同时过渡段的曲面要保证顺滑，避免出现建模折面，否则冷镦成型时会在折面位置产生材料折叠的缺陷，影响端子的结构强度。压接筒的内径尺寸需要严格匹配对应线径的导线外径，尺寸过大则压接后导线容易松动，尺寸过小则穿线时操作困难，影响现场施工效率，通常内径尺寸会比对应线径导线的绞合外径大0.1-0.2mm，既方便穿线，也能保证压接后的抱紧力。
