适配rg8x与LMR240电缆的TNC同轴压接插头

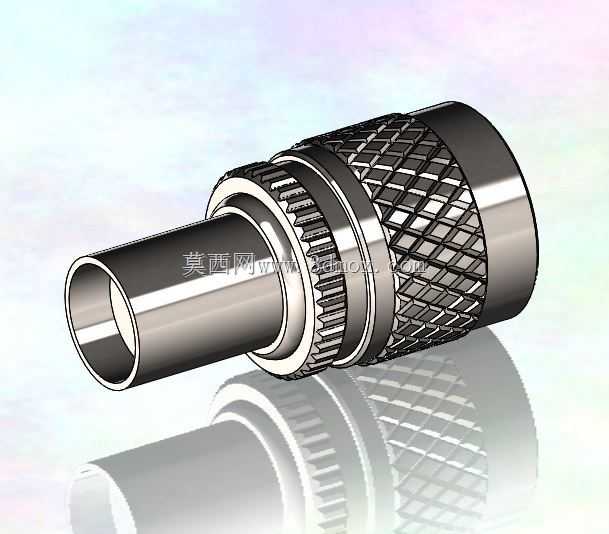

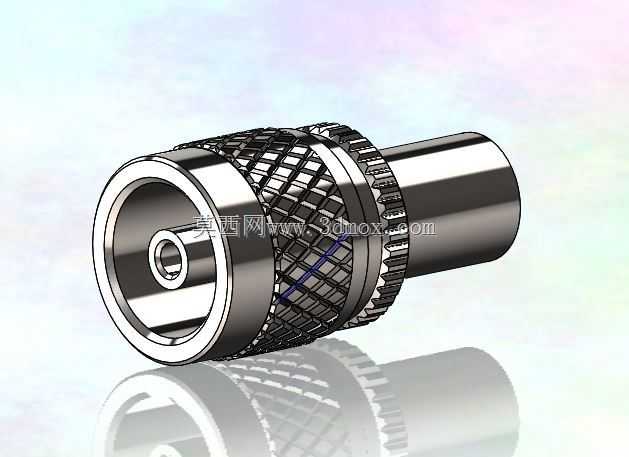

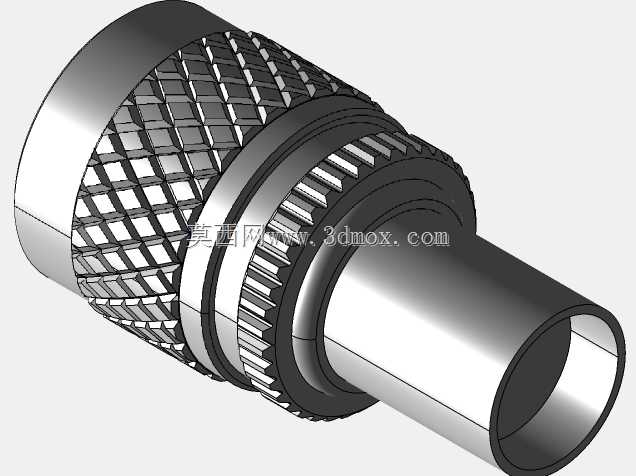

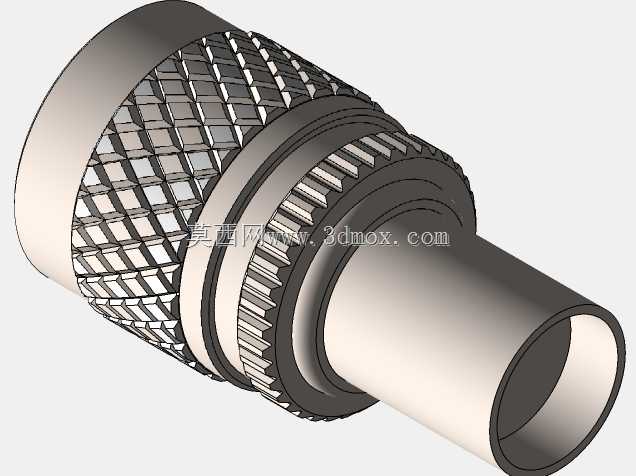

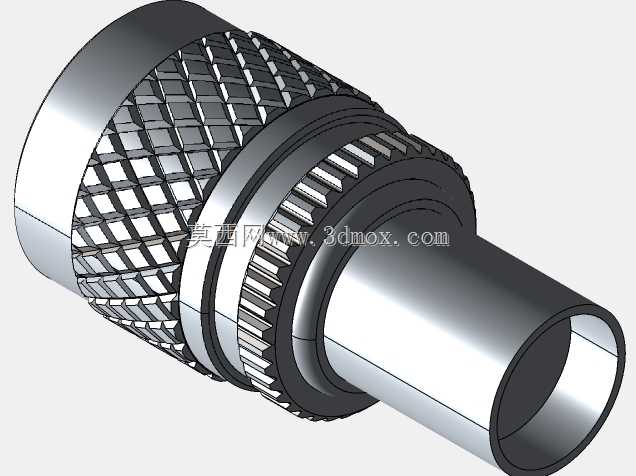

在射频信号传输链路的搭建场景中，同轴连接器是保障信号稳定传输的核心衔接部件，这款适配rg8x、LMR240规格电缆的TNC直压接插头，主要面向50欧姆阻抗的射频传输系统设计，常见于无线通信基站馈线衔接、工业射频检测设备接线、业余无线电通信装置搭建、车载射频信号传输通路等场景，用来实现同轴电缆与设备端口的可靠物理连接与阻抗匹配，避免信号在衔接位置出现反射、衰减或者外界电磁干扰侵入的问题。从实际使用的需求出发，这款插头的设计首先围绕压接式装配的工艺逻辑展开，区别于焊接式接头需要高温焊锡作业的操作要求，压接结构可以通过专用压接钳一次性完成电缆屏蔽层、内导体与接头端子的紧固，在批量布线作业中能大幅提升装配效率，同时也避免了焊接过程中虚焊、焊锡滴落导致的电缆绝缘层烫伤、内导体偏心等常见装配缺陷。接头的外形结构做了针对性的工程优化，外部的滚花纹理覆盖了接头的拧动操作区域，在现场施工没有专用扳手的情况下，操作人员徒手就能完成接头与端口的螺纹旋合，滚花的齿形深度与间距经过反复调整，既不会因为齿形过锐划伤操作人员手部，也能保证戴薄劳保手套操作时具备足够的摩擦力，不会出现打滑拧不紧的问题。接头内部的绝缘支撑件采用了适配50欧姆阻抗的结构尺寸设计，内导体插针的直径、绝缘介质的厚度、外导体的内径三者的尺寸匹配经过阻抗仿真验证，在DC到3GHz的常用工作频段内，驻波比可以控制在较低水平，减少信号传输过程中的回波损耗。压接部位的尺寸严格匹配rg8x与LMR240电缆的外护套外径、屏蔽层编织密度、内导体直径参数，压接套筒的内壁设计有环形防滑齿，当压接钳施加额定压力后，套筒会产生均匀的塑性变形，将电缆的外屏蔽层紧紧压合在接头外导体的衔接位置，既保证了屏蔽层的连续导通，也能提供足够的拉脱力，避免电缆受外力拉扯时出现接头脱落、内导体移位的故障。接头的金属部件全部采用铜合金基材加工，表面做镀镍处理，兼顾了导电性能与防腐蚀能力，在户外露天使用场景下，能够抵御一定程度的潮气、盐雾侵蚀，延长接头的使用寿命。安装边界方面，这款直型插头的整体轴向长度控制在常规TNC接头的通用尺寸范围内，在设备面板密集布置多个射频端口的场景下，相邻接头之间不会出现安装干涉，插头尾部的电缆出线位置做了圆弧过渡处理，不会因为电缆反复弯折导致外护套被接头金属边缘割破，在需要经常插拔移动的测试设备连接场景中，这种过渡结构也能提升电缆根部的耐弯折寿命。在结构建模的过程中，需要重点关注几个关键配合尺寸的公差控制：首先是内导体插针与设备端插孔的配合尺寸，插针的外径公差需要控制在合理范围内，既要保证插拔时的顺滑度，也要保证插合后接触电阻足够小；其次是螺纹连接部分的尺寸精度，TNC接头采用的是螺纹锁紧结构，螺纹的中径公差直接影响接头旋合后的紧固程度，公差过松会导致接头在振动环境下自行松脱，公差过紧则会出现拧不动、螺纹咬死的问题；另外压接套筒的内孔尺寸需要与对应电缆的外径做匹配设计，压接后的压缩比要控制在行业通用的合理区间，压缩比过小会导致压接不牢拉脱力不足，压缩比过大则会压伤电缆内的绝缘介质，导致阻抗失配。从实际选型的角度来看，这款压接式TNC插头相比螺纹装配的其他接头，更适合现场快速布线的作业场景，不需要携带焊接工具，只需要对应规格的剥线钳与压接钳就能完成装配，对于野外作业、应急通信线路搭建这类不具备焊接条件的场景，这种结构的接头具备明显的使用优势。同时直型的结构设计相比弯型接头，信号传输路径更短，插损更小，适合对信号传输质量要求较高的固定链路安装场景。
