飞利浦改良桁架对圆头自钻螺钉设计

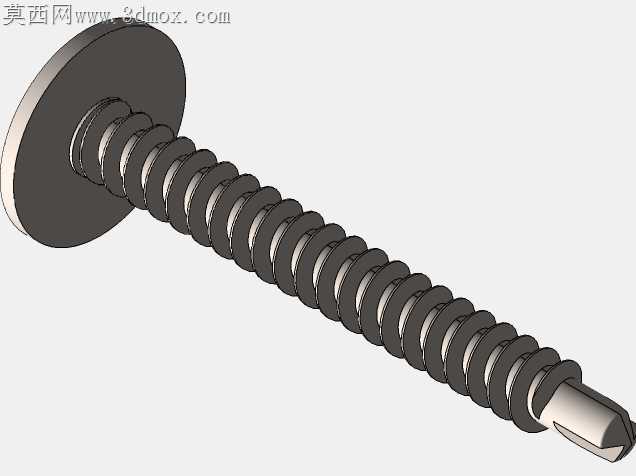

做这个螺钉建模的时候，最先卡壳的是钻尾部分的切削刃结构，一开始直接用螺旋扫描扫出螺纹后，尾端的钻尖和排屑槽怎么都衔接不自然，要么刃口太钝没有实际钻削的锋利感，要么槽面和螺纹收尾处出现破面，后来干脆把钻尾单独拆成独立特征做，先拉出钻尖的锥度基体，再用拉伸切除切出对称的两个排屑斜面，特意把刃口处做了0.05mm的微小倒角，既保留视觉上的锋利感，也避免后续导出模型做装配仿真时出现零厚度的几何错误。

头部的十字槽也没直接用软件自带的标准库特征调用，毕竟是改良款的桁架用螺钉，槽深比普通十字圆头螺钉深了0.2mm，槽口边缘做了一圈下沉的导向锥面，实际使用的时候螺丝刀头更容易对准，不会轻易滑牙，建模的时候先在圆头顶面做偏移基准面，草绘十字轮廓后做带拔模角度的切除，拔模角设成7度，刚好和常用的PH2十字批头的锥度匹配，槽底特意留了0.1mm的平面，不会出现加工时应力集中的尖角。

螺纹部分没做全牙的连续螺旋，靠近头部的位置留了3个螺距的光杆过渡段，这是实际桁架安装时的需求——钻透板材后螺纹咬合下层型材时，光杆段不会刮伤上层板材的孔壁，锁紧的时候连接更稳。螺旋扫描的时候把螺纹牙型的顶角调得比普通自攻螺钉稍大，牙侧角做了不对称处理，朝向钻尾的一侧角度稍小，攻丝的时候阻力更小，朝向头部的承压侧角度更陡，锁紧后不容易松脱。

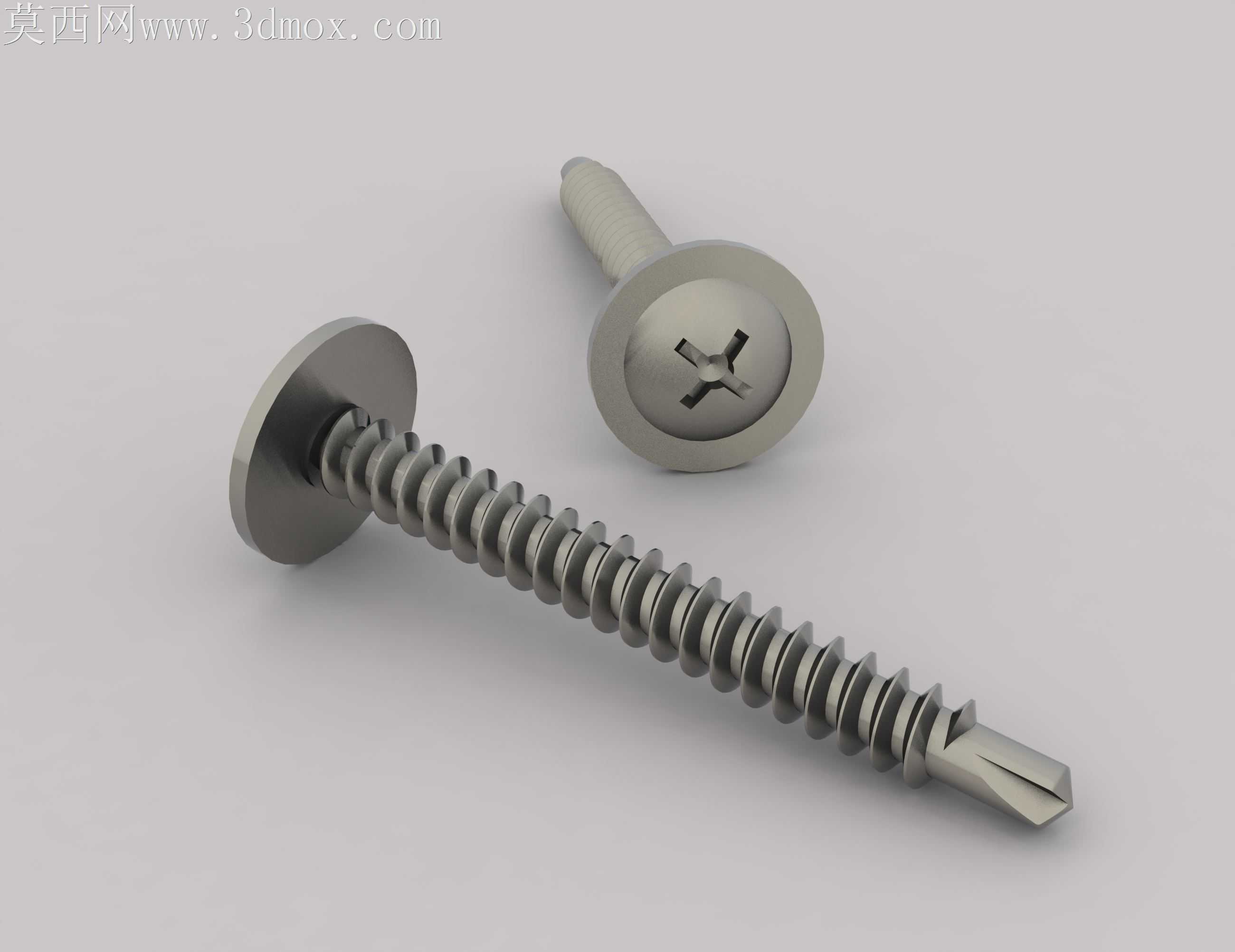

材质和光影调试的时候，选了带细微磨砂质感的不锈钢材质，没有用镜面金属，毕竟实际使用的螺钉表面都是做了钝化处理的，不会有强反光，打光的时候主光从侧上方45度打下来，刚好能把螺纹的牙型轮廓和钻尾的刃口线条打出来，补光从另一侧打弱一点，把头部十字槽的深度层次体现出来，阴影边缘做了轻微虚化，不会显得模型太生硬。

整个模型做下来最在意的是各个特征的尺寸匹配，从头部的法兰边直径到钻尾的切削直径，都严格对应6mm规格螺钉的实际安装尺寸，不管是用来做装配演示，还是做五金件的渲染展示，都能直接用，不会出现和标准件尺寸对不上的问题，甚至连螺纹收尾处的不完整牙型都做了还原，不会像很多标准件模型那样螺纹直接在杆部截断，看起来很假。
