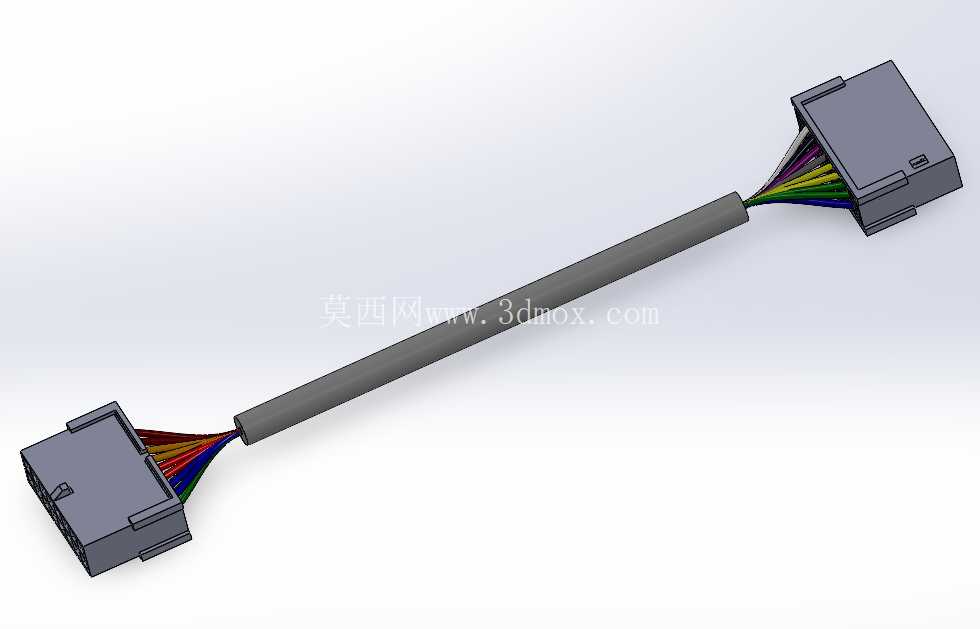

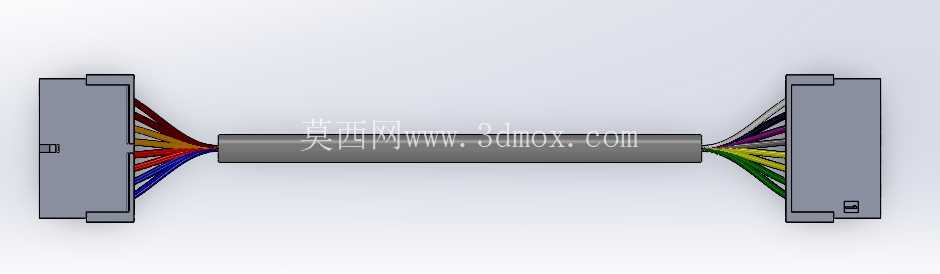

16针电气连接器线束配套结构设计

　　从实际使用的工况来看，这类连接器需要兼顾插拔的便捷性与连接后的接触可靠性，设计时首先要考虑接触件的排布逻辑，16个插针按照等间距矩阵排布，相邻插针之间保留足够的电气间隙，满足低压场景下的绝缘耐压要求，避免相邻回路之间出现爬电、击穿问题；插针与插孔的配合采用弹性接触结构，公端插针做圆角导向处理，母端插孔内置弹性收口结构，插拔时既能保证足够的接触压力，降低接触电阻避免长期通电发热，又能控制插拔力在单人徒手操作的合理区间，不会出现插拔过紧导致操作费力、或者过松导致受振动松脱的问题。在工业电气布线、成套设备集成的现场作业里，多针连接器是解决多回路信号、小功率动力快速对接的核心部件，这款16针对16针的连接器结构，主要面向控制柜与现场执行端的线束对接场景，常见于自动化生产线的工位信号传输、小型机电设备的主控板与外设模块连接、低压配电回路的分线对接环节，能替代传统的逐根接线压接端子的作业方式，大幅缩减现场布线的接线工时，同时避免人工接线时出现的线序错接、虚接隐患。

　　外壳结构的设计上，对接端做了导向止口结构，公母端对接时只有对准导向槽才能顺利插入，从结构上杜绝插针错位顶弯的风险，外壳外侧设置了卡扣锁紧结构，对接完成后卡扣自动卡合，在设备运行产生振动的工况下也不会出现意外脱开，需要拆卸时按压卡扣解锁即可完成分离，不需要额外工具操作。尾部的线束接入端做了阶梯式的防水密封槽结构，可以适配不同线径的线束护套，压接后能实现尾部的密封防护，避免车间内的粉尘、切削液溅入连接器内部造成接触不良。

　　从安装边界来看，这款连接器的法兰安装孔位按照行业通用的间距设置，可以直接替换同规格的常规16针连接器，不需要对原有设备的安装面板做二次开孔加工；整体外形的突出高度控制在合理范围，在控制柜内部布线、设备狭窄腔体内安装时不会和周边的线槽、其他元器件产生干涉。设计过程中针对线束端的应力释放做了专门考量，尾部出线位置做了圆弧过渡的防折结构，线束弯折时不会在根部出现应力集中导致线芯断裂，适配设备活动部位的布线需求，比如机械手末端的信号线束、设备门体的跨接线束这类存在反复弯折的场景，能有效提升线束的整体使用寿命。

　　接触件的载流能力按照每回路常规的低压信号、小功率供电参数设计，能满足常规工业传感器、小型电磁阀类负载的接线需求，不同回路之间的绝缘性能可以适配常见的工业控制电压等级，不会出现回路间的信号干扰问题。在三维建模过程中，所有配合尺寸都按照公差配合的要求做了间隙预留，插针与安装基座的配合采用过盈压装的尺寸设计，保证插针在基座内不会出现松动移位；公母端的对接配合尺寸按照间隙配合设计，兼顾加工公差带来的尺寸偏差，保证不同批次生产的零件都能顺利对接。外壳的壁厚设计兼顾了结构强度与材料成本，采用常规的工程塑料注塑成型即可满足使用强度要求，卡扣位置做了加强筋结构，避免反复插拔导致卡扣断裂失效。
