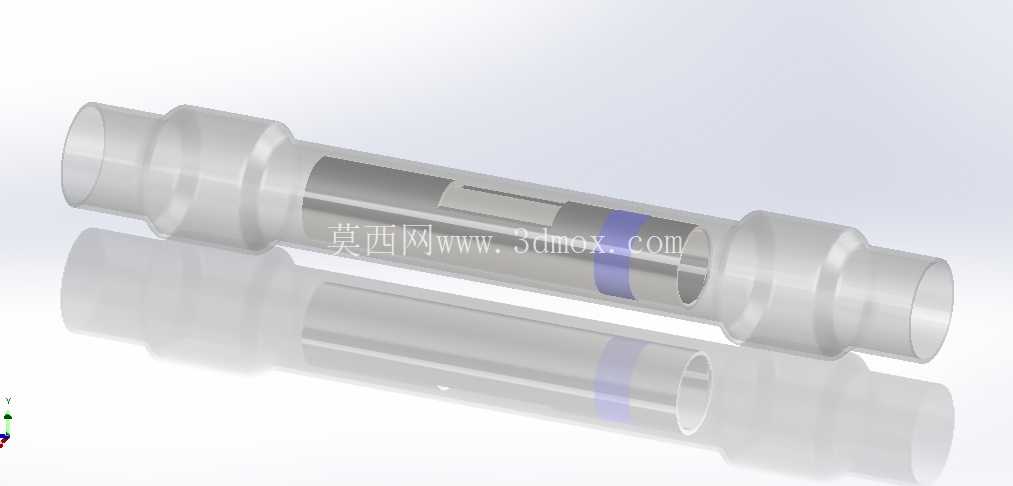

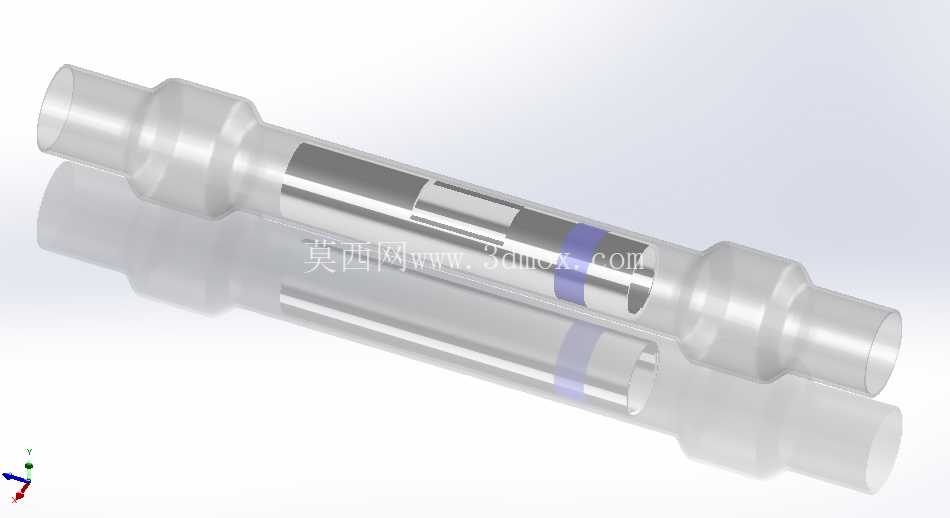

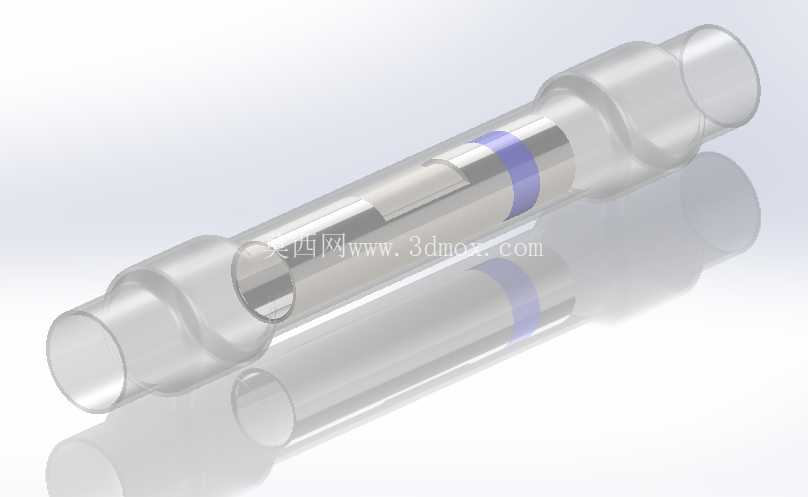

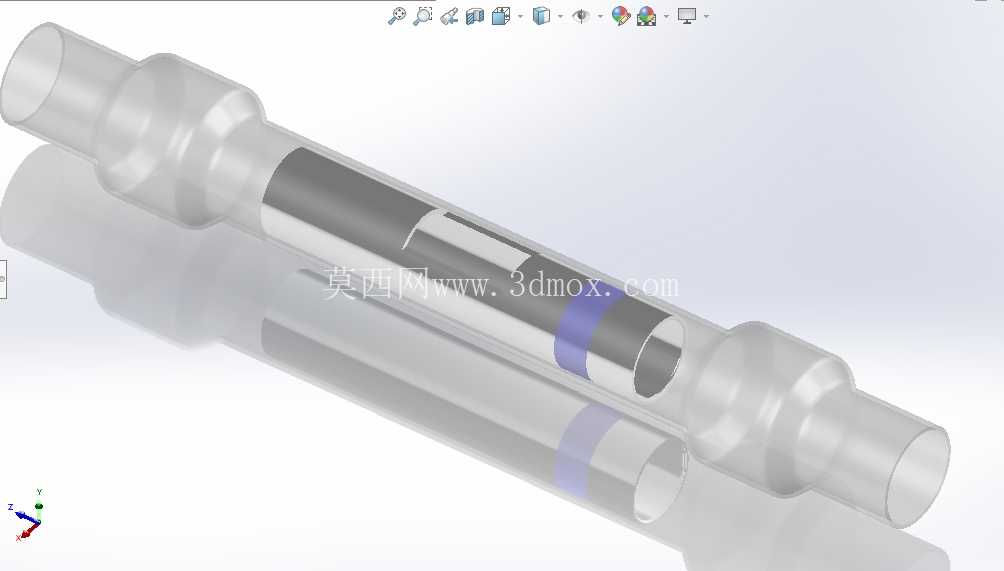

适配16-20AWG导线蓝色绝缘接线端子

　　在低压电控柜布线、家电内部线束连接、小型机电设备引线接驳这类场景里，适配16-20AWG线径的蓝色绝缘接线接头是使用频率极高的基础连接件，这类部件的设计合理性直接影响整条线束的连接可靠性，很多现场出现的接触不良、导线松脱、绝缘击穿故障，追根溯源往往是接头选型或者结构设计存在缺陷。做这类接头的三维建模时，首先要锚定实际压接工艺的边界，不能只做外观曲面的堆砌：压接筒的内径要匹配16到20AWG导线的线芯直径范围，筒壁厚度要兼顾压接时的形变延展性和压接后的结构强度，太薄会在压接钳施压时出现开裂，太厚则会导致压接形变不足，线芯与筒壁接触电阻过大，长期通电发热引发故障。

　　绝缘护套部分采用蓝色标识，是行业内通用的线径区间色标，现场布线作业时可以通过颜色快速区分适配线规，避免错用导致的压接失效，护套的材质选用常规的软质绝缘PVC，建模时要预留护套与压接筒的装配过盈量，保证压接完成后护套不会从金属筒体上松脱，同时护套尾部要做圆弧过渡的喇叭口，避免导线弯折时护套边缘割伤线芯外层绝缘层，这点在有振动的设备布线场景里尤为重要，很多运动部件上的线束断线故障都是因为接头尾部没有做应力释放结构，导线反复弯折后在护套切口处出现疲劳断裂。金属导电部分的材质一般选用紫铜镀锡，建模时要注意压接筒与前端插接部分的同轴度，插接端的尺寸要匹配对应规格的接线座插片公差，插拔力控制在合理区间，太松会导致接触电阻波动，太紧则会给现场装配带来额外难度，甚至在插接时导致接头变形。从安装边界来看，这类接头压接完成后的整体外径要控制在常规线束护套的穿线孔径范围内，长度要适配常见的接线端子排间距，避免相邻端子之间出现电气间隙不足的问题。

　　建模过程中要还原压接后筒体的形变特征，不能做成完全规整的圆筒，实际压接后筒体会出现压钳咬合的压痕，这部分细节的还原能让模型在做装配干涉检查、线束布线仿真时更贴近真实工况，比如在做整机线束三维布线时，准确的接头外形尺寸可以帮助工程师提前预判线束走线路径上的空间是否足够，避免实际装配时出现接头与周边结构件干涉、无法顺利插入接线座的问题。这类接头虽然属于小型基础五金件，但在结构设计时需要兼顾的工程细节并不少：绝缘护套的耐温等级要匹配应用场景的环境温度，比如在电机周边布线的接头要选用耐温等级更高的护套材质，金属部分的镀层厚度要满足耐盐雾要求，在户外设备或者潮湿环境下使用时不会出现氧化锈蚀导致接触不良。

　　做三维模型的时候，要把这些实际工程需求对应的结构特征体现出来，比如压接筒内壁的防滑纹路，这部分结构是为了增加压接后与线芯的摩擦力，避免导线受拉时从接头内脱出，很多新手建模时会忽略这个细节，导致模型和实际量产的零件存在结构差异，用这样的模型做装配仿真或者工装设计时就会出现偏差。另外接头的蓝色绝缘护套表面要做细微的防滑纹理，方便作业人员在插接或者拔下的时候握持，不会因为手滑导致操作不到位。从实际使用场景出发，这类接头需要适配手动压接钳、气动压接钳等多种压接工具，所以压接筒的外形尺寸要符合通用压接模具的型腔尺寸，建模时要核对压接位置的直径和长度，保证压接时压痕能落在筒体的有效压接区间内，不会压到前端的插接部分或者后端的绝缘护套。
