无股线柔性编织管路结构设计

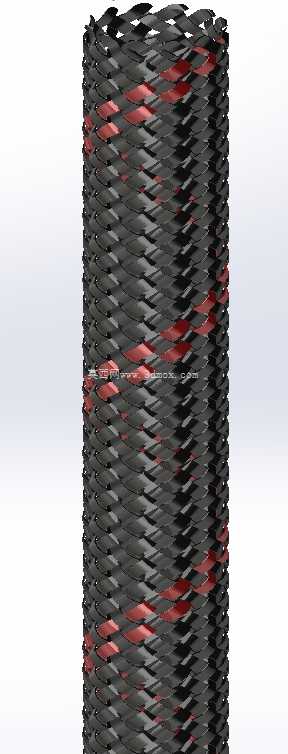

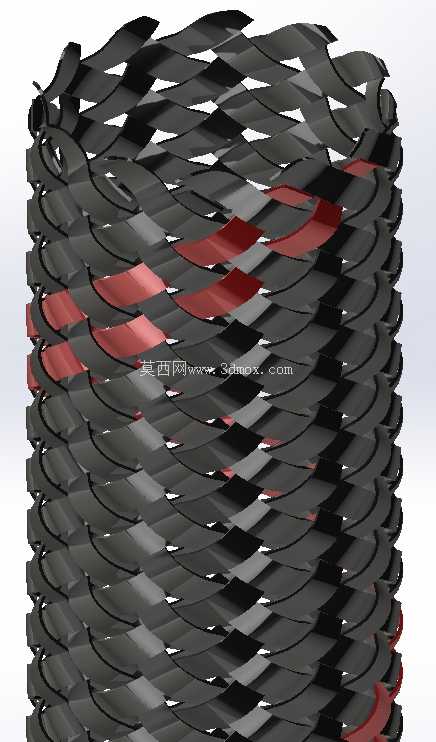

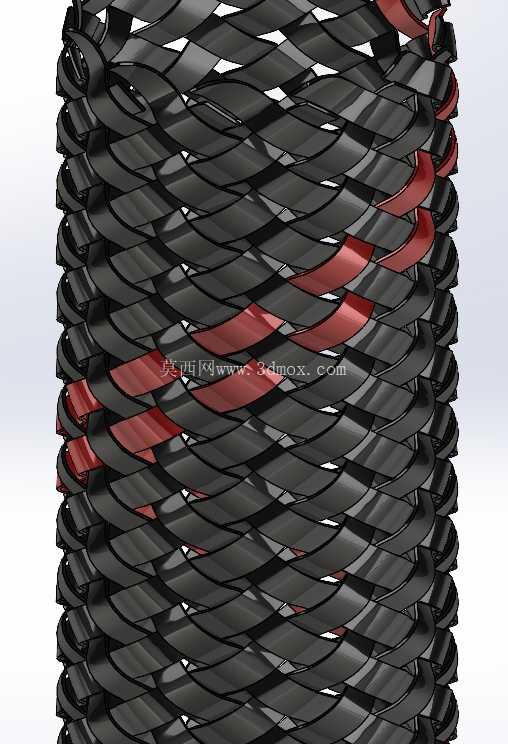

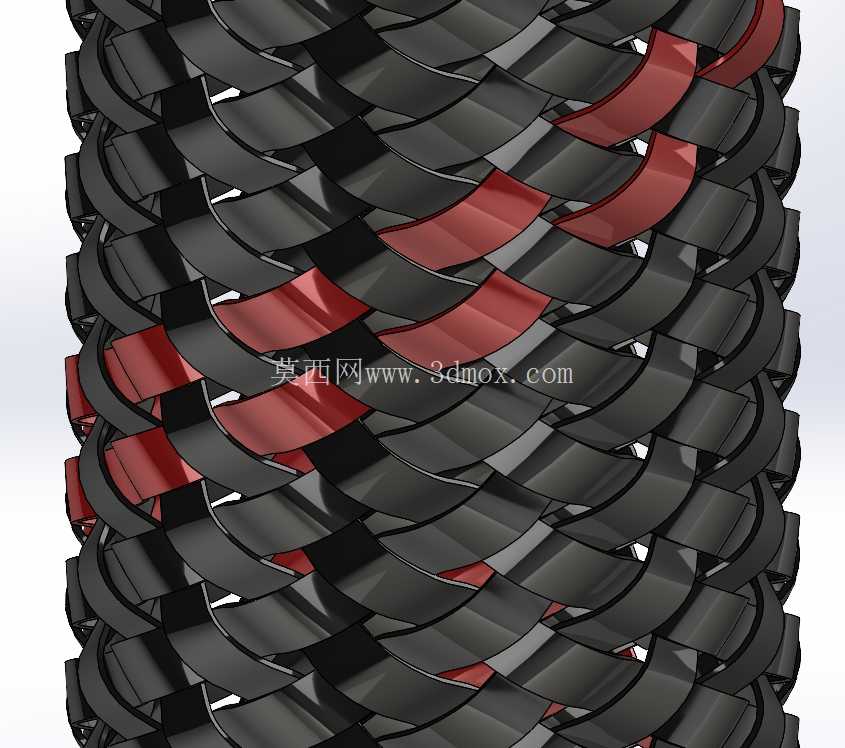

　　在液压气动回路、低压流体输送、线束防护等工业场景中，柔性管路的弯折适应性、抗疲劳性能直接决定整套系统的运行可靠性，无股线编织管正是针对传统带骨架编织管弯折半径受限、反复弯折后易出现骨架断裂刺穿管壁的痛点开发的柔性管件结构。这类管件摒弃了传统编织管内嵌金属或纤维股线作为增强骨架的设计思路，完全依靠管壁自身的波浪形重叠编织结构实现力学性能与柔性的平衡，在需要小半径弯折、频繁往复位移的管路布设场景中，能有效避免传统管件弯折处出现的流道截面骤减、管壁应力集中开裂等问题。从结构设计逻辑来看，无股线编织管的核心在于管壁的编织成型方式，每一圈管段都采用互锁重叠的编织结构，相邻编织单元之间预留了可控的形变余量，当管路发生弯折时，弯折外侧的编织单元会沿轴向小幅舒展，内侧的编织单元则会对应收拢重叠，不会出现传统光滑管壁弯折时的材料拉伸屈服或压缩起皱问题。这种结构设计不需要额外添加增强骨架，管壁整体的材料一致性更好，不存在异质材料结合面的老化剥离风险，在输送弱腐蚀性流体、或者作为线束外防护套管使用时，长期运行的稳定性更有保障。

　　在实际选型应用中，首先要明确安装边界的尺寸限制，这类编织管的自然状态外径与同通径的橡胶软管接近，但最小弯折半径可以做到同通径橡胶管的三分之一，在布设空间局促、管路需要绕过多个设备结构件的场景下，不需要额外增加转接接头就能完成管路走向布置，能有效减少管路系统的接头数量，降低流体泄漏的风险点。设计建模过程中，需要重点控制编织单元的重叠量参数，重叠量过小会导致管路弯折时相邻单元脱开，出现管壁缝隙造成流体泄漏或者防护失效；重叠量过大则会提升管路的整体弯曲刚度，无法发挥小半径弯折的柔性优势，建模时需要通过参数化关联驱动每一圈编织段的螺旋升角、单元搭接宽度，确保整段管路在任意位置弯折时，搭接位置都能保持均匀的形变余量，不会出现局部搭接量突变造成的应力集中。从功能特性上看，无股线编织管的管壁没有刚性骨架，整体重量比同规格的带钢丝编织软管轻40%左右，在移动设备、轻量化设备的流体回路中应用时，能有效降低管路自身重量对设备运动部件的负载影响。同时因为没有金属骨架，管路本身不存在电磁屏蔽问题，作为通讯线束、传感器线束的外防护套管使用时，不会对线束的信号传输造成干扰，在自动化设备的活动走线部位，这类编织管可以同时实现线束的耐磨防护与弯折导向，避免线束随设备运动时出现过度弯折导致的线芯断裂。

　　在外形尺寸的适配设计上，这类编织管的端部可以根据安装需求设计成直插式、卡套式、快插式等多种连接结构，建模时需要注意端部连接段与编织段的过渡区域结构，过渡段要做平滑的刚度渐变处理，避免编织段与刚性连接端的交界处出现刚度突变，在管路反复弯折时，交界处不会因为应力集中出现断裂。实际应用中，这类编织管的工作温度范围完全由管壁基材决定，采用常规高分子材料时可以覆盖-20℃到80℃的常规工业场景，如果选用耐高温改性材料，还可以拓展到更高温度的工况环境，但设计时需要注意，高温环境下材料的弹性模量会发生变化，对应的编织单元重叠量需要做针对性调整，避免高温下材料变软导致搭接位置脱开。

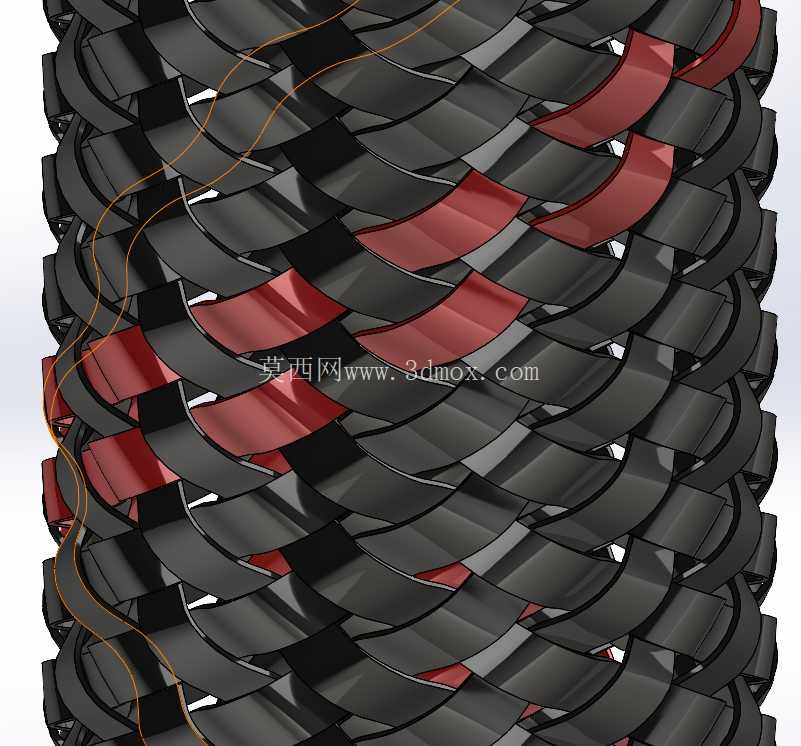

　　在三维建模的细节处理上，编织单元的接触面要做微小的圆角处理，避免管路弯折时相邻单元的棱边互相切割造成管壁磨损，整段管路的螺旋编织轨迹要保持连续顺滑，不能出现轨迹拐点，否则弯折时拐点位置会出现应力集中，提前出现疲劳损坏。不同于传统的挤出成型光滑管壁软管，无股线编织管的成型过程是通过螺旋缠绕搭接实现的，建模时的螺旋升角参数需要匹配实际的缠绕成型工艺，升角过大会导致管材轴向的抗拉强度不足，受轴向拉力时容易出现搭接位置脱开；升角过小则会导致管材的轴向可压缩量不足，无法适应管路两端连接部件的小幅相对位移。在设备实际安装过程中，这类编织管不需要预留像传统软管那样的弯折余量，因为自身的小半径弯折特性，只要按照实际的布设路径建模生成对应的管段长度即可，能有效减少管路冗余长度造成的设备内部空间占用，也能避免冗余管路在设备运行过程中与其他运动部件发生干涉。针对不同的流体输送场景，管壁的基材可以选择耐油、耐弱酸弱碱、耐磨的不同改性材料，但编织结构的核心参数逻辑是通用的，只需要根据材料的断裂伸长率、弹性模量调整对应的搭接重叠量与单元壁厚，就能满足不同工况的使用需求。
