WEG款马诺普拉电源开关旋钮三维结构

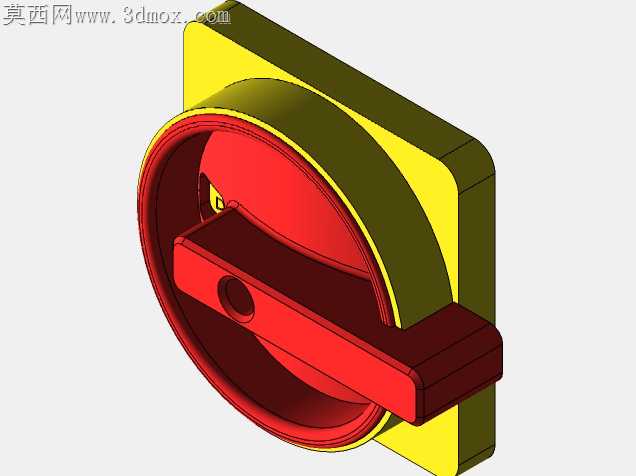

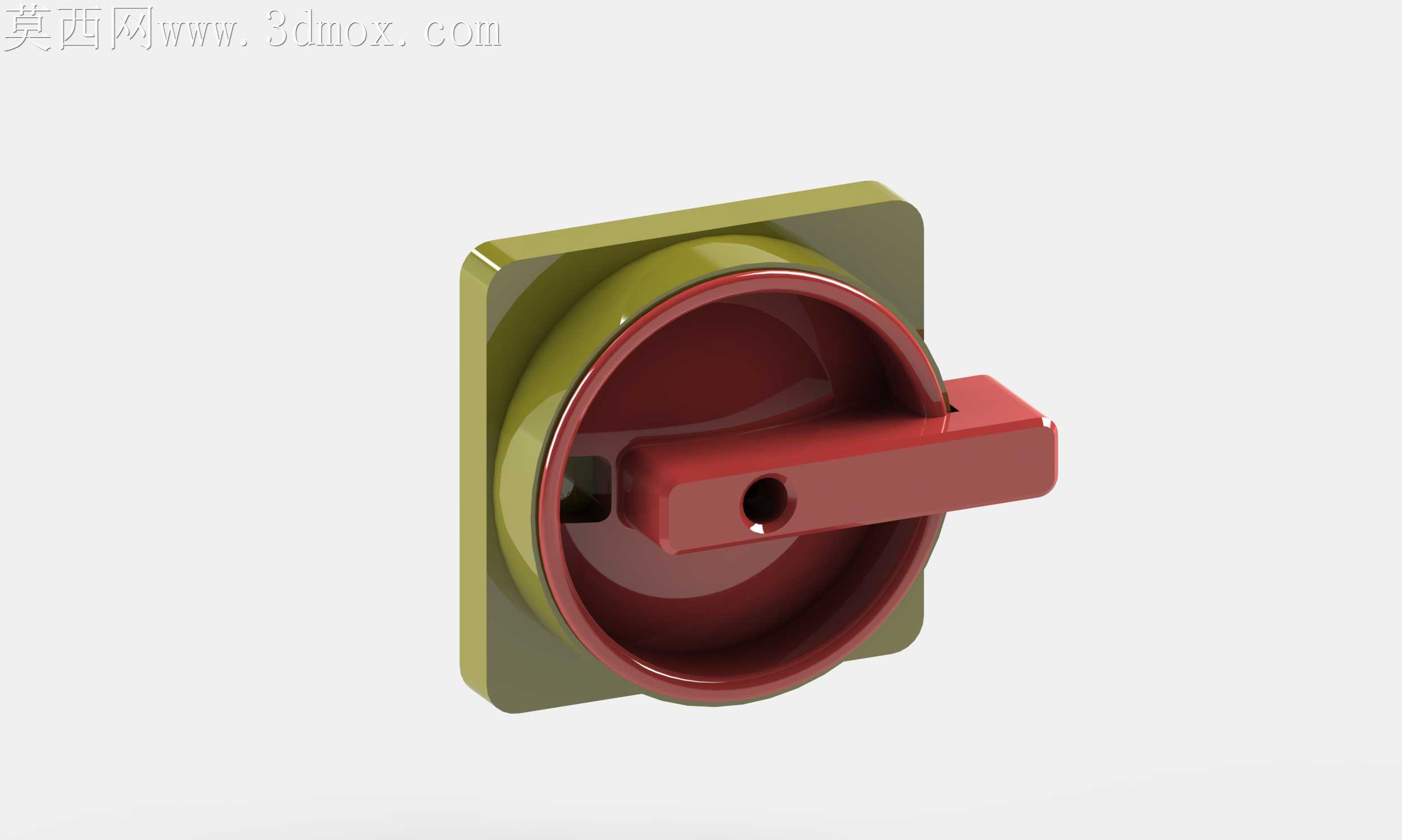

做这个开关旋钮模型的时候，最先敲定的是装配逻辑视角，毕竟这类电气操作件最核心的要求就是装上去不晃、转起来有明确的档位手感，不能光看着像。最开始画底座安装板的时候，本来想做纯直角的方板，后来想到实际柜体安装的时候，边缘太锐容易刮伤安装人员的手套，甚至划坏柜面的喷涂层，特意把四个安装角做了小尺寸的圆角过渡，安装孔的位置也留足了螺丝沉头的深度，不会让螺丝头凸出来刮到后面的操作手柄。中间的圆形腔体部分，一开始壁厚设成了均匀2mm，转去做干涉检查的时候发现，手柄转到分断位置的时候，腔体内壁和手柄根部的加强筋会蹭到0.3mm的量，要是直接按这个数开模，实际注塑出来的零件肯定会卡滞，转不动。后来没直接削薄加强筋，毕竟加强筋是扛操作扭力的关键，削薄了拧多了容易断，反而把腔体对应位置的内壁做了一圈极浅的让位槽，既不影响整体壁厚的均匀性，避免注塑的时候出现缩痕，又刚好躲开了干涉的位置。手柄部分的曲面处理没搞花里胡哨的造型，握持的位置特意做了和手指弧度贴合的微凹面，边缘做了大圆角过渡，不会像直角手柄那样冬天操作的时候冰手硌手，手柄上的那个小圆孔一开始是想做装饰，后来想到实际现场运维的时候，有时候需要挂锁锁定分断位置，防止误合闸，干脆把这个孔的尺寸调到刚好能穿过标准锁梁的大小，直接把装饰特征改成了实用的锁孔结构。材质调试的时候，安装底座选了亮黄色的工程塑料质感，特意把粗糙度调得稍高一点，模拟实际配电柜上开关的警示色效果，不会太亮晃眼；操作手柄用了正红色，表面做了细微的磨砂质感，和黄色底座形成足够强的视觉反差，操作人员远远就能看到开关的分合状态；中间的密封压圈用了偏深的橄榄绿调，带一点点半哑光的金属质感，模拟实际产品里的橡胶密封圈压环，三个部件的光影层次拉开之后，不会糊成一团看不清结构。装配配合上，手柄和中心转轴的位置用了过渡配合的公差设定，模型里特意留了0.1mm的配合间隙，模拟实际装配里的转动旷量，不会转起来发涩，压圈和底座的配合做了小卡扣的限位结构，不用额外打螺丝就能把压圈固定在底座上，实际装配的时候能省不少拧螺丝的时间。整个模型做下来没有多余的装饰特征，每一处结构都是对着实际使用场景调的，不管是用来做电气柜的装配演示，还是做操作实训的模拟模型，都能直接用，不会出现和实际零件对不上的问题。
