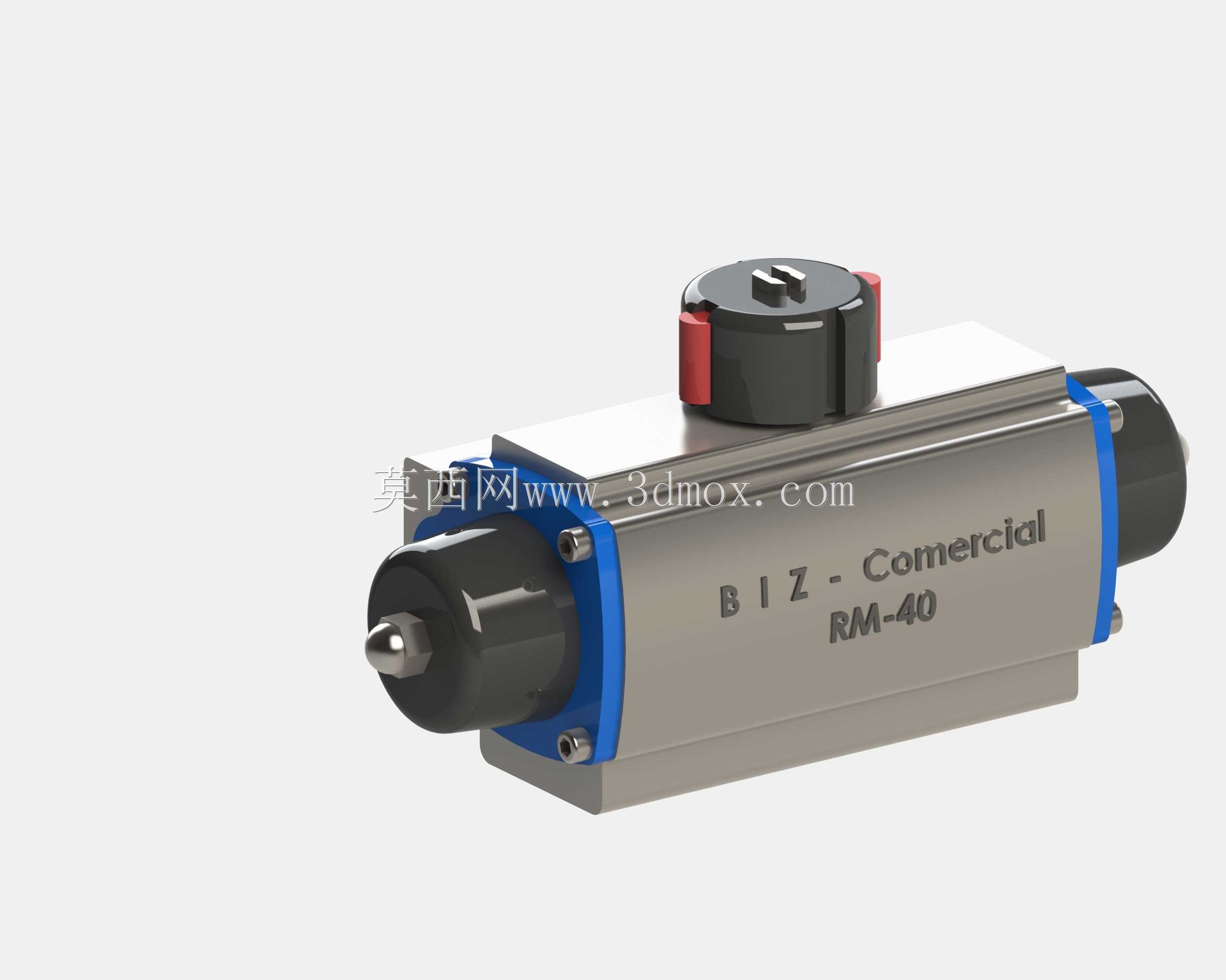

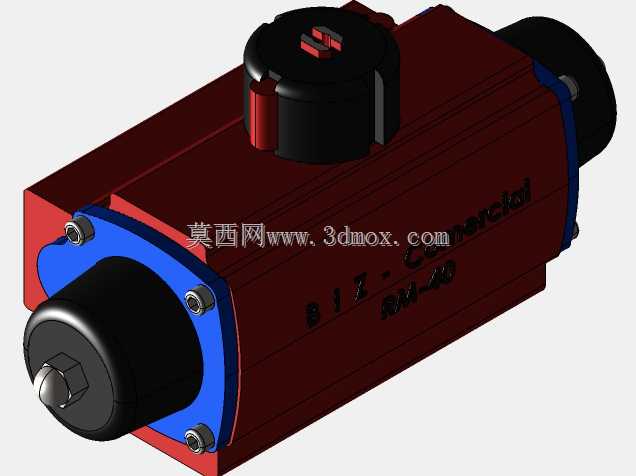

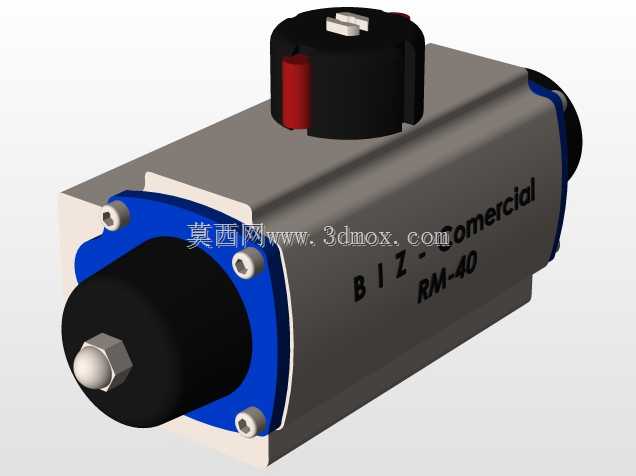

RM-40气动执行器结构设计

　　在流体控制管路系统的现场调试与结构选型工作中，气动执行器是搭配球阀、蝶阀等回转类阀门实现远程自动控制的核心驱动部件，这款RM-40规格的气动执行器，针对中小通径阀门的驱动需求做了针对性的结构优化，在化工流体输送、水处理管路、食品加工灌装线等需要频繁启闭阀门的工位上应用十分广泛。从实际使用场景来看，这类气动执行器通常安装在阀门的阀杆顶端，通过压缩空气作为动力源，将气源的压力能转化为阀杆的回转扭矩输出，不需要人工近距离操作阀门，既可以适配高温、高腐蚀、易燃易爆等人员不宜长期停留的工况，也能接入PLC控制系统实现管路通断的自动化逻辑控制，相比电动执行器，它的动作响应速度更快，结构更简单，后期维护成本更低，在气源配套完善的工业厂区内适配性极强。

　　从功能特性上看，这款执行器采用齿轮齿条式的内部传动结构，压缩空气进入气缸腔室后推动活塞做直线运动，活塞上集成的齿条带动输出轴上的齿轮做回转运动，最终将动力传递给下方连接的阀杆，输出扭矩平稳，在整个回转行程内扭矩波动极小，不会出现启闭过程中卡滞或者扭矩不足的情况。执行器两端设置了行程调节螺栓，可以对0度和90度两个极限位置做±5度范围内的微调，方便现场安装时对齐阀门的启闭位置，避免出现阀位偏差导致的管路内漏问题。顶部的状态指示盖可以直观显示当前阀门的启闭状态，红色标识块对应阀门全开或者全关位置，现场巡检人员不需要靠近管路就能快速判断阀位状态，降低巡检的工作强度。执行器的进出气接口采用标准内螺纹接口，适配常规的气动接头，不需要额外定制转接件就能快速接通气源管路。

　　从设计思路层面拆解，这款执行器的缸体采用挤压铝合金型材加工成型，表面做硬质阳极氧化处理，既保证了缸体的结构强度，能承受1.0MPa以内的常规工作气源压力，又具备优秀的抗腐蚀能力，在潮湿或者有弱腐蚀性气体的车间环境内也能长期稳定工作，不会轻易出现缸体锈蚀导致活塞卡滞的问题。活塞与缸壁之间采用耐磨橡胶密封圈做动密封，密封圈的唇口设计经过优化，在低压气源下也能保证密封性能，不会出现漏气导致的扭矩损失，同时密封圈的耐磨特性可以保证执行器完成上万次启闭动作后依然保持密封性能，延长设备的维护周期。输出轴采用镀镍合金钢材质，和阀杆连接的部位采用双四方结构设计，连接刚性强，传递扭矩时不会出现打滑或者间隙过大的问题，轴端的密封采用双层O型圈结构，避免外界的粉尘、水汽从轴端进入执行器内部，损伤内部传动部件。两端的端盖采用压铸铝合金材质，通过内六角螺栓和缸体连接，端盖和缸体之间设置了密封垫，保证气缸腔室的密封性，拆解维护时只需要拆下端盖螺栓就能更换内部的密封件或者活塞组件，不需要将整个执行器从阀门上拆下，现场维护十分便捷。

　　从外形尺寸与安装边界来看，这款执行器的整体外形为规整的长方体结构，输出轴位于缸体的中心位置，底部的安装法兰采用标准的ISO5211连接尺寸，适配同规格的阀门安装法兰，不需要额外加工过渡连接板就能直接安装，安装孔位的位置度公差控制在0.1mm以内，现场安装时不会出现孔位错位的问题。执行器的整体宽度和高度尺寸紧凑，在管路排布密集的阀组区域安装时，不会和相邻的管路、其他阀门部件产生干涉，两侧的气源接口位于端盖的侧面，接气管路时可以根据现场的管路走向选择从上方或者侧面接气，适配不同的安装空间要求。输出轴的回转行程为90度，也可以根据需求定制180度等其他行程规格，适配不同类型的回转类阀门驱动需求。在做三维布局设计时，需要预留出执行器顶部状态指示盖的拆装空间，以及两侧行程调节螺栓的操作空间，方便后期调试时调整阀位，同时要在气源接口位置预留出气管接头和气管的弯曲半径空间，避免气管弯折过度导致气路不通。执行器的整体重量较轻，安装在小通径阀门上时不会给阀杆带来额外的径向负载，不会影响阀门的正常动作，也不需要额外设置支撑结构，降低管路系统的整体安装成本。
