管道对中焊接用手动焊管夹结构设计

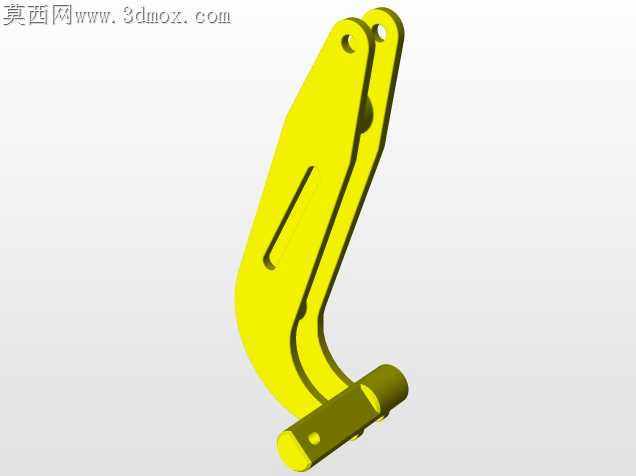

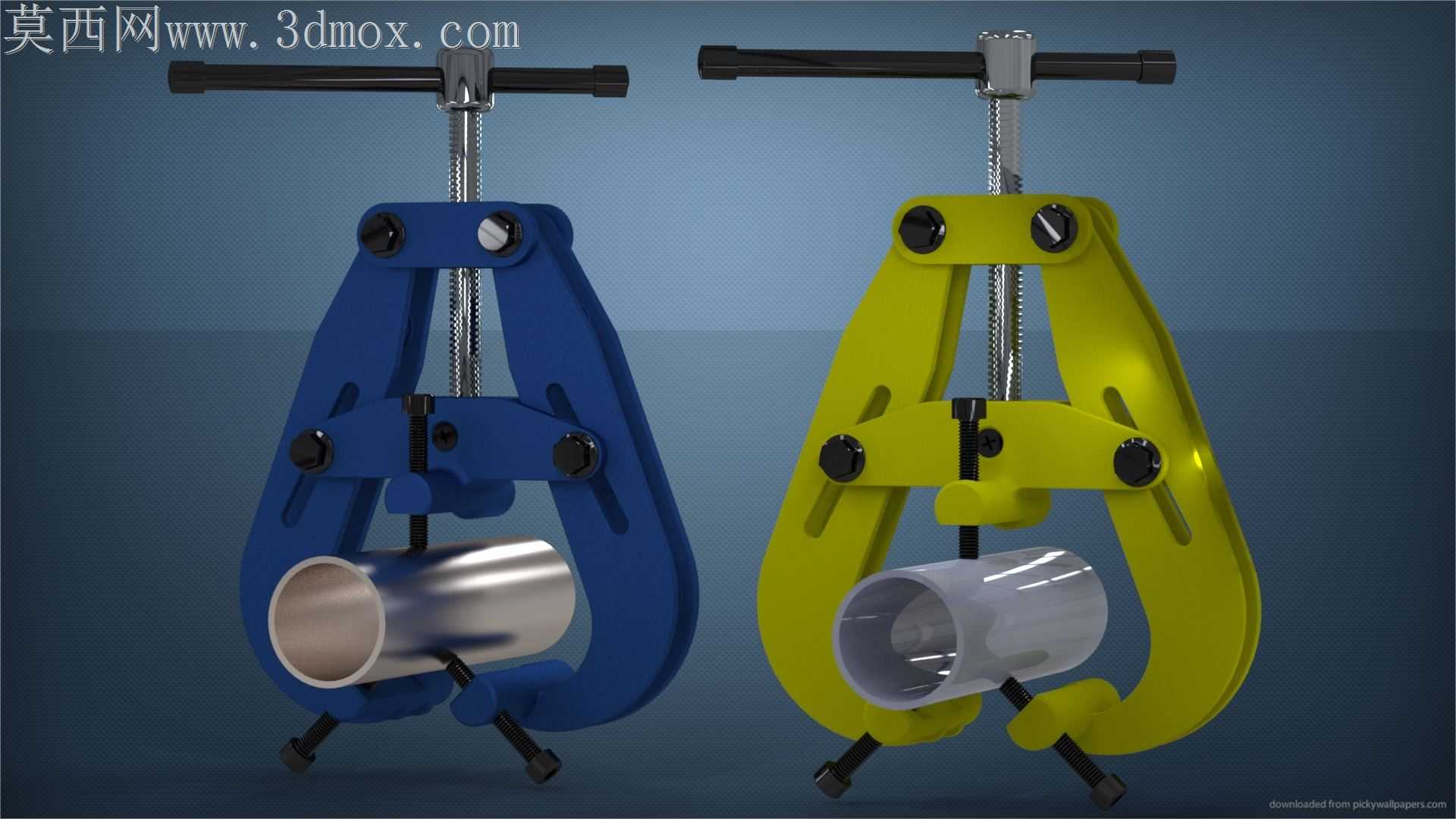

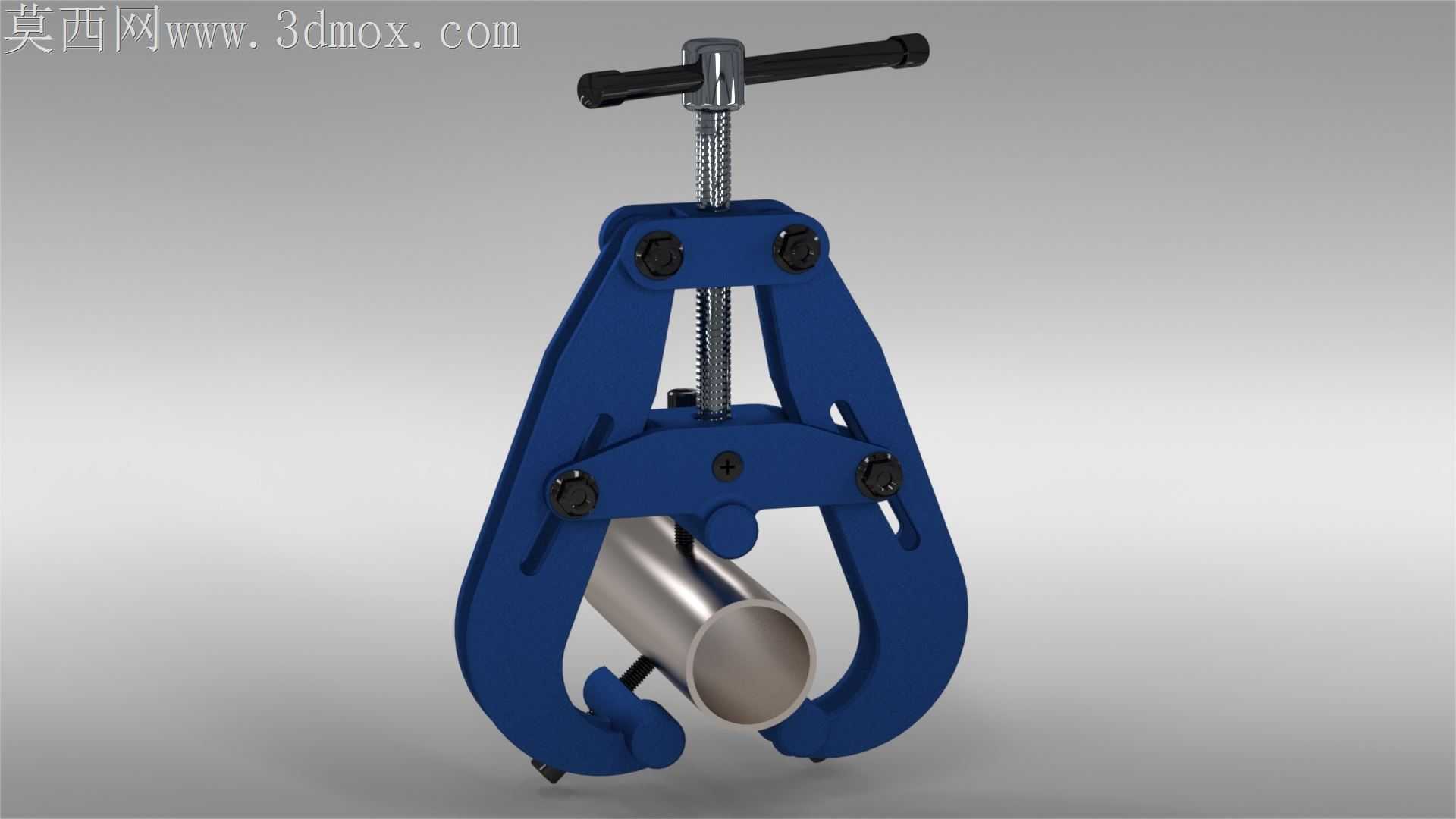

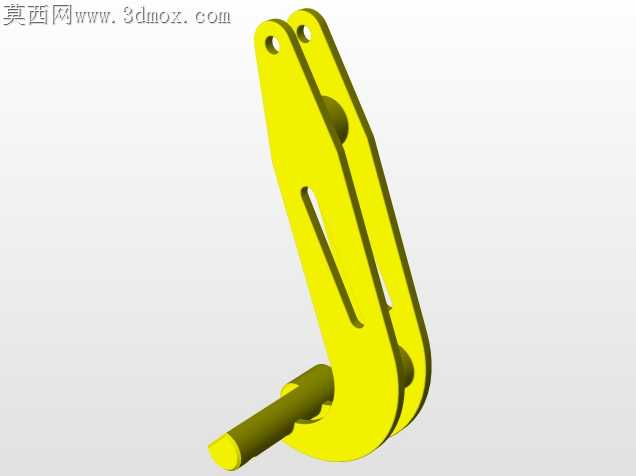

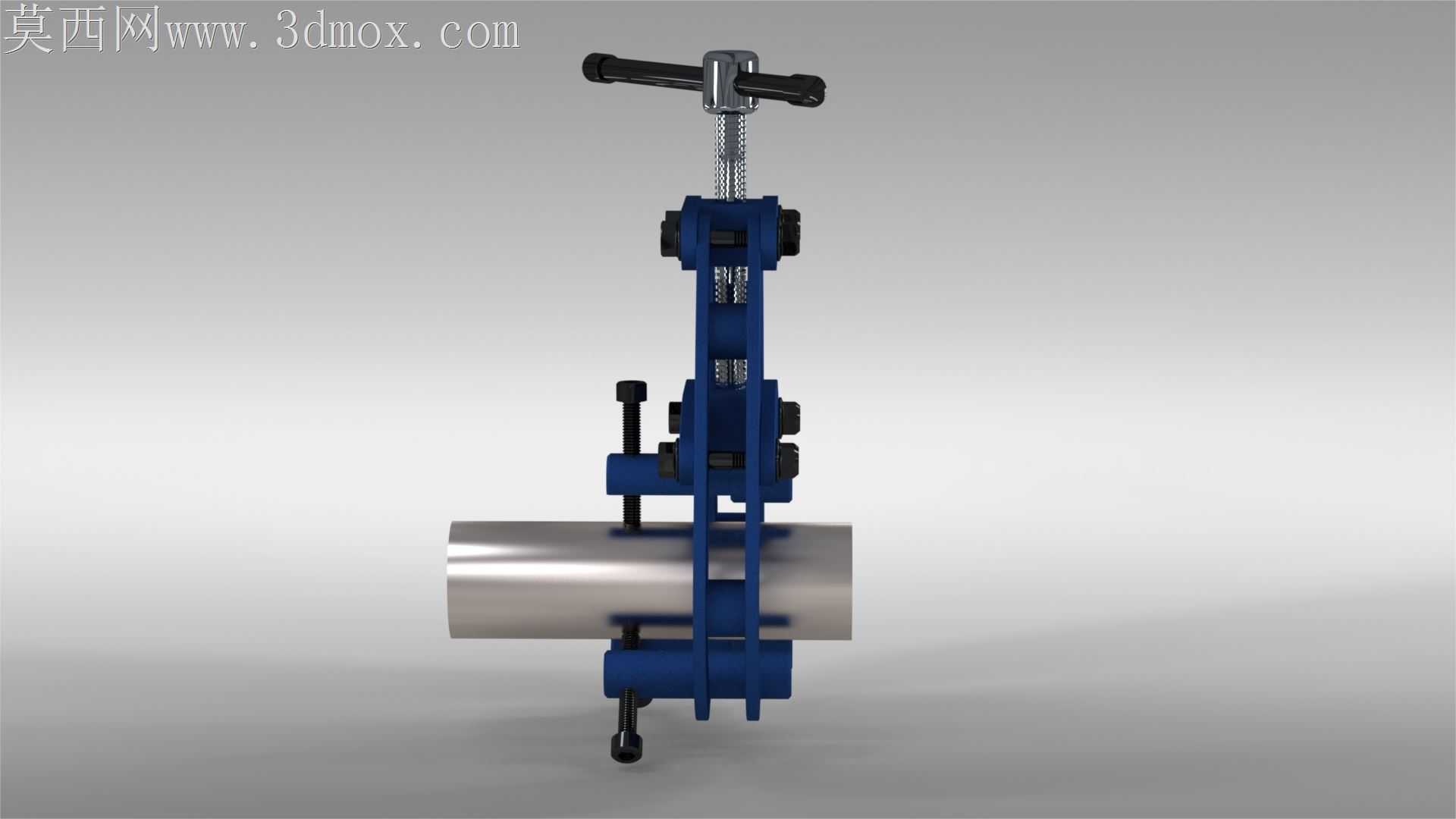

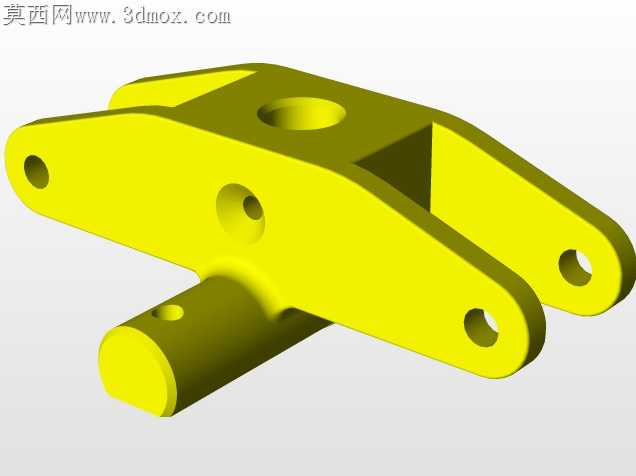

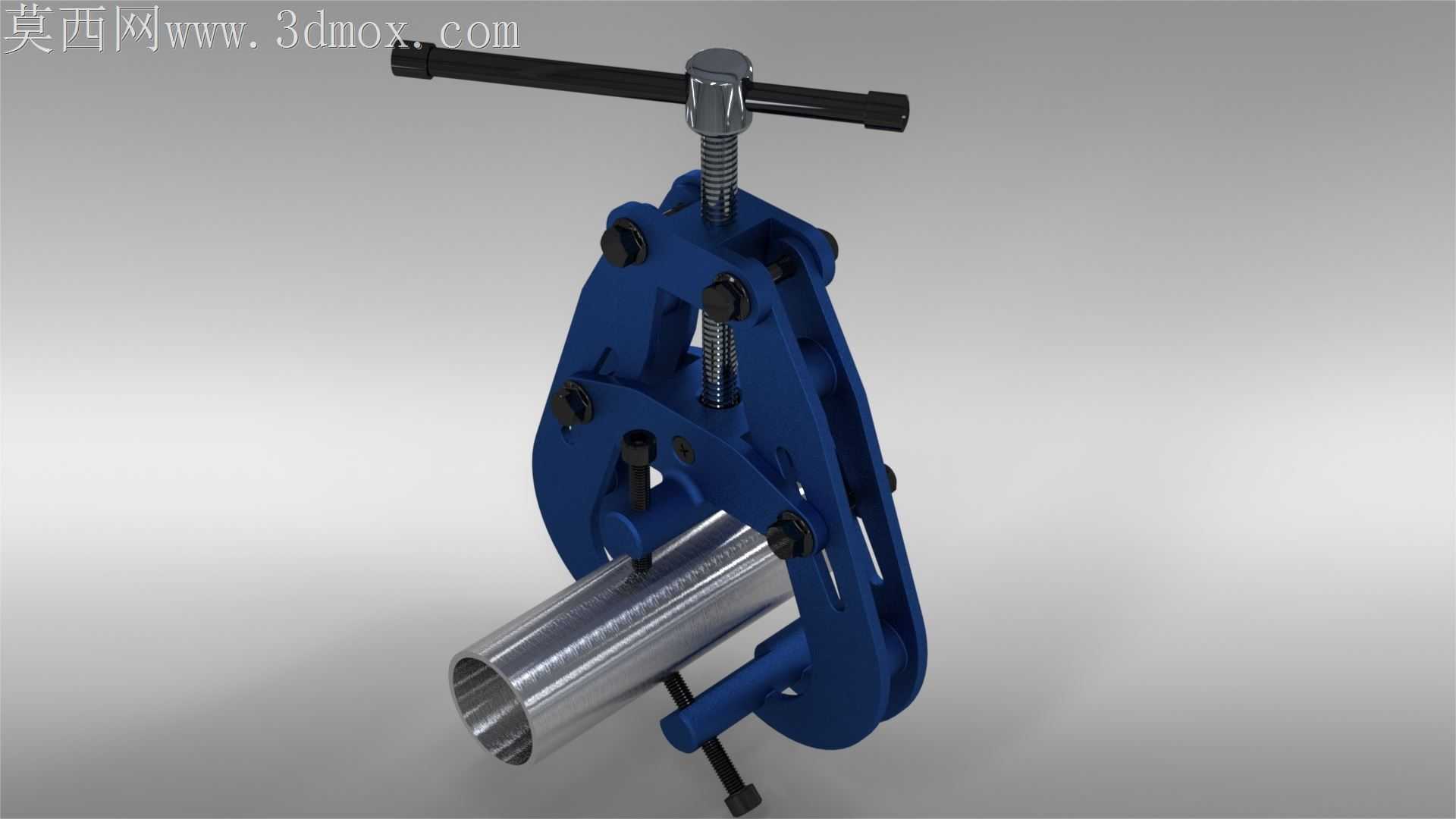

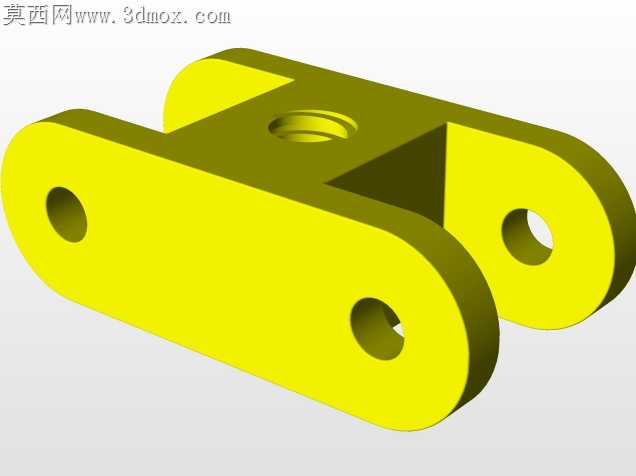

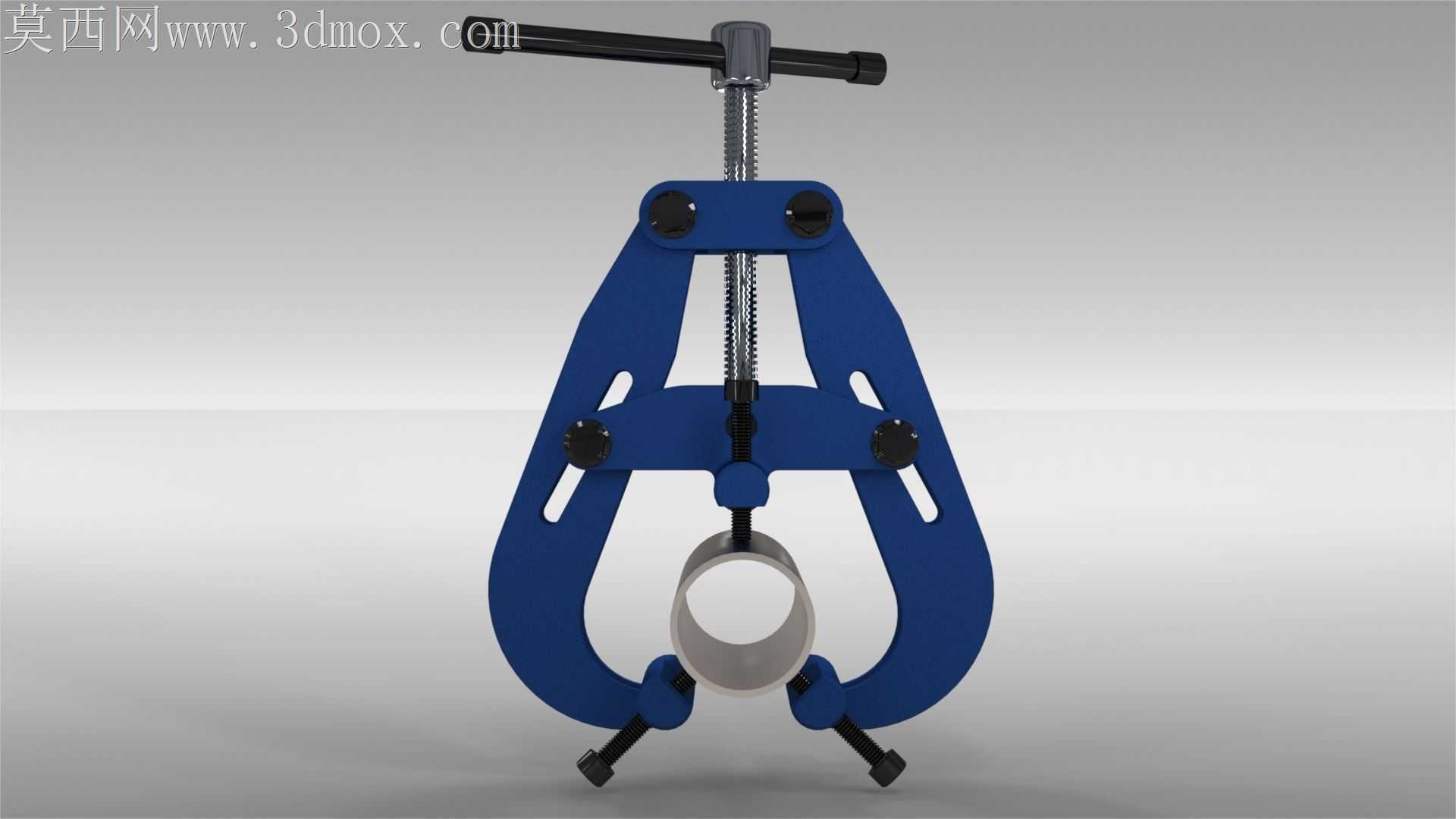

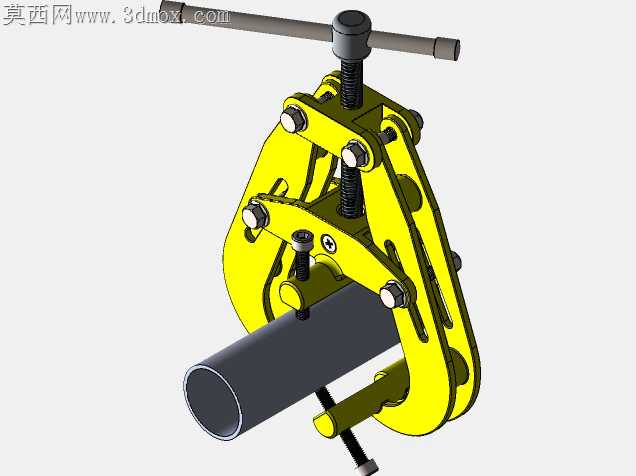

做这个焊管夹模型的时候，最先卡壳的是夹臂的开合行程设计，一开始按常规管夹的对称摆臂结构做，画完装配才发现，夹口张开角度不够，套不进大管径的金属管，而且拧紧丝杠的时候，两侧夹臂受力不均，很容易把待焊的管口顶偏，根本达不到对中焊接的精度要求。后来干脆把单侧夹臂改成了多连杆铰接的结构，把原来固定在夹座上的销轴改成了腰型孔配合，给夹臂留了微量的自适应浮动量，这样丝杠下压的时候，两侧夹块能自动贴合管道外壁，不会因为管壁圆度误差出现单边翘起的问题。夹块的接触面一开始做的是光面，渲染的时候看着顺滑，但实际焊接场景里光面夹块容易打滑，尤其是沾了焊渣或者防锈油的管壁，夹紧力稍小就会窜动，后来在夹块内壁加了细密的菱形防滑齿，齿高控制在0.8mm，既不会在薄壁钢管上压出太深的压痕，又能提供足够的静摩擦力，防止焊接过程中管道移位。顶部的T型拧杆一开始做的是等直径圆杆，做受力模拟的时候发现，杆和丝杠连接的位置应力集中很明显，要是现场工人用加力杆套着拧，很容易从根部掰断，后来把连接位置做了圆弧过渡加厚，还在拧杆两端加了滚花，手上沾了焊渣或者油污的时候也能攥得住，不会打滑。做装配配合的时候，特意把丝杠和夹座的配合做成了间隙0.1mm的转动配合，丝杠下端和压块的连接位置加了推力轴承的简化结构，避免丝杠转动的时候带着压块一起转，磨花管道表面。渲染的时候特意给夹臂主体选了喷塑深蓝的金属材质，压块和丝杠做了发黑处理的金属质感，待焊的管道用了亮面冷拔钢管的材质，打光的时候特意在夹臂的铰接缝隙处留了阴影，把多片叠合的夹臂层次感做出来，不会看着像一整块实心的零件。底部那个小的支撑顶杆一开始没加，后来想到现场焊接的时候，工人经常要把夹具架在焊架上，有个顶杆就能快速调整管道的俯仰角度，不用额外垫铁块找正，这个小结构加完，整个夹具的实用性一下就提上来了，不管是小管径的薄壁管，还是稍大口径的厚壁管，都能快速装夹对中，不用反复敲打工件找正管口错边，能省不少焊前准备的时间。
